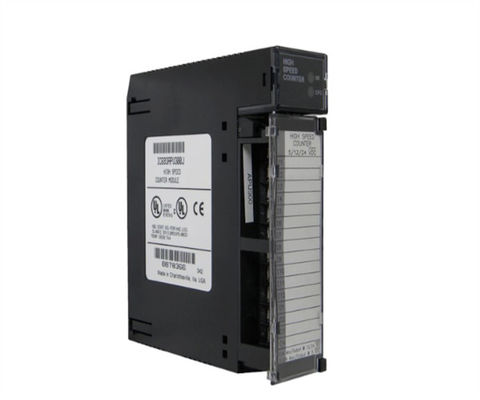

IC693APU300 Μονάδα υπολογιστή υψηλής ταχύτητας (HSC) GE Automation Product

Περιγραφή του προϊόντος IC693APU300

Ο IC693APU300 είναι μια μονάδα μετρητή υψηλής ταχύτητας (HSC) που ανήκει στην πλατφόρμα PLC σειράς 90-30, η οποία παλαιότερα παράγεται από την GE Fanuc Automation, ωστόσο, πρόσφατα αποκτήθηκε από την Emerson Automation.Αυτή η μονάδα HSC είναι ειδικά σχεδιασμένη για χρήση σε μια ποικιλία διεργασιών, αλλά δεν περιορίζεται σε μετρητή ροής τουρμπίναςΓια εφαρμογές μέτρησης, η μέτρηση ταχύτητας, ο χειρισμός υλικών, ο έλεγχος κίνησης και ο έλεγχος διαδικασιώνη ενότητα HSC αυτή μπορεί να χρησιμοποιηθεί για τη δημιουργία του συνολικού παρεχόμενου ή παραληφθέντος υλικού, το οποίο μπορεί να είναι αναφορά για την τιμολόγηση και την πληρωμή ή απλά για την παρακολούθηση της κατανάλωσης και της αποτελεσματικότητας λειτουργίαςΓια τον έλεγχο της κίνησης, αυτή η μονάδα μπορεί να χρησιμοποιηθεί για να ζευγαρώσει με κωδικοποιητές, αποδέχεται υψηλής ταχύτητας,σήματα χαμηλής τάσης που αντιπροσωπεύουν τη θέση ή την ποσότητα κίνησης που έχει διανύσει το φορτίο, τα οποία μπορούν να αποτελέσουν σημείο αναφοράς ελέγχουΣε εφαρμογές χειρισμού υλικών, η ενότητα αυτή μπορεί να χρησιμοποιηθεί για ταχεία καταμέτρηση των προϊόντων για την εφαρμογή ακριβούς διαλογής των υλικών και των προϊόντων που παράγονται.η μονάδα μπορεί να χρησιμοποιηθεί για τη μέτρηση μεταβλητών διαδικασίας υψηλής ταχύτητας, όπως μαγνητικές συσκευές λήψης ταχύτηταςΤο IC693APU300 διαθέτει δώδεκα (12) θετικές εισόδους λογικής, που λειτουργούν σε τάσεις σήματος 5VDC ή 10-30 VDC.Έχει επίσης τέσσερις (4) θετικές εξόδους λογικής που παράγουν 500 mA σε 10-30 VDC ή 20 mA σε 4Αυτή η μονάδα μετρητή υψηλής ταχύτητας έχει μέγιστο ρυθμό μέτρησης 200 kHz και δέχεται συχνότητα μετάβασης σήματος έως 8 kHz.Η ενότητα αυτή χαρακτηρίζεται ως ενότητα επιλογής, επομένως, μπορεί να τοποθετηθεί σε οποιαδήποτε διαθέσιμη θέση I/O των πλακών βάσης της σειράς 90-30.

Η μονάδα μετρητή υψηλής ταχύτητας GE IC693APU300 είναι μια μονάδα μετρητή με μία θέση από την GE Fanuc. Είναι κατάλληλη για χρήση σε εφαρμογές όπως μετρητής ροής τουρμπίνων, δοκιμή μετρητών, μέτρηση ταχύτητας,Επεξεργασία υλικώνΤο κύριο πλεονέκτημα αυτής της μονάδας μετρητή είναι ότι είναι ικανή να επεξεργάζεται ταχείς παλμούς σήματος που έχουν ονομαστική συχνότητα έως και 80 kiloHertz.Αυτή η υψηλής ταχύτητας μετρητής μονάδα μπορεί να αισθανθεί εισροές και εξόδους καθώς και να μετρήσει εισροές και εξόδους απαντήσεις χωρίς να επικοινωνεί με την CPUΤο IC693APU300 High-Speed Counter Module μπορεί να μετράει και προς τα πάνω και προς τα κάτω και μπορεί να μετρά τη διαφορά μεταξύ δύο μεταβαλλόμενων τιμών.Για την ένδειξη της λειτουργικής κατάστασης και της κατάστασης των παραμέτρων διαμόρφωσης, η μονάδα έχει 2 πράσινα LED στο επάνω μέρος της.

Το IC693APU300 High-Speed Counter Module μπορεί να διαμορφωθεί έτσι ώστε να διαθέτει 4 πανομοιότυπα ανεξάρτητα απλά μετρητές, 1 σύνθετο μετρητή και 2 πανομοιότυπα ανεξάρτητα σύνθετα μετρητές.Μερικά από τα χαρακτηριστικά αυτής της μονάδας μετρητή υψηλής ταχύτητας περιλαμβάνουν μετρήσεις ανά μητρώο που βασίζεται στον χρόνο για κάθε μετρητήΗ ενέργεια για το μοντέλο αντλείται από το 5 Volts DC μεικτό Bus του backplane του PLC.Το IC693APU300 High-Speed Counter Module μπορεί να εγκατασταθεί σε οποιαδήποτε βάση της σειράς 90-30.. Ποτέ μην εγκαταστήσετε αυτό το μοντέλο σε ένα περίβλημα που είναι προσβάσιμο μόνο με τη χρήση εργαλείων.Μπορεί να ρυθμιστεί χρησιμοποιώντας το Logicmaster 90-30/20, χειροκίνητος προγραμματιστή, λογική Developer-PLC, ή VersaPro λογισμικό.Η ενότητα αυτή μπορεί να χρησιμοποιηθεί σε βιομηχανικές εφαρμογές που έχουν ρυθμούς εισόδου παλμών που υπερβαίνουν την ικανότητα εισόδου του PLC, όπως η δοκιμή μετρητών, χειρισμός υλικών, μέτρηση ταχύτητας, έλεγχος κίνησης και εφαρμογές μετρητών ροής τουρμπίνων.

Τεχνικές προδιαγραφές του IC693APU300

Το IC693APU300 μετρητή είναι ένα μετρητή υψηλής ταχύτητας που κατασκευάζεται από την GE Fanuc.Μπορεί να χρησιμοποιηθεί ως μέρος ενός PLC σειράς 90-30Αυτή η υψηλής ταχύτητας μονάδα μετρητή έρχεται με 12 εισόδους που είναι όλες θετικές λογικές εισόδους, και έχει επίσης 4 εξόδους που είναι όλες θετικές λογικές εξόδους.η μονάδα μετρητή υψηλών ταχυτήτων IC693APU300 θα καταναλώνει περίπου 250 εκατομ. αμπέρ ρεύματος σε ονομαστική τάση 5 Volt DCΗ ελάχιστη ταχύτητα μέτρησης που μπορεί να λειτουργήσει η ενότητα αυτή είναι 20 kilohertz, ενώ η μέγιστη ταχύτητα μέτρησης που υποστηρίζει είναι 80 kilohertz.Το IC693APU300 υψηλής ταχύτητας μετρητής είναι ιδανικό για εφαρμογές σε PLC όπου οι ρυθμοί εισόδου παλμών που λαμβάνουν οι PLC είναι υψηλότεροι από ό, τι ο PLC έχει χαρακτηριστεί για να χειριστεί μόνος του.

Το μοντέλο μετρητή υψηλής ταχύτητας GE Fanuc σειράς 90-30 IC693APU300 δεν χρειάζεται να επικοινωνεί με την CPU στον PLC για να λειτουργήσει.Μπορεί να αισθανθεί όλες τις εισροές και τις εξόδους και να μετρήσει όλες τις απαντήσεις εισροών και εξόδων ανεξάρτητα από την CPUΟι χρήστες μπορούν να ρυθμίσουν το IC693APU300 μετρητή υψηλής ταχύτητας με μια ποικιλία διαφορετικών λογισμικών.το λογισμικό PLC Logic Developer, το λογισμικό Hand-Held Programmer, και το λογισμικό Logicmaster 90-30/20.Οι συνδέσεις στην μονάδα μετρητή υψηλής ταχύτητας IC693APU300 θα πρέπει πάντα να είναι κατασκευασμένες με σύρμα χαλκού που έχει χαρακτηριστική θερμοκρασία τουλάχιστον 90 βαθμών ΚελσίουΗ μονάδα πρέπει επίσης να τοποθετείται σε περίβλημα για προστασία.
