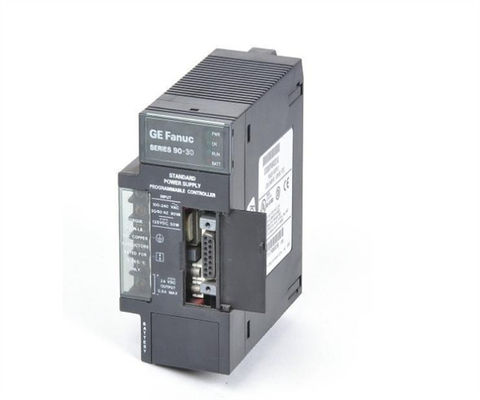

IC693PWR330∙ GE Fanuc∙ Υψηλής χωρητικότητας τροφοδοσία 24VDC έξοδος

Περιγραφή του προϊόντος IC693PWR330

Το IC693PWR330 είναι τροφοδοσία υψηλής χωρητικότητας με έξοδο 30 W και είσοδο 120/240 VAC/125 VDC.Υπάρχουν εφαρμογές που ενδέχεται να απαιτούν υψηλή ισχύ +5V, η οποία ενδέχεται να μην είναι παρούσα με την τυποποιημένη τροφοδοσία ((IC693PWR321)Συνεπώς, αυτή η παροχή ισχύος υψηλής χωρητικότητας επιτρέπει να χρησιμοποιηθεί κάθε ένα από τα 30 βατ από την παροχή +5V.IC693PWR330 μπορεί να λειτουργεί από πηγή τάσης εισόδου εντός της κλίμακας 85 έως 264 VAC ή 100 έως 300 VDCΗ τροφοδοσία αυτή προσφέρει έξοδο ισχύος +5 VDC, έξοδο ισχύος +24 VDC Relay που διανέμει ισχύ στα κυκλώματα των μονάδων Relay Έκδοσης σειράς 90-30.Ένα απομονωμένο +24 VDC που χρησιμοποιείται εσωτερικά από ορισμένες μονάδες μπορεί να χρησιμοποιηθεί για την παροχή εξωτερικής ενέργειας για τις μονάδες εισόδου 24 VDC. Το IC693PWR330 διαθέτει συνδέσεις καλωδίωσης πεδίου για τις πηγές ηλεκτρικής ενέργειας εισόδου AC / DC. Αυτές οι δύο πηγές ενέργειας αποτελούνται από 6 τερματικά που χρησιμοποιούνται για τη σύνδεση του χρήστη.20 πηγή ισχύος VACΤα καλώδια συνδέονται με το σύστημα μέσω των τριών κορυφαίων τερματικών στο μπροστινό μέρος της τροφοδοσίας.Η ευαισθησία τους σε τροφοδοσία εισόδου ισχύος AC/DC είναι συνήθως χαμηλή.

Το IC693PWR330 περιέχει συσκευές προστασίας από υπερτάσεις εισόδου που έχουν εσωτερική σύνδεση στο πιν 4 που βρίσκεται στην λωρίδα τερματικού χρήστη.Αυτή η καρφίτσα είναι συνδεδεμένη με την καρφίτσα 3 με την προσφερόμενη ιμάντα jumper που είναι καλά εγκατεστημένη στην εταιρείαΟ ιμάντης μπορεί να αφαιρεθεί για να καταστήσει μη λειτουργικό τον χαρακτήρα σε περίπτωση που δεν απαιτείται προστασία από υπερεμάνσεις και από τις δύο καρφίτσες 3 και 4.Απαιτεί επίσης προστασία από υπερστροφή που παρέχεται από την λογική έξοδο 5V η οποία περιορίζεται ηλεκτρονικά σε 3Κάθε φορά που υπάρχει υπερφόρτωση αισθάνεται στο εσωτερικό, γεγονός που μπορεί να οδηγήσει σε διακοπή της παροχής ενέργειας.Μια εσωτερική ασφάλεια στην είσοδο λειτουργεί ως ενεργειακή υποστήριξη σε περίπτωση τέτοιων συμβάντωνΠροστατεύει επίσης την παροχή ενέργειας από εσωτερικά σφάλματα.

Οι μονάδες παροχής ενέργειας υψηλής χωρητικότητας της σειράς 90-30 της GE Fanuc IC693PWR απλά συνδέονται όπως και οι μονάδες I/O και θα λειτουργούν με οποιαδήποτε CPU της σειράς 90-30. Each version provides auto-ranging so there is no need to set jumpers for different incoming power levels and they are current limiting so a direct short will shut the power supply down to avoid damage to the hardwareΟι τροφοδοσίες ισχύος της σειράς 90-30 συνδέονται με τις επιδόσεις της CPU για απλή, ασφαλή και ανοχή σφαλμάτων.Η προηγμένη διάγνωση και η ενσωματωμένη έξυπνη συγχώνευση διακόπτη είναι μεταξύ άλλων χαρακτηριστικών ασφαλείας των πηγών ενέργειας.

Τεχνικές προδιαγραφές του IC693PWR330
