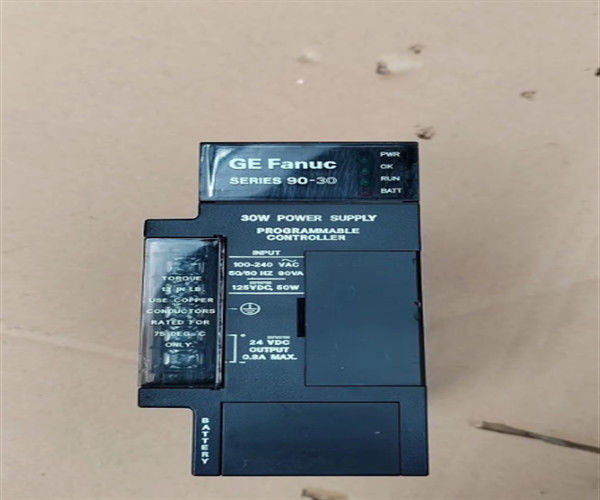

IC693PWR321 GE Fanuc σειράς 90-30 μονάδα τροφοδοσίας

Περιγραφή του προϊόντος  IC693PWR321

Η μονάδα IC693PWR321 της GE Fanuc είναι μια μονάδα τροφοδοσίας από τη σειρά 90-30.Βρίσκεται στην πιο αριστερή θέση της πλάκας βάσηςΗ ισχύς του είναι 30 βατ. Μπορεί να λειτουργεί με τροφοδοσίες ηλεκτρικής ενέργειας AC και DC.Η πηγή τάσης εισόδου της συσκευής πρέπει να έχει εύρους τάσης μεταξύ 85 και 264 Volt AC ή 100 και 300 Volt DC.Παρέχει διαφορετικές εξόδους τάσης: 5 Volts DC, 24 Volts DC τάση που παρέχει ενέργεια σε κυκλώματα,και μια απομονωμένη παροχή τάσης συνεχούς ρεύματος 24 V που χρησιμοποιείται από ορισμένες μονάδες για την παροχή εξωτερικής ενέργειαςΗ συσκευή τροφοδοσίας ηλεκτρικής ενέργειας με προγραμματιζόμενο ελεγκτή έχει ισχυρή κατασκευή και είναι εξοπλισμένη με μπαταρία.

Η μονάδα IC693PWR321 είναι πλήρως συμβατή με οποιοδήποτε μοντέλο CPU.Έχει σχεδιαστεί για να λειτουργεί σε περιβάλλον κατηγορίας 1 κατηγορίας 2Η μονάδα IC693PWR321 έρχεται με χαρακτηριστικό περιορισμού τροφοδοσίας που προστατεύει το υλικό αμέσως όταν υπάρχει άμεση σύντομη.Η μονάδα τροφοδοσίας είναι εξοπλισμένη με 6 τερματικά για συνδέσεις χειριστήΗ συσκευή είναι εξοπλισμένη με ένα έξυπνο διακόπτη που συνδέεται με τη συσκευή τροφοδοσίας ηλεκτρικής ενέργειας ως μέτρο προστασίας.Για επικοινωνία, η μονάδα IC693PWR321 είναι εξοπλισμένη με σειριακή θύρα RS-485. Η σειριακή θύρα μπορεί να χρησιμοποιηθεί για σύνδεση με διαφορετικές περιφερειακές συσκευές και έναν CPU / υπολογιστή.

Το IC693PWR321 είναι ικανό να τροφοδοτείται με πηγές AC ή DC. Το εύρος τάσης εισόδου AC αυτής της παροχής ενέργειας είναι 85-264 VAC με ονομαστικές τιμές 120-240 VAC.το αποδεκτό εύρος τάσης είναι 100-300 VDC με ονομαστική τιμή 125 VDCΈχει ισχύ εισόδου 90 VA με εισροή AC και 50W με εισροή DC. Μπορεί να αντέξει ρεύμα εισροής 4 A, κορυφή, με διάρκεια 250 ms.

Οι δυνατότητες ισχύος εξόδου IC693PWR321 περιλαμβάνουν μέγιστο 15 W για λειτουργία ρελέ 5 VDC και 24 VDC, μέγιστο 15 W για ρελέ 24 VDC και μέγιστο 20 W για 24 VDC απομονωμένο.Αυτή η παροχή ενέργειας έχει τάσεις εξόδου 5.0 VDC έως 5,2 VDC με ονομαστική τιμή 5,1 VDC· 24VDC έως 28VDC για ρελέ 24VDC· 21,5VDC έως 28VDC για απομονωμένη λειτουργία 24VDC. Έχει προστασία από υπερτάσεις 6.4VDC έως 7VDC και προστασία από υπερστροφή 4A, με μέγιστο χρόνο αναμονής 20 ms.

Το IC693PWR321 διαθέτει επίσης μία (1) 9-pin υπο-D συνδετήρα RS485 συμβατή σειριακή θύρα.Αυτή η ασφάλεια μπορεί να προμηθεύεται από τρίτους προμηθευτές.Οι εφαρμοστέες ασφάλειες αντικατάστασης είναι η Bussman ¥ 215-002 (GDC-2 ή GMC-2) και η Littlefuse ¥ 239-002.

Το GE Fanuc IC693PWR321 είναι μια τυπική μονάδα τροφοδοσίας που αποτελεί μέρος της πλατφόρμας GE Fanuc Series 90-30.Η τροφοδοσία αυτή έχει χωρητικότητα φόρτωσης 30 Watt με ονομαστική τάση εισόδου 100-240 VAC ή 125 VDCΈχει δυνατότητες εξόδου 15 W @ 5VDC, 20 W @ 24VDC και 15 W @ + 24VDC Relay.

• Εκτιμώμενος χρόνος παράδοσης: 1-10 εργάσιμες ημέρες.

• Κατασκευαστής: GE Fanuc

• Αριθμός προϊόντος : IC693PWR321

• Τύπος προϊόντος: Ηλεκτρική τροφοδοσία εναλλασσόμενου και συνεχούς ρεύματος

• Ονομαστική τάση: 120/240 VAC ή 125 VDC

• Πεδίο έντασης εισόδου AC/DC: AC = 85 έως 264 VAC, DC = 100 έως 300 DVC

• Δύναμη εισόδου: 90 VA με είσοδο VAC

• Μέγιστο με πλήρες φορτίο: 50 W με είσοδο VDC

• Τρόπος εισόδου ρεύματος: κορυφή 4A, 250 χιλιοστά δευτερόλεπτα το πολύ

• Δύναμη εξόδου: μέγιστο 30 W

• Προστατευτικά όρια Υπερτάσεις: 5 VDC έξοδος: 6,4 έως 7 V

• Προστατευτικά όρια Υπερστροφή: 5 VDC έξοδος: 4 A μέγιστο

• Χρόνος αναμονής: 20 χιλιοστά δευτερόλεπτα τουλάχιστον

• Βάρος: 3 kg

• Βάρος αποστολής: 5 kg
