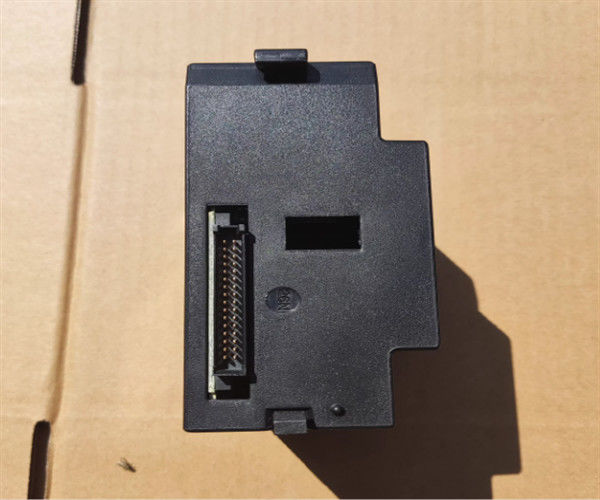

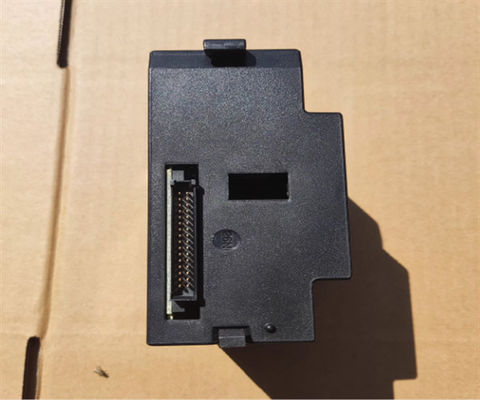

Επανασκευασμένη μονάδα εξόδου GE-Emerson IC693MDL732 12/24 VDC

Περιγραφή του προϊόντος IC693MDL732

Η ενότητα αυτή έχει σχεδιαστεί για το σύστημα PLC σειράς 90-30 και παρέχει 8 σημεία εξόδου που ομαδοποιούνται μεταξύ τους.που σημαίνει ότι παράγει ρεύμα για τα φορτία από την κοινή ή θετική λεωφόρο ισχύος του χρήστηΗ συνδεδεμένη συσκευή (όπως κινητήρες εκκίνησης, ηλεκτροσόκ ή δείκτες) τοποθετείται μεταξύ της αρνητικής λεωφόρου ισχύος και της εξόδου της μονάδας.Η ενέργεια για τη λειτουργία αυτών των συσκευών πρέπει να προέρχεται από εξωτερική πηγή ενέργειας που παρέχεται από τον χρήστη..



Βασικά χαρακτηριστικά του IC693MDL732:

8 εξόδους, όλες ομαδοποιημένες με ένα κοινό τερματικό ισχύος.
Λειτουργεί με θετική λογική, που σημαίνει ότι παράγει ρεύμα στα φορτία.
Είναι συμβατό με κινητήρες εκκίνησης, ηλεκτροσόκ, δείκτες και άλλες συσκευές που παρέχονται από τον χρήστη.
Απαιτεί πηγή ενέργειας που παρέχεται από τον χρήστη για να λειτουργεί συσκευές πεδίου.



Δείκτες LED:

Οι πράσινοι λαμπτήρες LED που βρίσκονται στην κορυφή της μονάδας παρέχουν την κατάσταση ON/OFF για κάθε σημείο εξόδου.
Η επάνω σειρά των λαμπτήρων LED φέρει την ένδειξη Α1 έως Α8, που αντιπροσωπεύει τα σημεία 1 έως 8.
Αυτή η μονάδα δεν έχει καμία ασφάλεια.
Ένα ένθετο τοποθετείται μεταξύ της εσωτερικής και της εξωτερικής επιφάνειας της μεντελοειδούς πόρτας για σκοπούς καλωδίωσης κύκλου και αναγνώρισης.



Τεχνικές λεπτομέρειες IC693MDL732:

Κατηγοριακή τάση: 12/24V DC.
Περιοχή τάσης εξόδου: 12 έως 24 βολτ συνεχούς ρεύματος (+20%, -15%).
Απομόνωση: 1500 βολτ μεταξύ της πλευράς του πεδίου και της πλευράς της λογικής.
ρεύμα εξόδου:
0.5 άμπερες κατ' ανώτατο όριο ανά σημείο εξόδου.
Μέγιστο 2 άμπερες ανά κοινό.
Τρόπος εισόδου: Μέγιστο 4,78 αμπεριαλούς για 10 ms.
Η τάση εξόδου πέφτει: μέγιστο 1 volt.
Διαρροή εκτός λειτουργίας: Μέγιστο 1 mA.
Χρόνος απόκρισης ενεργοποίησης/αποσύνδεσης: Μέγιστο 2 ms τόσο για την κατάσταση ενεργοποίησης όσο και για την κατάσταση απενεργοποίησης.
