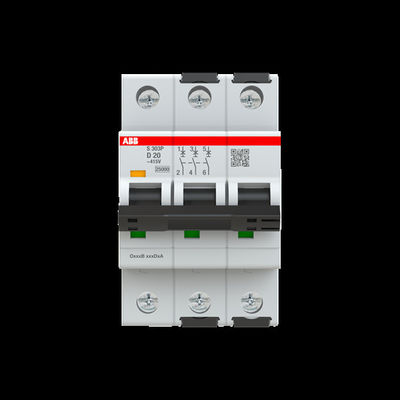

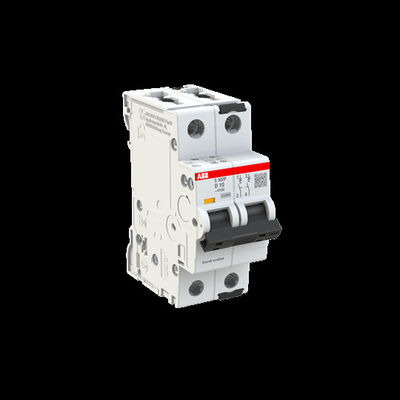

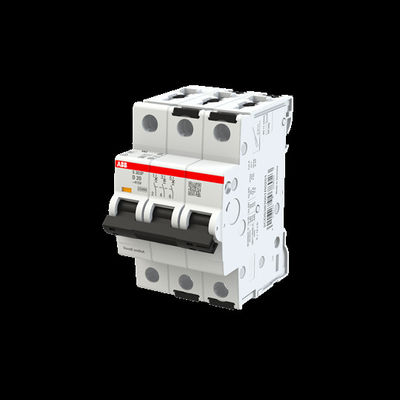

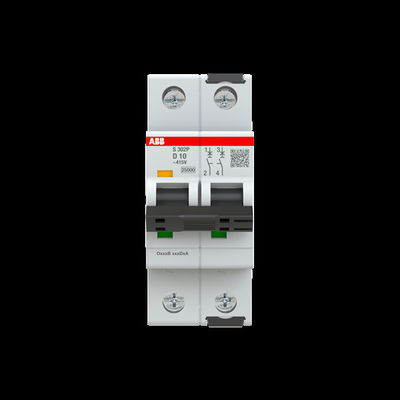

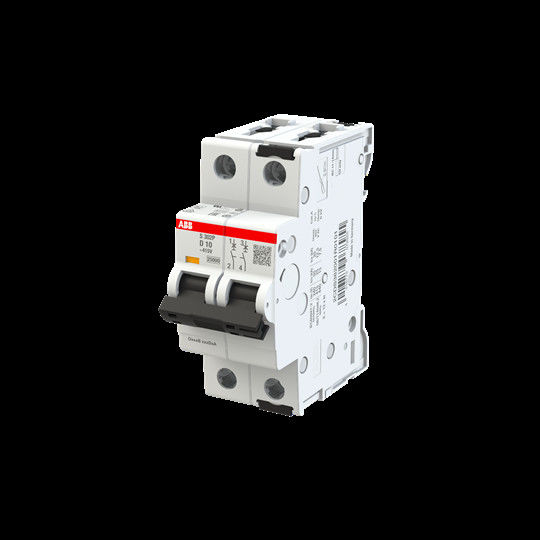

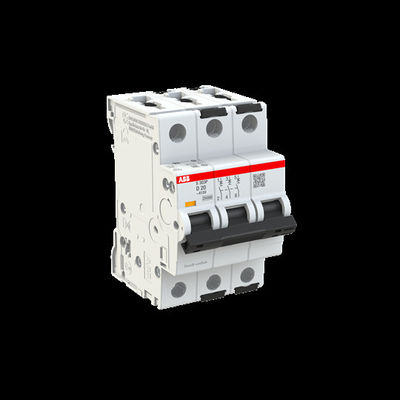

ABB 2CDS382001R0101 Συστήμα διακόπτη βοηθητικού πυρήνα επαφής σειράς S200

Περιγραφή προϊόντος: 2CDS382001R0101

ΟABB 2CDS382001R0101Το MCB είναι μέρος του γνωστού της ABBΣειρά S200, προσφοράσυμπαγής, υψηλής απόδοσης προστασία κυκλώματοςσε οικονομικό σχεδιασμό. Αυτό το MCB έχει σχεδιαστεί για να αποσυνδέει αυτόματα τα ηλεκτρικά κυκλώματα σε περίπτωσηπαραφορτώνωήβραχυκύκλωμα. Αυτό βοηθά στην αποφυγή πιθανής ζημιάς σε ηλεκτρικές καλωδιώσεις, συσκευές ή εξοπλισμό, καθώς και διασφαλίζει την ασφάλεια μειώνοντας τον κίνδυνο ηλεκτρικών πυρκαγιών.

Βασικά χαρακτηριστικά του2CDS382001R0101συμπεριλάβει τοΧαρακτηριστικό ενεργοποίησης της καμπύλης C, το οποίο είναι ιδανικό για εφαρμογές γενικής χρήσης, όπως η προστασίακυκλώματα φωτισμού, μικροσυσκευές και μικρούς κινητήρες. Ο διακόπτης βαθμολογείται για10 Α, καθιστώντας το κατάλληλο για μέτριες απαιτήσεις ισχύος. Με αικανότητα θραύσης 6 kA, μπορεί να διακόψει με ασφάλεια τα ρεύματα σφάλματος σε περίπτωση βραχυκυκλώματος.

ΟΣειρά S200Τα MCB είναι τοποθετημένα σε αΡάγα DIN 35mm, ένα ευρέως χρησιμοποιούμενο πρότυπο για εύκολη εγκατάστασηπίνακες διανομήςκαιηλεκτρικούς πίνακες. Αυτό το συμπαγές MCB προσφέρειαξιόπιστη προστασίαγια ηλεκτρικές εγκαταστάσεις χωρίς να καταλαμβάνουν υπερβολικό χώρο. Είναι σχεδιασμένο να αντέχει σε ένα ευρύ φάσμα περιβαλλοντικών συνθηκών, με εύρος θερμοκρασίας λειτουργίας από-25°C έως +60°C, καθιστώντας το ευέλικτο για διάφορα κλίματα.

Χαρακτηριστικά: 2CDS382001R0101

• Συμπαγής σχεδιασμός:

  • ΟΣειρά S200έχει σχεδιαστεί με ασυμπαγής, εξοικονόμηση χώρουπαράγοντας μορφής. Ταιριάζει σε έναΡάγα DIN 35mm, το οποίο αποτελεί πρότυπο για εγκαταστάσεις ηλεκτρικών πινάκων. Αυτό εξασφαλίζει ευκολία ενσωμάτωσης σεπίνακες διανομήςκαιπίνακες ελέγχουχωρίς να καταλαμβάνει υπερβολικό χώρο.

• Διαμόρφωση μονοπολικού (1P).:

  • Ο2CDS382001R0101είναι αμονοπολικόςMCB, γεγονός που το καθιστά κατάλληλο γιαμονοφασικές εφαρμογές. Έχει σχεδιαστεί για να προστατεύει το άτομοκυκλώματα φωτισμού,μικροσυσκευές, ήκαταστήματαπου λειτουργούν με μονοφασική ηλεκτρική παροχή.

• Χαρακτηριστικό Tripping: C-Curve:

  • C-καμπύλησημαίνει ότι ο διακόπτης θα απενεργοποιηθεί όταν υπερβεί το ρεύμα5 έως 10 φορές το ονομαστικό ρεύμα. Αυτό το χαρακτηριστικό είναι ιδανικό για εφαρμογές όπου είναι κοινά μέτρια ρεύματα εισόδου, όπως κυκλώματα παροχήςμικρούς κινητήρες,φωτισμός, ήσυσκευές.
  • ΟC-καμπύληπαρέχει αισορροπημένη προστασίαμεταξύ της αποτροπής ενόχλησης ενεργοποίησης και της εξασφάλισης γρήγορης αποσύνδεσης σε περίπτωση βλάβης.

• Βαθμολογημένο τρέχον (σε):

  • Ο διακόπτης βαθμολογείται για10 Α, καθιστώντας το κατάλληλο για κυκλώματα με μέτρια ένταση ρεύματος. Μπορεί να προστατεύσει κυκλώματα και εξοπλισμό απόπαραφορτώνωκαιβραχυκυκλώματασε συστήματα με α10 Μια τρέχουσα βαθμολογία.

• Ονομαστική τάση (Un):

  • Ο2CDS382001R0101βαθμολογείται για230 Vσεμονοφασικό ACσυστήματα. Έχει σχεδιαστεί για χρήση σεκατοικητικόςκαιελαφρύ εμπορικόηλεκτρικές εγκαταστάσεις, παρέχοντας ουσιαστική προστασία για τυπικά κυκλώματα χαμηλής τάσης.

• Υψηλή ικανότητα θραύσης (Icn):

  • Το MCB έχει έναικανότητα θραύσης 6 kA, πράγμα που σημαίνει ότι μπορεί να διακόψει με ασφάλεια τα ρεύματα σφάλματος μέχρι6.000 αμπέρχωρίς να προκληθεί βλάβη στη συσκευή ή να δημιουργηθούν κίνδυνοι για την ασφάλεια. Αυτή η υψηλή χωρητικότητα διασφαλίζει ότι το MCB μπορεί να χειριστεί δυνητικά σοβαρές συνθήκες βραχυκυκλώματος.

• Θερμική και Μαγνητική Προστασία:

  • Το MCB προσφέρειθερμική προστασία(κατά υπερφόρτωσης) καιμαγνητική προστασία(κατά βραχυκυκλωμάτων). Ο θερμικός μηχανισμός ενεργοποιεί τον διακόπτη όταν το ρεύμα υπερβαίνει την ονομαστική του τιμή για μεγάλο χρονικό διάστημα, ενώ ο μαγνητικός μηχανισμός ενεργοποιείται ακαριαία σε περίπτωση βραχυκυκλώματος.

• Μηχανική και Ηλεκτρική Αντοχή:

  • Ο2CDS382001R0101βαθμολογείται για20.000 μηχανολογικές επεμβάσειςκαι4.000 ηλεκτρολογικές εργασίεςυπό κανονικό φορτίο, καθιστώντας το μια μακροχρόνια και αξιόπιστη λύση για οικιακές και ελαφριές εμπορικές εγκαταστάσεις.

• Περιβαλλοντική Ανοχή:

  • Λειτουργεί αποτελεσματικά σε ένα ευρύεύρος θερμοκρασίας περιβάλλοντος από -25°C έως +60°C, επιτρέποντάς του να χρησιμοποιείται σε διάφορα περιβάλλοντα, συμπεριλαμβανομένων εκείνων με ακραίες θερμοκρασίες.

• Εύκολη Εγκατάσταση:

  • ΟΤοποθέτηση ράγας DINεπιτρέπει γρήγορη και ασφαλή εγκατάσταση. Το MCB είναι εύκολο στην εγκατάσταση σε οποιοδήποτετυπικός πίνακας διανομήςήπίνακα ελέγχου, εξασφαλίζοντας αποτελεσματική χρήση του χώρου και απλοποιώντας τη διαδικασία εγκατάστασης.

• Συμμόρφωση IEC/EN:

  • ΟABB 2CDS382001R0101Το MCB συμμορφώνεται με τηνΠρότυπο IEC/EN 60898-1, το οποίο διασφαλίζει ότι ο διακόπτης συναντάδιεθνή πρότυπα ασφάλειας και απόδοσηςγια προστασία κυκλώματος.

• Χαμηλή Συντήρηση:

  • Μόλις εγκατασταθεί, το MCB απαιτεί ελάχιστη συντήρηση, καθιστώντας το μια αποτελεσματική και οικονομικά αποδοτική λύση για μακροχρόνια προστασία.

• Ασφάλεια και αξιοπιστία:

  • Το MCB διασφαλίζει ότιασφαλής λειτουργίατων ηλεκτρικών κυκλωμάτων με αποσύνδεση σε περίπτωση υπερφόρτωσης ή βραχυκυκλώματος, προστατεύοντας έτσι την καλωδίωση, τις συσκευές και τον εξοπλισμό που είναι συνδεδεμένοι στο κύκλωμα.

Τεχνικές Παράμετροι:2CDS382001R0101

Εφαρμογές:2CDS382001R0101

• Κυκλώματα Φωτισμού: Η βαθμολογία 10 Α καιΧαρακτηριστικό ενεργοποίησης της καμπύλης Cτο κάνουν ιδανικό για προστασίακυκλώματα φωτισμούσε κτίρια κατοικιών, όπου συνήθως συναντώνται μέτρια ρεύματα εισόδου όταν ανάβουν τα φώτα.
• Μικρές Συσκευές: Μπορεί να χρησιμοποιηθεί για την προστασία κυκλωμάτων που τροφοδοτούν μικρές συσκευές όπως π.χφούρνους μικροκυμάτων,τοστιέρες,θαυμαστές,μηχανές καφέκαι άλλες οικιακές ηλεκτρικές συσκευές.
• Πρίζες και πρίζες: Αυτό το MCB παρέχει προστασία γιακυκλώματα εξόδουστα σπίτια, αποτρέποντας υπερφόρτωση ή βραχυκύκλωμα από το να καταστρέψουν τις συσκευές ή τις καλωδιώσεις που είναι συνδεδεμένες στις πρίζες.
• Εξοπλισμός γραφείου: Σε μικρά γραφεία ή περιβάλλοντα λιανικής, τοABB 2CDS382001R0101μπορεί να προστατεύσει κυκλώματα που τροφοδοτούν εξοπλισμό γραφείου όπωςυπολογιστές,εκτυπωτές,τηλεοράσεις, καιμονάδες κλιματισμού.
• Μικροί κινητήρες: Είναι κατάλληλο για προστασία κυκλωμάτων τροφοδοσίαςμικρούς κινητήρες, όπως αυτά που χρησιμοποιούνται σεθαυμαστές,γοβάκια, ήΣυστήματα HVAC(θέρμανση, εξαερισμός και κλιματισμός) όπου είναι κοινά μέτρια ρεύματα εισροής.
• Συστήματα Φωτισμού: Εμπορικά κυκλώματα φωτισμού σεμικρά μαγαζιά,εστιατόρια, καιεπιχειρήσειςμπορεί να προστατευτεί με αυτό το MCB, εξασφαλίζοντας προστασία από υπερφόρτωση και βραχυκυκλώματα.
• Πίνακες Ελέγχου: Το2CDS382001R0101χρησιμοποιείται συνήθως σεηλεκτρικούς πίνακες ελέγχουγια προστασίαβιομηχανικά κυκλώματα χαμηλής κατανάλωσηςή μεμονωμένα εξαρτήματα σε μεγαλύτερα συστήματα.
• Μικρές Αντλίες και Ανεμιστήρες: Σε εγκαταστάσεις ελαφριάς βιομηχανίας, αυτό το MCB μπορεί να προστατεύσει κυκλώματα που τροφοδοτούν με ρεύμαμικρούς κινητήρες,γοβάκια, ήθαυμαστές, που συνήθως αντιμετωπίζουν μέτρια ρεύματα εκκίνησης.
• Προστασία Μηχανημάτων και Εξοπλισμού: Σε περιπτώσεις που εμπλέκονται μικρότερα μηχανήματα ή εξοπλισμός, το MCB προσφέρειαξιόπιστη προστασίαγια κυκλώματα έναντι υπερφορτώσεων και βραχυκυκλωμάτων, αποτρέποντας ζημιές σε ευαίσθητο εξοπλισμό.
• Συστήματα ηλιακών συλλεκτών: Όταν χρησιμοποιείται σε συνδυασμό με κατάλληλα MCB με ονομαστική DC, το2CDS382001R0101μπορεί να παρέχει προστασία κυκλώματος γιαηλιακά φωτοβολταϊκά συστήματα (ΦΒ)., όπου τα κυκλώματα που συνδέουν ηλιακούς συλλέκτες με μετατροπείς απαιτούν προστασία από βραχυκυκλώματα και υπερφορτίσεις.
• Τράπεζες μπαταριών: Το MCB μπορεί να είναι μέρος του συστήματος προστασίαςσυσσωρευτές ηλιακών μπαταριών, διασφαλίζοντας την ασφαλή λειτουργία του συστήματος και την προστασία από ηλεκτρικές βλάβες που μπορεί να προκύψουν στο σύστημα.
• Οικιακός Αυτοματισμός: Γιαοικιακούς αυτοματισμούςκαιέξυπνα οικιακά συστήματα, το2CDS382001R0101μπορεί να προστατεύσει κυκλώματα που τροφοδοτούν έξυπνες συσκευές, διακόπτες και πίνακες αυτοματισμού, διασφαλίζοντας ότι το σύστημα παραμένει ασφαλές σε περίπτωση σφαλμάτων.
• Ηλεκτρολογικά Έργα DIY: Αυτό το MCB είναι ιδανικό για λάτρεις του DIY που κατασκευάζουν ή αναβαθμίζουν οικιακές ηλεκτρικές εγκαταστάσεις, όπως π.χ.φώτα κήπου,εξωτερικά κυκλώματα, ή οποιοδήποτε έργο όπου απαιτείται μέτρια προστασία ρεύματος.
• Τοποθέτηση πίνακα: Το2CDS382001R0101μπορεί να χρησιμοποιηθεί σεπίνακες διανομήςγια την παροχή προστασίας για μεμονωμένους κλάδους σε ηλεκτρικές εγκαταστάσεις. Εντοπίζεται συχνά σεκατοικητικόςήεμπορικόςηλεκτρικοί πίνακες που παρέχουν ρεύμα σε διαφορετικούς χώρους ενός κτιρίου.
• Συστήματα Υποδιανομής: Αυτό το MCB μπορεί επίσης να προστατεύσεικυκλώματα υποδιανομήςαπό υπερφόρτωση ή βραχυκυκλώματα, διασφαλίζοντας την ασφαλή λειτουργία των δευτερευόντων κυκλωμάτων που διακλαδίζονται από τον κεντρικό πίνακα.
• Ηλεκτρικά Συστήματα Χαμηλής Ισχύος: Αυτό το μοντέλο είναι κατάλληλο για προστασίασυστήματα χαμηλής κατανάλωσηςπου δεν υπερβαίνουν το ονομαστικό ρεύμα 10 A, συμπεριλαμβανομένων αυτών που βρίσκονται σεμικρά εργαστήρια,κυκλώματα χόμπι, ήμικρά μηχανήματα.
• C-Curve Tripping χαρακτηριστικό: Ιδανικό για προστασία γενικής χρήσης όπου υπάρχουν ρεύματα εισροής (π.χ. για κινητήρες ή συσκευές).
• 10 Α Βαθμολογία: Ιδανικό για τυπικόκατοικητικόςκαιελαφρύ εμπορικόκυκλώματα.
• Ικανότητα θραύσης 6 kA: Παρέχει υψηλή προστασία από βραχυκύκλωμα, διασφαλίζοντας ότι ακόμη και σε περίπτωση σημαντικών ρευμάτων σφάλματος, ο διακόπτης θα αποσυνδεθεί με ασφάλεια.

Προσαρμογή: 2CDS382001R0101

• Η ABB προσφέρει μια μεγάλη γκάμα απόMCBμε διαφορετικάτρέχουσες αξιολογήσεις(π.χ.2 Α,6 Α,16 Α, κ.λπ.) ανάλογα με τις απαιτήσεις προστασίας κυκλώματος. Αν και το2CDS382001R0101βαθμολογείται για10 Α, άλλα μοντέλα στοΣειρά S200μπορεί να προσαρμοστεί ώστε να ταιριάζει σε κυκλώματα που απαιτούν διαφορετικές τιμές έντασης ρεύματος.
• Διαβαθμίσεις τάσηςμπορεί επίσης να ποικίλλει, επιτρέποντάς σας να επιλέξετε μοντέλα που έχουν σχεδιαστεί γιαυψηλότερη τάσηεφαρμογές ή γιαπολυφασικά συστήματααν χρειαστεί. Η σειρά S200 περιλαμβάνει επίσης3-πόλωνή4-πόλωνδιακόπτες γιατριφασικόή πιο πολύπλοκες εφαρμογές.

• Β-καμπύλη: Ταξίδια μεταξύ3 έως 5 φορές το ονομαστικό ρεύμα. Κατάλληλο για κυκλώματα με χαμηλό ρεύμα εισόδου.
• Καμπύλη D: Ταξίδια μεταξύ10 έως 14 φορές το ονομαστικό ρεύμα. Ιδανικό για κυκλώματα με υψηλά ρεύματα εισόδου (π.χ. μεγάλοι κινητήρες ή κυκλώματα μετασχηματιστών).
