IC695ALG616 GE Fanuc Emerson Automation Μη απομονωμένη αναλογική μονάδα εισόδου

Περιγραφή του προϊόντος IC695ALG616

Ο IC695ALG616 είναι μια αναλογική μονάδα εισόδου που κατασκευάζεται από την Emerson Automation, πρώην από την GE Intelligent Platforms (GE IP).Τα χαρακτηριστικά αυτής της ενότητας μπορούν να παρέχουν δεκαέξι (16) αναλογικά κανάλια εισόδου εάν είναι διαμορφωμένα ως εισόδους με ένα τέλος ή οκτώ (8) αναλογικές εισόδους για διαφορική καλωδίωση.. Έρχεται με ενσωματωμένο αναλογικό σε ψηφιακό μετατροπέα (ADC) με ανάλυση μετατροπής εξόδου 24 bit.Τα κανάλια εισόδου IC695ALG616 είναι συμβατά με τα καλώδια με αναλογικά σήματα ρεύματος και τάσηςΤα σημάδια ρεύματος από την ενότητα αυτή περιλαμβάνουν σήματα ρεύματος 0 έως 20mA, 4 έως 20mA, ± 20mA και σήματα τάσης ± 10V, 0 έως 10V, ± 5V, 0 έως 5V, 1 έως 5V.Τα μετατρεπόμενα αναλογικά δεδομένα αποθηκεύονται ως δεδομένα IEEE με πλανόμενο στίγμα 32-bit ή 16-bit ακέραιο χρησιμοποιώντας ένα μητρώο 32-bitΚάθε κανάλι αυτής της ενότητας έχει ρυθμιζόμενα φίλτρα καναλιών για τη σταθεροποίηση και ελαχιστοποίηση της διακύμανσης για να γίνει χρήσιμο στη διαδικασία.200Hz και 500Hz. Οι παραμέτροι αυτής της ενότητας ρυθμίζονται χρησιμοποιώντας το λογισμικό προγραμματισμού Proficy Machine Edition (PME). Δεν απαιτούνται jumpers και DIP διακόπτες για να υπαγορεύσουν τη λειτουργία αυτής της ενότητας.η ενότητα αυτή είναι ικανή να εκτελεί αυτόματη βαθμονόμηση κατά τη διάρκεια κάθε εκκίνησηςΟι ενσωματωμένες προστασίες των μονάδων περιλαμβάνουν ανίχνευση ανοικτού κυκλώματος, προστασία από υπερτάσεις και υπερστροφές.κάθε κανάλι μπορεί να ρυθμιστεί μεμονωμένα με ρυθμίσεις συναγερμού, ειδικότερα, πολύ χαμηλά, χαμηλά, υψηλά και πολύ υψηλά συναγερμοί.Θετικός και αρνητικός ρυθμός αλλαγής μπορεί επίσης να συμπεριληφθεί στα χαρακτηριστικά συναγερμού αυτής της μονάδας, ενώ η βλάβη της μονάδας μπορεί επίσης να ρυθμιστεί για να αναφερθεί στον host CPU.

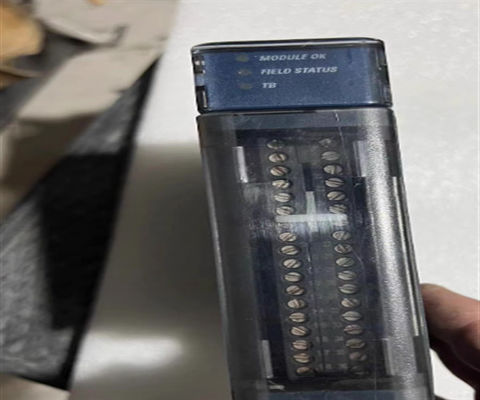

Η μη απομονωμένη διαφορική αναλογική μονάδα εισόδου GE Fanuc RX3i PacSystems IC695ALG616 έχει περιοχή ρεύματος μεταξύ -20 και 20 milliamps, 4 και 20 milliamps ή 0 και 20 milliamps,και εύρος τάσης 5 Volts DCΗ μονάδα διαθέτει LED Module OK για την εμφάνιση της λειτουργικής κατάστασης της μονάδας.Το LED κατάστασης πεδίου δείχνει εάν υπάρχουν σφάλματα σε τουλάχιστον ένα από τα τερματικά μπλοκ ή σφάλματα καναλιού, ενώ το τερματικό μπλοκ ή το LED TB δείχνει εάν το τερματικό μπλοκ του συστήματος είναι παρόν ή απουσία.Όλα τα LED της μη απομονωμένης διαφορικής αναλογικής μονάδας εισόδου IC695ALG616 λαμβάνουν την τροφοδοσία τους από την τροφοδοτική αγωγή πίσωΗ αναλογική μονάδα εισόδου GE Fanuc IC695ALG616 διαθέτει χαρακτηριστικά όπως συναγερμούς ρυθμού αλλαγής, ενσωματωμένη επαλήθευση σφαλμάτων, συναγερμούς σφαλμάτων καναλιού, αναφορά σφαλμάτων, αυτόματη βαθμονόμηση, μια θέση μνήμης flash,διαμορφώσιμες μετατόπιση και κλίμακα για κάθε κανάλι, και ανίχνευση του κατά πόσον έχουν εισαχθεί ή αφαιρεθεί τερματικά μπλοκ.Η αναλογική μονάδα εισόδου GE Fanuc IC695ALG616 έχει εύρος θερμοκρασίας αποθήκευσης -40 έως 185 βαθμούς Φαρενάιτ και εύρος θερμοκρασίας λειτουργίας από 32 έως 140 βαθμούς ΦαρενάιτΗ ενότητα αυτή απαιτεί μη συμπυκνωτική και σχετική υγρασία από 5% έως 95%.006 inches) displacement peak as per the JISC0911 and IEC60068-2-6 international standards and a vibration resistance rating of 15 G at 11 milliseconds as per the JISC0912 and IEC60068-2-27 international standards.

Τεχνικές προδιαγραφές του IC695ALG616
