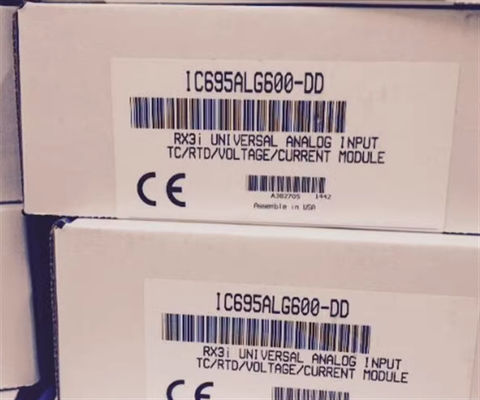

Εμέρσον - GE Fanuc IC695ALG600 Παγκόσμια αναλογική μονάδα εισόδου

Περιγραφή του προϊόντος IC695ALG600

Το IC695ALG600 είναι μια παγκόσμια αναλογική μονάδα εισόδου από την πλατφόρμα PACSystems RX3i Programmable Automation Controller (PAC).,Η ενότητα αυτή κατασκευάζεται τώρα από την Emerson Automation, προηγουμένως από την GE Intelligent Platforms (GE IP).Το IC695ALG600 έρχεται με δύο (2) ομάδες τεσσάρων (4) καναλιών το καθένα και ρυθμιζόμενο σε οποιοδήποτε συνδυασμό σε σήματα εισόδου. Υποστηρίζει σήματα ρεύματος 0·20 mA, 4·20 mA, +/-20 mA· +50mV, +150 mV, 0·5 V, 1·5 V, 0·10 V, +10 V σήματα τάσης· σήματα αντίστασης 0 έως 250 / 500 / 1000 / 2000 / 3000 / 4000 Ωμ· PT 385 / 3916,Οι αισθητήρες RTD N 618 / 672, NiFe 518, CU 426; εισροές θερμοσύνδεσης B, C, E, J, K, N, R, S, T. Το IC695ALG600 είναι εγκατεστημένο σε ένα παγκόσμιο backplane RX3i και απαιτεί τουλάχιστον έκδοση 2.80 έκδοση firmware ή νεότερη. Η ενότητα αυτή έχει ρυθμιστεί με τη χρήση της έκδοσης Proficy Machine Edition (PME) έκδοση 5.0 SP1A LD-PLC Hotfix 1 ή μεταγενέστερη. Για τον τερματισμό των σημάτων, η ενότητα αυτή απαιτεί τη χρήση Box-style (IC694TBB032),Εκτεταμένο στυλ κουτιού (IC694TBB132), στυλ ελαστικού (IC694TBS032) ή τερματικό μπλοκ με διευρυμένο στυλ ελαστικού (IC694TBS132).Συνιστάται να χρησιμοποιούνται εκτεταμένα τερματικά μπλοκ, καθώς αυτά τα τερματικά μπλοκ έχουν ελαφρώς μεγαλύτερο εξωτερικό κάλυμμα, το οποίο μπορεί να φιλοξενήσει καλώδια με παχύτερη μόνωση και να φιλοξενήσει καλώδια ασπίδαςΗ ενότητα αυτή υποστηρίζει μνήμη flash για μελλοντικές αναβαθμίσεις και δείκτες κατάστασης LED κατάστασης, όπως δείκτες κατάστασης ενότητας, κατάστασης πεδίου και TB LED.

Η ενότητα εισόδου του ανιχνευτή θερμοκρασίας αντίστασης (RTD) GE Fanuc IC695ALG600 έχει διάχυση ισχύος 5,4 Watt μέγιστο και εσωτερική ισχύς 350 milliamps σε 3.3 Volt και 400 milliamp σε 5 Volt 400Τα κανάλια εισόδου χωρίζονται σε 2 ομάδες των 4. Κάθε κανάλι μπορεί να ρυθμιστεί ανεξάρτητα με το λογισμικό Machine Edition για να λειτουργεί σε τάση +/-50 millivolts, +/-150 millivolts,0 έως 5 V, 1 έως 5 Volts, 0 έως 10 Volts DC, +/-10 Volts DC, ή ένα ρεύμα από 0 έως 20 milliamps, 4 έως 20 milliamps, ή +/-20 milliamps.ή τύπους Τ, οι εισροές αντίστασης έχουν ονομαστική τιμή από 0 έως 250, 500, 1000, 2000, 3000 ή 4000 Ωμ, και 8 κανάλια που μπορούν να είναι εισροές τάσης, αντίστασης, θερμοσύνδεσης και ρεύματος.Η μονάδα εισόδου GE Fanuc IC695ALG600 RTD διαθέτει ρυθμιζόμενο φίλτρο εισόδου με τις ακόλουθες πιθανές συχνότητεςΗ ανάλυση του καλωδίου RTD είναι η εξής: 8 Hertz, 12 Hertz, 16 Hertz, 40 Hertz, 200 Hertz ή 1000 Hertz.και δεν μπορεί να βρεθεί στο απομακρυσμένο ή επέκταση backplanesΤο LED κατάστασης πεδίου δείχνει λάθη σε ένα κανάλι ή λάθη σε ένα τερματικό μπλοκ.Το LED του τερματικού μπλοκ δείχνει την απουσία ή την παρουσία ενός τερματικού μπλοκ. The IC695ALG600 module has an operating temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) and a storage temperature range of -40 to 85 degrees Celsius (-40 to 185 degrees Fahrenheit).

Το IC695ALG600 είναι ένα 8-Κανάλι, Θερμοσύνδεσμο, Αντίσταση, ρεύμα / τάση, RTD, Παγκόσμιο, Αναλογικό Μοντέλο Εισόδου από τη σειρά GE Fanuc RX3i.Το IC695ALG600 παρέχει 8 κανάλια εισόδου γενικής χρήσης και 2 κανάλια αντιστάθμισης ψυχρής διασύνδεσης (CJC). Η ενότητα αυτή πρέπει να βρίσκεται σε ένα RX3i Universal Backplane. Βλέπε τις προδιαγραφές για την ενότητα αυτή στην ιστοσελίδα του IC695ALG600.
