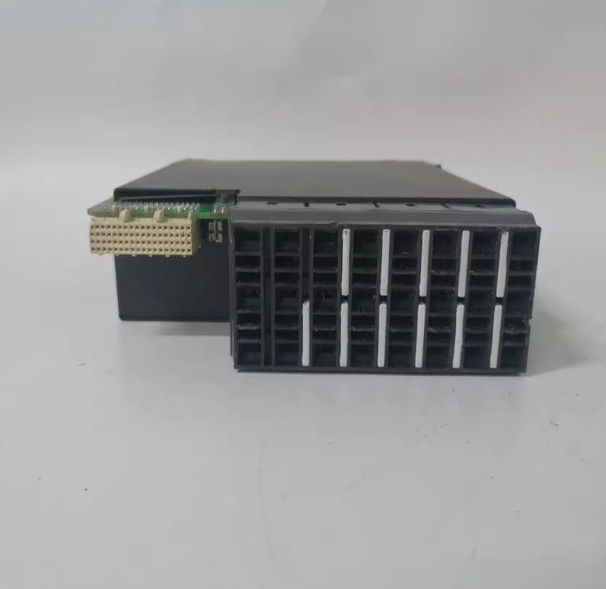

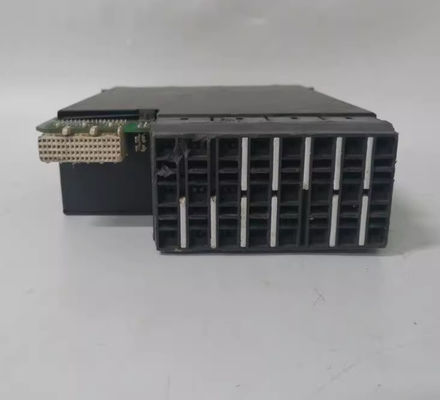

IC695PBM300 GE FANUC RX3i PROFIBUS Κύρια Μονάδα

Περιγραφή του προϊόντος IC695PBM300

Το IC695BPM300 είναι μια Profibus Master μονάδα που παλαιότερα κατασκευάζεται από την GE Intelligent Platforms (GE IP),τώρα υπό την σειρά PACSystems RX3i Programmable Automation Controller (PAC) της Emerson AutomationΗ ενότητα αυτή χρησιμοποιείται για την εφαρμογή ανταλλαγής δεδομένων μέσω του δικτύου Profibus, που ανέρχεται σε μέγιστο 3,584 bytes δεδομένων εισόδου και 3,584 bytes δεδομένων εξόδου.Αυτή η κύρια μονάδα Profibus υποστηρίζει την επικοινωνία έως 125 σκλάβων DP με κάθε σκλάβος DP μπορεί να στείλει 244 bytes δεδομένων εισόδου και να λάβει 244 bytes δεδομένων εξόδουΤο IC695BPM300 υποστηρίζει όλες τις τυποποιημένες ταχύτητες δεδομένων, ειδικά 9,6 kBit/s, 19,2 kBit/s, 93,75 kBit/s, 187,5 kBit/s, 500 kBit/s, 1,5 MBit/s, 3 MBit/s, 6 MBit/s και 12 MBit/s.Μπορεί να παρέχει πληροφορίες κατάστασης όπως Slave Status Bit Array TableΤο RX3i είναι ένα λογισμικό που υποστηρίζει τη σύνδεση PCI. Συγκεκριμένα, το RX3i είναι ένα λογισμικό που υποστηρίζει τη σύνδεση PCI.πρέπει να είναι εγκατεστημένο σε ένα καθολικό backplane με έναν ελεγκτή PACSystem RX3i host που εκτελεί firmware έκδοση 2.9 ή νεότερη. Τραβάται ρεύμα backplane που ανέρχεται σε 440 mA @ 3.3 VDC. Αυτή η μονάδα παρέχεται με δείκτη PROFIBUS OK ED, δείκτη δικτύου και δείκτες κατάστασης MOD.Αυτή η ενότητα υποστηρίζει τις λειτουργίες Synch και Freeze καθώς και Profibus DP-V1 ΔιαβάστεΤο IC695BPM300 έρχεται με αναβαθμίσιμο firmware το οποίο λαμβάνεται έμμεσα μέσω του ελεγκτή host μέσω του βοηθητικού λογισμικού WinLoader.Η ενότητα αυτή πρέπει να λειτουργεί σε θερμοκρασία από 0 έως 60 βαθμούς Κελσίου, ενώ η θερμοκρασία αποθήκευσης της ενότητας είναι -40 έως 85 βαθμούς Κελσίου..

Η κύρια μονάδα IC695PBM300 PROFIBUS κατασκευάζεται από την GE Intelligent Platforms/GE Fanuc στη σειρά RX3i PacSystems.Η ενότητα αυτή έχει σχεδιαστεί για να επιτρέπει στην RX3i CPU να στέλνει ή να λαμβάνει δεδομένα μέσω του δικτύου PROFIBUS-DPΗ μονάδα IC695PBM300 PROFIBUS έχει εσωτερικό ρεύμα 440 milliamps σε ονομαστική τάση 3.3 Volt συνεχής και υποστήριξη πρωτοκόλλου για έως 125 μονάδες PROFIBUS-DP slaveΆλλα αξιοσημείωτα χαρακτηριστικά αυτής της ενότητας περιλαμβάνουν υποστήριξη για δεδομένα εισόδου με ρυθμό έως 244 bytes και δεδομένα εξόδου με ρυθμό έως 244 bytes ανά μονάδα slave,υποστήριξη όλων των τυποποιημένων ταχυτήτων δεδομένωνΗ ενότητα αυτή υποστηρίζει επίσης τη λειτουργία ανάγνωσης-γράφησης DP-V1 και τα μηνύματα συναγερμού, καθώς και τους δείκτες LED κατάστασης δικτύου και μια ενότητα συμβατή με το PROFIBUS.Υποστηρίζει δεδομένα εισόδου έως 3584 bytes και συνολικό ρυθμό δεδομένων εξόδου 3584 bytesΗ συμβατότητα master-slave του GE Fanuc IC695PBM300 PROFIBUS module απαιτεί τη χρήση του RX3i CPU με έκδοση 2.9 ή νεότερες εκδόσεις του firmware.Αυτή η ενότητα απαιτεί έκδοση 5.0 του λογισμικού PLC του προγραμματιστή λογικής Machine Edition SP2, ή νεότερες εκδόσεις.και υποστηρίζει όλες τις τυποποιημένες τιμές δεδομένων, συμπεριλαμβανομένου του 1.5, 3, 6, 12, 9.6, 19.2, 187.593.75Η γενική μονάδα GE Fanuc IC695PBM300 PROFIBUS έρχεται με 9-pin Sub-D σύνδεσμο που έχει σχεδιαστεί για να βελτιώσει την εγκατάσταση του καλωδίου λεωφορείου.Η ενότητα αυτή παρέχει επίσης 3 δείκτες LED που είναι συμβατοί με το PROFIBUS και που δείχνουν την κατάσταση του δικτύου και την κατάσταση της ενότητας.

Το IC695PBM300 είναι ένα PACSystems RX3i και ένα επικοινωνιακό μοντέλο από την Emerson Automation, πρώην από την GE Intelligent Platforms (GE IP).Αυτή η ενότητα είναι μια Profibus DP Master ενότητα που χρησιμοποιείται για να επιτρέψει την επικοινωνία με έως 125 DP SlavesΥποστηρίζει μέγεθος μεταφοράς δεδομένων 244 bytes εισόδου και 244 bytes εξόδου για κάθε συσκευή σκλάβου και μέγιστο 3,584 bytes εισόδου δεδομένων και 3,584 bytes εξόδου δεδομένων.Έρχεται με μία (1) RS485 Profibus Master θύρα.
