GE Fanuc RX3i Κεντρική μονάδα επεξεργασίας IC695CPE305 με 255 απλές συσκευές απομακρυσμένης εισόδου/εξόδου και σειριακά πρωτόκολλα Modbus/RTU

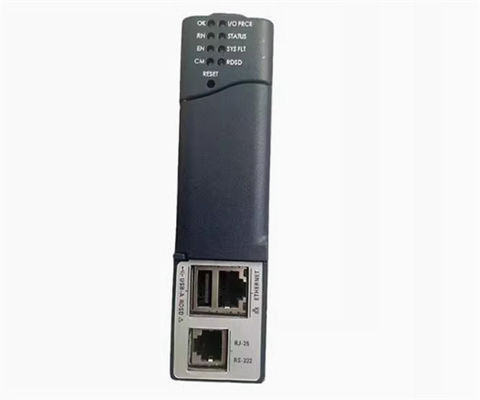

Περιγραφή του προϊόντοςIC695CPE305

Ο IC695CPE305 Προγραμματιζόμενος ελεγκτής αυτοματισμού (PAC) αποτελεί μέρος της πλατφόρμας αυτοματισμού PACSystems RX3i.Αυτός ο ελεγκτής κατασκευάζεται από την τότε GE Fanuc Automation που τώρα είναι Emerson Automation.

Το IC695CPE305 έχει προηγμένα χαρακτηριστικά που είναι ανώτερα από τα περισσότερα PAC σήμερα. This controller features Ethernet communication capability via the One (1) Ethernet communication port that support 10/100 Mbps communication rate which may be used to communicate with Programming workstation, συστήματα ανθρώπινης μηχανής (HMI), εποπτικού ελέγχου και απόκτησης δεδομένων (SCADA),Προϊόντα υλικού και λογισμικού τρίτων, καθώς και ελεγκτές της ίδιας πλατφόρμας για την ανταλλαγή μηνυμάτων και δεδομένων μεταξύ ελεγκτώνΕπιπλέον, η θύρα Ethernet υποστηρίζει το OPC UA, το οποίο επιτρέπει τη σύνδεση με συσκευές τρίτων μερών μέσω πρωτοκόλλου OPC.

Ο IC695CPE305 δεν περιορίζεται στην επικοινωνία Ethernet, καθώς ο ελεγκτής αυτός είναι επίσης ενσωματωμένος με δύο (2) σειριακές θύρες που υποστηρίζουν το πρότυπο επικοινωνίας RS232 και RS485.Είναι επίσης εξοπλισμένο με ένα (1) USB 2.0 master port που επιτρέπει τη λήψη και την φόρτωση προγράμματος χρήστη από μνήμη κινητού κινητού.

Το IC695CPE305 5MB RAM και 5MB μη πτητική μνήμη χρήστη, ταχύτητα επεξεργαστή 1,1 GHz με τυπικό ρυθμό σάρωσης 0,72 ms ανά 1000 εντολές Boolean.Υποστηρίζει μια ποικιλία δικτυακών πρωτοκόλλων όπως το Ethernet (PROFINET), Ethernet Global Data, Channels, Modbus TCP Server and Client), Genius, PROFIBUS DP, DeviceNet. Επιτρέπεται να ελέγχονται έως και οκτώ (8) racks από το IC695CPE305,Συμπεριλαμβανομένου του ράφου CPU. Αυτός ο ελεγκτής υποστηρίζει την εγκατάσταση πρόσθετων καρτών επικοινωνίας που υποστηρίζουν Serial, Genius, CMX (Reflective Memory) και Ethernet.

Η IC695CPE305 RX3i Central Processing Unit ή CPU έχει σχεδιαστεί για να είναι ηλεκτρικά συμβατή με τα πρότυπα PCI 2.2.Είναι συμβατό με ένα παγκόσμιο backplaneΟι απαιτήσεις ισχύος της ενότητας είναι 1 Amp σε 5 Volts DC, 1 Amp σε 3.3 Volts DC και 0,5 Amp σε 24 Volts DC.Υποστηρίζει το SNP SlaveΟι προδιαγραφές της διεπαφής Ethernet είναι συνδέσεις προγραμματιστή, ταχύτητες δεδομένων Ethernet 10Mb/sec και 100Mb/sec,η διαμόρφωση 10 BaseT RJ-45Η CPU IC695CPE305 μπορεί να εγκατασταθεί σε οποιοδήποτε ζευγάρι slots στο κύριο ράκ RX3i, εκτός από τις υψηλότερες αριθμημένες slots.Οι ελεγκτές CPE310 μπορούν εύκολα να ανταλλάσσονται με ελεγκτές CPED305 που ταιριάζουν είναι σε θέση να φιλοξενήσει το υπάρχον πρόγραμμα χρήστη στον επεξεργαστήΓια τη διαμόρφωση της ενότητας, απαιτείται το λογισμικό Proficy Machine Edition Logic Developer 7.0 SIM 3 ή νεότερο.

Το GE Fanuc / Emerson Automation IC695CPE305 είναι μια μονάδα ελεγκτή PACSystem RX3i. Αυτός ο ελεγκτής έχει 5MB RAM και 5MB μη πτητική μνήμη χρήστη, ταχύτητα επεξεργαστή 1.1 GHz με τυπικό ρυθμό σάρωσης 0Ο επεξεργαστής αυτός διαθέτει δύο (2) θύρες σειριακής επικοινωνίας που υποστηρίζουν τα πρότυπα επικοινωνίας RS232 και RS485, μία (1) θύρα επικοινωνίας Ethernet και μία (1) USB 2.0 Κύρια θύρα.
