Αναβάθμιση σε μονάδα διασύνδεσης δικτύου Ethernet GE Fanuc IC695NIU001 για 20 περιττές συσκευές απομακρυσμένης εισόδου/εξόδου

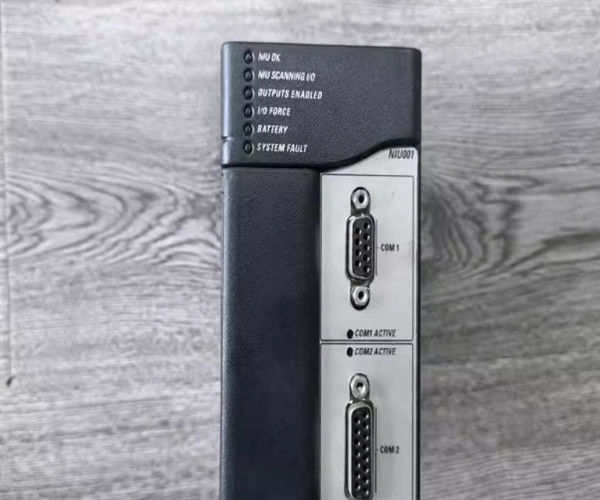

Περιγραφή προϊόντος IC695NIU001

Το IC695NIU001 είναι μια μονάδα διασύνδεσης δικτύου Ethernet RX3i της PACSystems.Πρόκειται για μια ενότητα συστατικού ενός συγκροτήματος σταθμών RX3i Ethernet NIU που αποτελείται από ένα RX3i καθολικό backplane, μια μονάδα τροφοδοσίας RX3i, τουλάχιστον μία μονάδα RX3i Ethernet και η μονάδα IC695NIU001.ειδικά CPU για την επικοινωνία και την ανταλλαγή δεδομένων μεταξύ παλαιών μονάδων I/O της σειράς 90-30,Το IC695NIU001 είναι ρυθμισμένο με το λογισμικό Machine Edition Logic Developer, έκδοση 5.51 ή νεότερη.διαμορφώσιμη για επικοινωνία RS232 και RS485, που υποστηρίζει σειριακά πρωτόκολλα όπως Modbus RTU Slave, SNP, Serial I/O και Modbus RTU Master με εφαρμογή "C" block.Το IC695NIU001 έρχεται με 20Kbytes προαιρετικής τοπικής λογικής και 10 MB ενσωματωμένης μνήμης FlashΈχει ρολόι που υποστηρίζεται από μπαταρία το οποίο μπορεί να αντικατασταθεί με RX3i CPU Lithium Smart Battery με αριθμό καταλόγου IC695ACC302 (συστήνεται), σειρά 90-30 Lithium Battery Pack, IC693ACC302,ή IC698ACC701 Συσκευή μπαταριών Smart Coin CellΕπιπλέον, το προεφοδιασμένο λογισμικό της μονάδας αναβαθμίζεται εσωτερικά μέσω του συστήματος.0 Άμπερες σε +5 VDC ενώ η θερμοκρασία λειτουργίας του μοντέλου είναι 0°C έως 60°C (32°F έως 140°F)Η ενότητα αυτή είναι συμβατή με το πρότυπο PCI 2.2.διατίθεται ένα κιτ NIU με αριθμό καταλόγου IC695NTK001 ή IC695NTK002 για να εξασφαλίζεται η ορθή διαμόρφωση ενός πλήρους συστήματος ή συγκροτήματος.

Η μονάδα GE Fanuc IC695NIU001 είναι μια μονάδα NIU Ethernet (Διαδικτυακή Ενότητα Διασύνδεσης).Έχει σχεδιαστεί και προορίζεται για απομακρυσμένη χρήση με την σειρά 90-30 I/O και τα RX3i PacSystems μέσω δικτύου EthernetΜετά τη ρύθμιση μέσω της διαδικασίας ρύθμισης, η ανταλλαγή δεδομένων γίνεται πλήρως αυτόματη.Η μονάδα έρχεται με κύριες συσκευές που ανταλλάσσουν τα δεδομένα Ethernet Global (EGD) για να παρέχουν έλεγχο του συστήματοςΑυτή η μονάδα διασύνδεσης δικτύου Ethernet παρέχει πληροφορίες για την κατάσταση του ελεγκτή σε κάθε ανταλλαγή,και υπάρχει λογική προγράμματος εφαρμογής στον ελεγκτή που είναι σε θέση να παρακολουθεί την κατάσταση των δεδομένων και να εκδίδει τις σωστές εντολές στο IC695NIU001 Ethernet NIUΑυτός ο σταθμός RX3i Ethernet NIU αποτελείται από τροφοδοσία, ένα καθολικό backplane Ethernet NIU, ιδιόκτητο λογισμικό εφαρμογής και μία ή περισσότερες Ethernet NIU.Αποτελείται επίσης από προαιρετικά πλαίσια επέκτασης από τις σειρές 90-30 και 90-30 ή τις μονάδες RX3i PacSystemsΗ μονάδα διεπαφής δικτύου Ethernet GE Fanuc IC695NIU001 είναι μια ευέλικτη μονάδα και είναι συμβατή με διάφορους τύπους μονάδων, backplanes,και άλλες συσκευές, συμπεριλαμβανομένων των CPU RX3i PacSystemsΜερικά από τα αξιοσημείωτα χαρακτηριστικά του IC695NIU001 Ethernet NIU περιλαμβάνουν ένα ρολόι πραγματικού χρόνου που υποστηρίζεται από μπαταρία, ενδοσυστημικό αναβαθμιζόμενο λογισμικό και θύρες διασύνδεσης RS-232 και RS-485.Η μονάδα αυτή διαθέτει ανταλλαγή δεδομένων μέσω της λειτουργίας EGD, διαθέτει ολοκληρωμένα εργαλεία διάγνωσης σταθμών, υπηρεσίες επικοινωνίας IP / TCP μέσω SRTP και υποστηρίζει επίσης την επικοινωνία μέσω του backplane για τη μονάδα διεπαφής Ethernet.Ένα άλλο χαρακτηριστικό είναι η προαιρετική τοπική λογική με χωρητικότητα 20 KBΗ μονάδα υποστηρίζει επίσης όλες τις γλώσσες προγραμματισμού εκτός από τη γλώσσα προγραμματισμού C. Αυτή η μονάδα έχει επίσης μια ενσωματωμένη μνήμη flash 10 megabytes για την αποθήκευση των δεδομένων του χρήστη.

Το IC695NIU001 είναι μια μονάδα διεπαφής δικτύου Ethernet RX3i της PACSystems.Η ενότητα αυτή διαθέτει δύο (2) θύρες επικοινωνίας RS232 και Rs485 και υποστηρίζει τη σύνδεση Ethernet μέσω της ενσωματωμένης ενότητας διασύνδεσης Ethernet με αριθμό καταλόγου IC695ETM001Η συσκευή είναι εφοδιασμένη με ενσωματωμένη μνήμη flash 10 MB και αναβαθμιζόμενο firmware.
