Περιγραφή προϊόντος: DS3800HXTA

1. Τοποθέτηση και δομικά χαρακτηριστικά
   • Οι εργοστασιακές τρύπες και στις τέσσερις γωνίες του DS3800HXTA αποτελούν βασικό φυσικό χαρακτηριστικό. Αυτές οι οπές είναι τοποθετημένες με ακρίβεια για να επιτρέπουν την ασφαλή τοποθέτηση σε βιομηχανικό περίβλημα, ντουλάπι ελέγχου ή σύστημα τοποθετημένο σε σχάρα. Οι τρύπες κανονικού μεγέθους είναι συμβατές με το συνηθισμένο υλικό στερέωσης, διασφαλίζοντας σταθερή και αξιόπιστη εγκατάσταση. Αυτό είναι ζωτικής σημασίας σε βιομηχανικά περιβάλλοντα όπου επικρατούν οι κραδασμοί και η μηχανική καταπόνηση, καθώς η σωστή βάση βοηθά στην αποφυγή ζημιάς στην πλακέτα και διασφαλίζει τη συνεπή λειτουργία.
   • Τα δύο κλιπ στην πλακέτα ενισχύουν περαιτέρω τη σταθερότητα τοποθέτησης. Μπορούν να χρησιμοποιηθούν σε συνδυασμό με τις τρυπημένες οπές για να συγκρατούν σταθερά τη σανίδα στη θέση της. Τα κλιπ είναι σχεδιασμένα για εύκολη προσάρτηση και αποκόλληση, γεγονός που απλοποιεί τις διαδικασίες εγκατάστασης και συντήρησης. Αυτό επιτρέπει στους τεχνικούς να εγκαταστήσουν ή να αφαιρέσουν γρήγορα την πλακέτα όπως απαιτείται, μειώνοντας τον χρόνο διακοπής λειτουργίας κατά τη διάρκεια αναβαθμίσεων ή επισκευών του συστήματος.
   • Η παρουσία εφεδρικών επιμεταλλωμένων οπών στον πίνακα είναι μια ενδιαφέρουσα πτυχή. Αυτές οι οπές παρέχουν ευελιξία για μελλοντικές τροποποιήσεις ή επεκτάσεις υλικού. Για παράδειγμα, εάν πρέπει να προστεθούν πρόσθετα εξαρτήματα στην πλακέτα για τη βελτίωση της λειτουργικότητάς της, όπως επιπλέον αντιστάσεις, πυκνωτές ή ακόμη και μικρά ολοκληρωμένα κυκλώματα, οι εφεδρικές οπές μπορούν να χρησιμοποιηθούν. Αυτό το χαρακτηριστικό καθιστά το DS3800HXTA προσαρμόσιμο στις μεταβαλλόμενες απαιτήσεις κατά τη διάρκεια ζωής του βιομηχανικού συστήματος.
2. Διάταξη στοιχείων

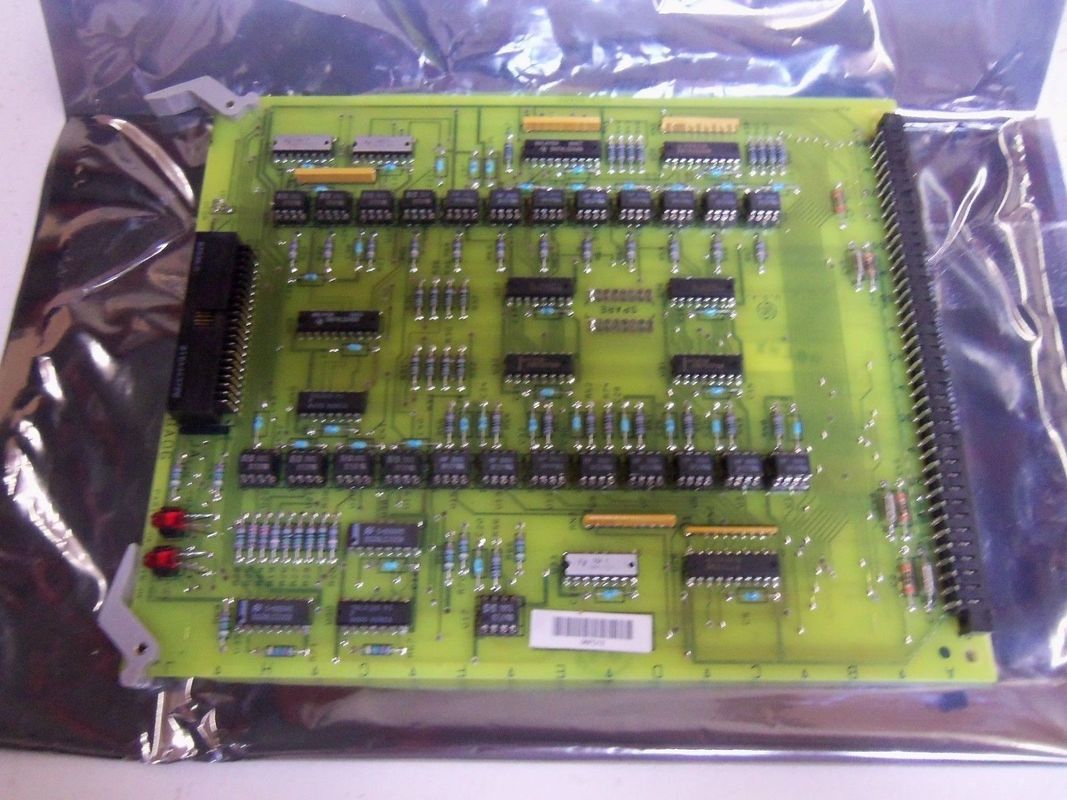

   • Με 40 ολοκληρωμένα κυκλώματα (IC), η DS3800HXTA είναι μια πλακέτα με μεγάλη πυκνότητα. Η χρήση συγκεκριμένων IC όπως το Texas Instruments AM26LS33ACN υποδηλώνει την εστίασή του σε ορισμένες εργασίες επεξεργασίας σήματος και επικοινωνίας. Το AM26LS33ACN, για παράδειγμα, πιθανότατα χρησιμοποιείται για λειτουργίες γραμμής - οδηγού και δέκτη, οι οποίες είναι απαραίτητες για την ακριβή μετάδοση και λήψη σήματος σε συστήματα βιομηχανικού ελέγχου. Αυτά τα IC λειτουργούν αρμονικά για να εκτελούν διάφορες λειτουργίες όπως ρύθμιση σήματος, επεξεργασία δεδομένων και υλοποίηση πρωτοκόλλου επικοινωνίας.
   • Οι δύο κόκκινες λυχνίες LED, με την ένδειξη «ισοτιμία εντάξει» και «αλυσίδα εντάξει», χρησιμεύουν ως σημαντικές οπτικές ενδείξεις. Η λυχνία LED "ισοτιμίας εντάξει" μπορεί να παρέχει πληροφορίες σχετικά με την ακεραιότητα της μετάδοσης δεδομένων, ειδικά σχετικά με τον έλεγχο ισοτιμίας. Στη βιομηχανική επικοινωνία, τα bit ισοτιμίας χρησιμοποιούνται συχνά για τον εντοπισμό σφαλμάτων στα πακέτα δεδομένων. Εάν τα δεδομένα μεταδοθούν σωστά με την αναμενόμενη ισοτιμία, θα ανάψει η λυχνία LED "ισοτιμία εντάξει", υποδεικνύοντας μια αξιόπιστη μεταφορά δεδομένων. Η λυχνία LED "chain okay" μπορεί να σχετίζεται με την ακεραιότητα μιας αλυσίδας επικοινωνίας ή με μια ακολουθία λειτουργιών εντός του συστήματος. Ο φωτισμός του μπορεί να σημαίνει ότι μια συγκεκριμένη αλυσίδα γεγονότων, που ίσως σχετίζεται με τη ροή δεδομένων ή τις λειτουργίες σε επίπεδο συστήματος, λειτουργεί όπως αναμένεται.
   • Το σημείο δοκιμής με την ένδειξη "dcom". στην κάτω - δεξιά γωνία του πίνακα βρίσκεται ένα πολύτιμο διαγνωστικό εργαλείο. Οι τεχνικοί μπορούν να χρησιμοποιήσουν αυτό το σημείο δοκιμής για να μετρήσουν ηλεκτρικές παραμέτρους, όπως επίπεδα τάσης, κυματομορφές σήματος ή να ελέγξουν για την παρουσία συγκεκριμένων σημάτων. Αυτό απλοποιεί τη διαδικασία αντιμετώπισης προβλημάτων, επιτρέποντας τον γρήγορο εντοπισμό πιθανών ζητημάτων στη λειτουργία της πλακέτας. Για παράδειγμα, εάν υπάρχει πρόβλημα με την επικοινωνία δεδομένων, το "dcom". Το σημείο δοκιμής μπορεί να χρησιμοποιηθεί για τον έλεγχο της ακεραιότητας των σημάτων επικοινωνίας.
3. Συνδέσεις και Δίκτυα Αντιστάσεων
   • Η παρουσία ενός αρσενικού και ενός θηλυκού βύσματος στις αντίθετες πλευρές της πλακέτας κυκλώματος είναι ζωτικής σημασίας για τις δυνατότητες επικοινωνίας της. Αυτοί οι σύνδεσμοι έχουν σχεδιαστεί για διασύνδεση με άλλες πλακέτες κυκλωμάτων εντός του συστήματος βιομηχανικού ελέγχου. Επιτρέπουν στο DS3800HXTA να στέλνει και να λαμβάνει δεδομένα, σήματα ελέγχου και τροφοδοσία. Ο ειδικός σχεδιασμός αυτών των βυσμάτων εξασφαλίζει αξιόπιστες και ασφαλείς συνδέσεις, ελαχιστοποιώντας τον κίνδυνο απώλειας σήματος ή ηλεκτρικών βραχυκυκλωμάτων. Η χρήση τόσο αρσενικών όσο και θηλυκών συνδέσμων επιτρέπει μια ποικιλία διαμορφώσεων σύνδεσης, διευκολύνοντας την ενσωμάτωση με διαφορετικούς τύπους πλακών και εξοπλισμού.
   • Οι πέντε συστοιχίες δικτύου αντιστάσεων στην πλακέτα παίζουν σημαντικό ρόλο στην επεξεργασία του σήματος. Μπορούν να χρησιμοποιηθούν για εργασίες μετατροπής αναλογικού σε ψηφιακό, όπου βοηθούν στη μετάφραση των αναλογικών σημάτων σε ψηφιακές τιμές που μπορούν να υποβληθούν σε επεξεργασία από τα ψηφιακά στοιχεία της πλακέτας. Επιπλέον, είναι χρήσιμα για εφαρμογές διαίρεσης τάσης. Στα συστήματα βιομηχανικού ελέγχου, διαφορετικά εξαρτήματα μπορεί να απαιτούν συγκεκριμένα επίπεδα τάσης. Τα δίκτυα αντιστάσεων μπορούν να διαμορφωθούν ώστε να διαιρούν την τάση εισόδου στο κατάλληλο επίπεδο για αυτά τα εξαρτήματα, διασφαλίζοντας τη σωστή λειτουργία.

Λειτουργική Επισκόπηση

1. Μετάδοση και Επεξεργασία Σήματος
   • Ως πλακέτα πομπού, το DS3800HXTA είναι υπεύθυνο για την αποστολή σημάτων σε άλλα εξαρτήματα του συστήματος βιομηχανικού ελέγχου. Μπορεί να μεταδώσει διάφορους τύπους σημάτων, ανάλογα με τις απαιτήσεις του συστήματος. Για παράδειγμα, σε ένα σύστημα ελέγχου αεριοστροβίλου, μπορεί να στέλνει σήματα ελέγχου σε ενεργοποιητές που προσαρμόζουν τον ρυθμό ροής καυσίμου, την εισαγωγή αέρα ή τις γωνίες πτερυγίων του στροβίλου. Αυτά τα σήματα παράγονται με βάση τα δεδομένα που επεξεργάζονται τα εσωτερικά στοιχεία της πλακέτας.
   • Η πλακέτα επεξεργάζεται επίσης τα εισερχόμενα σήματα. Μπορεί να λαμβάνει δεδομένα από αισθητήρες που παρακολουθούν παραμέτρους όπως θερμοκρασία, πίεση, ταχύτητα ή κραδασμούς. Αυτά τα σήματα αισθητήρων είναι συχνά σε αναλογική ή ψηφιακή μορφή. Το DS3800HXTA μπορεί να ρυθμίσει αυτά τα σήματα, τα οποία μπορεί να περιλαμβάνουν εργασίες όπως ενίσχυση, φιλτράρισμα και μείωση θορύβου. Μετά την προετοιμασία, τα σήματα επεξεργάζονται χρησιμοποιώντας αλγόριθμους που εφαρμόζονται από τα ολοκληρωμένα κυκλώματα. Αυτή η επεξεργασία μπορεί να περιλαμβάνει ανάλυση δεδομένων, σύγκριση με καθορισμένα σημεία και λήψη αποφάσεων με βάση τα επεξεργασμένα δεδομένα.
2. Ολοκλήρωση και Έλεγχος Συστήματος
   • Το DS3800HXTA αποτελεί αναπόσπαστο μέρος του συνολικού συστήματος βιομηχανικού ελέγχου. Είναι σχεδιασμένο να λειτουργεί σε αρμονία με άλλα εξαρτήματα της σειράς GE Speedtronic Mark IV. Για παράδειγμα, μπορεί να επικοινωνεί με άλλες πλακέτες που είναι υπεύθυνες για τη λήψη δεδομένων, την εμφάνιση ή τις λειτουργίες ελέγχου υψηλότερου επιπέδου. Σε μια μονάδα παραγωγής ηλεκτρικής ενέργειας, μπορεί να συνεργαστεί με πίνακες που παρακολουθούν την απόδοση της γεννήτριας, την κατάσταση του ηλεκτρικού δικτύου και άλλες σχετικές παραμέτρους.
   • Όσον αφορά τις λειτουργίες ελέγχου, η πλακέτα μπορεί να συμμετέχει σε εργασίες όπως ο έλεγχος αεριοστροβίλων ή ατμοστρόβιλων. Μπορεί να στείλει σήματα για εκκίνηση, διακοπή ή ρύθμιση της ταχύτητας του στροβίλου με βάση τα επεξεργασμένα δεδομένα του αισθητήρα. Επιπλέον, μπορεί να είναι υπεύθυνος για την αλληλουχία του βοηθητικού εξοπλισμού, όπως οι αντλίες και οι βαλβίδες, που είναι απαραίτητες για τη σωστή λειτουργία του στροβίλου. Η πλακέτα μπορεί επίσης να διαχειριστεί τις διαδικασίες ψύξης και εκκίνησης, διασφαλίζοντας ότι ολόκληρο το σύστημα λειτουργεί ομαλά και με ασφάλεια.

Χαρακτηριστικά: DS3800HXTA

• Επιλογές ασφαλούς τοποθέτησης
  • Οι εργοστασιακές τρύπες στις τέσσερις γωνίες, μαζί με τα δύο κλιπ, παρέχουν μια ασφαλή και σταθερή λύση τοποθέτησης. Αυτό είναι ζωτικής σημασίας σε βιομηχανικά περιβάλλοντα όπου οι δονήσεις μπορεί να είναι σημαντικό ζήτημα. Για παράδειγμα, σε μια μονάδα παραγωγής ενέργειας με μεγάλης κλίμακας περιστρεφόμενα μηχανήματα, το DS3800HXTA μπορεί να στερεωθεί σταθερά σε έναν πίνακα ελέγχου, διασφαλίζοντας ότι παραμένει στη θέση του και λειτουργεί σωστά παρά τους συνεχείς κραδασμούς. Ο συνδυασμός οπών και κλιπ επιτρέπει επίσης την εύκολη εγκατάσταση και αφαίρεση, κάτι που είναι ευεργετικό κατά τη συντήρηση ή την αναβάθμιση του συστήματος.
• Επεκτασιμότητα με Ανταλλακτικές Τρύπες
  • Η παρουσία εφεδρικών επιμεταλλωμένων οπών προσφέρει υψηλό βαθμό επεκτασιμότητας. Στο εξελισσόμενο τοπίο του βιομηχανικού ελέγχου, ενδέχεται να προκύψουν νέες απαιτήσεις με την πάροδο του χρόνου. Αυτές οι οπές επιτρέπουν την προσθήκη επιπλέον εξαρτημάτων όπως αντιστάσεις, πυκνωτές ή ακόμα και ολοκληρωμένα κυκλώματα μικρής κλίμακας. Για παράδειγμα, εάν πρέπει να ενσωματωθεί ένας νέος αισθητήρας στο σύστημα που απαιτεί πρόσθετα εξαρτήματα ρύθμισης σήματος, οι εφεδρικές οπές μπορούν να χρησιμοποιηθούν για την τοποθέτηση αυτών των εξαρτημάτων απευθείας στο DS3800HXTA, χωρίς να απαιτείται πολύπλοκος και δαπανηρός επανασχεδιασμός ολόκληρης της πλακέτας.

• 2. Εξάρτημα - Λειτουργικότητα επιπέδου

• Συμπλήρωμα Πλούσιου Ολοκληρωμένου Κυκλώματος (IC).
  • Με 40 ολοκληρωμένα κυκλώματα, συμπεριλαμβανομένων εξαρτημάτων όπως το Texas Instruments AM26LS33ACN, η πλακέτα είναι εξοπλισμένη για να χειρίζεται περίπλοκες εργασίες επεξεργασίας σήματος και επικοινωνίας. Το AM26LS33ACN, ως οδηγός γραμμής και δέκτης, πιθανότατα χρησιμοποιείται για ακριβή και αξιόπιστη μετάδοση δεδομένων σε μεγάλες αποστάσεις σε βιομηχανικά περιβάλλοντα. Αυτά τα IC συνεργάζονται για να εκτελέσουν λειτουργίες όπως ενίσχυση σήματος, φιλτράρισμα και μετατροπή ψηφιακού σε αναλογικό ή αναλογικό σε ψηφιακό. Αυτό επιτρέπει στην πλακέτα να επεξεργάζεται μια μεγάλη ποικιλία σημάτων εισόδου από διαφορετικούς αισθητήρες και να παράγει κατάλληλα σήματα εξόδου για σκοπούς ελέγχου.
• Οπτικές ενδεικτικές λυχνίες LED
  • Οι δύο κόκκινες λυχνίες LED με την ένδειξη "parity okay" και "chain okay" χρησιμεύουν ως ενδείξεις κατάστασης σε πραγματικό χρόνο. Η λυχνία LED "ισοτιμία εντάξει" παρέχει άμεση ανατροφοδότηση σχετικά με την ακεραιότητα της μετάδοσης δεδομένων. Στη βιομηχανική επικοινωνία, όπου η ακρίβεια των δεδομένων είναι ζωτικής σημασίας, το LED υποδεικνύει εάν ο έλεγχος ισοτιμίας των μεταδιδόμενων δεδομένων έχει περάσει ή απέτυχε. Εάν το LED είναι αναμμένο, διασφαλίζει ότι τα δεδομένα έχουν μεταδοθεί με τη σωστή ισοτιμία, μειώνοντας τον κίνδυνο καταστροφής των δεδομένων. Το LED "chain okay" δίνει μια ένδειξη της σωστής λειτουργίας μιας συγκεκριμένης αλυσίδας επικοινωνίας ή μιας ακολουθίας λειτουργιών εντός του συστήματος. Αυτό βοηθά τους τεχνικούς να εντοπίζουν γρήγορα εάν υπάρχουν προβλήματα στη ροή δεδομένων ή λειτουργιών, διευκολύνοντας την ταχύτερη αντιμετώπιση προβλημάτων.
• Σημείο διαγνωστικού ελέγχου
  • Το "dcom." Το σημείο δοκιμής στην κάτω δεξιά γωνία είναι ένα πολύτιμο διαγνωστικό εργαλείο. Επιτρέπει στους τεχνικούς να μετρούν βασικές ηλεκτρικές παραμέτρους όπως τα επίπεδα τάσης, τις κυματομορφές σήματος ή την παρουσία συγκεκριμένων σημάτων. Σε περίπτωση δυσλειτουργίας, αυτό το σημείο δοκιμής μπορεί να χρησιμοποιηθεί για να απομονωθεί γρήγορα το πρόβλημα. Για παράδειγμα, εάν υπάρχει πρόβλημα με την επικοινωνία μεταξύ του DS3800HXTA και άλλων εξαρτημάτων, το σημείο δοκιμής μπορεί να χρησιμοποιηθεί για τον έλεγχο της ακεραιότητας των σημάτων επικοινωνίας, εάν βρίσκονται στα σωστά επίπεδα τάσης και έχουν τα αναμενόμενα μοτίβα κυματομορφής.

• 3. Επικοινωνία και Επεξεργασία Σήματος

• Σχεδίαση διπλού συνδέσμου
  • Οι αρσενικοί και θηλυκοί σύνδεσμοι στις απέναντι πλευρές της πλακέτας κυκλώματος επιτρέπουν την απρόσκοπτη επικοινωνία με άλλες πλακέτες στο σύστημα βιομηχανικού ελέγχου. Αυτός ο σχεδιασμός επιτρέπει μια ποικιλία διαμορφώσεων σύνδεσης, καθιστώντας το συμβατό με διαφορετικούς τύπους πλακών και εξοπλισμού. Οι σύνδεσμοι έχουν σχεδιαστεί για να διασφαλίζουν αξιόπιστες και ασφαλείς συνδέσεις, ελαχιστοποιώντας τον κίνδυνο απώλειας σήματος ή ηλεκτρικών παρεμβολών. Για παράδειγμα, σε ένα σύνθετο βιομηχανικό δίκτυο όπου πολλές πλακέτες πρέπει να ανταλλάσσουν δεδομένα, το DS3800HXTA μπορεί να χρησιμοποιήσει αυτές τις υποδοχές για επικοινωνία με πλακέτες απόκτησης δεδομένων, επεξεργαστές ελέγχου ή μονάδες οθόνης.
• Συστοιχίες δικτύου αντιστάσεων
  • Οι πέντε συστοιχίες δικτύου αντιστάσεων είναι ευέλικτα στοιχεία για την επεξεργασία σήματος. Μπορούν να χρησιμοποιηθούν για μετατροπή αναλογικού σε ψηφιακό, όπου βοηθούν στη μετάφραση των σημάτων αναλογικού αισθητήρα σε ψηφιακές τιμές που μπορούν να υποστούν επεξεργασία από τα ψηφιακά στοιχεία της πλακέτας. Επιπλέον, είναι χρήσιμα για εφαρμογές διαίρεσης τάσης. Στα βιομηχανικά συστήματα ελέγχου, διαφορετικά εξαρτήματα μπορεί να απαιτούν συγκεκριμένα επίπεδα τάσης. Τα δίκτυα αντιστάσεων μπορούν να διαμορφωθούν ώστε να διαιρούν την τάση εισόδου στο κατάλληλο επίπεδο για αυτά τα εξαρτήματα. Για παράδειγμα, εάν ένας αισθητήρας εξάγει μια τάση που είναι πολύ υψηλή για τα εσωτερικά κυκλώματα επεξεργασίας της πλακέτας, το δίκτυο αντιστάσεων μπορεί να χρησιμοποιηθεί για τη μείωση της τάσης σε ένα κατάλληλο επίπεδο.

• 4. Σύστημα - Επίπεδο Ολοκλήρωσης και Έλεγχος

• Συμβατότητα με συστήματα GE
  • Το DS3800HXTA έχει σχεδιαστεί για να είναι πλήρως συμβατό με άλλα εξαρτήματα της σειράς GE Speedtronic Mark IV. Αυτό επιτρέπει την απρόσκοπτη ενσωμάτωση στα υπάρχοντα συστήματα βιομηχανικού ελέγχου. Σε μια μονάδα παραγωγής ενέργειας που χρησιμοποιεί το Speedtronic Mark IV της GE για έλεγχο στροβίλου, το DS3800HXTA μπορεί να λειτουργήσει σε αρμονία με άλλες πλακέτες που είναι υπεύθυνες για την παρακολούθηση των παραμέτρων του στροβίλου, τον έλεγχο της έγχυσης καυσίμου ή την επικοινωνία με το συνολικό σύστημα διαχείρισης της εγκατάστασης. Αυτή η συμβατότητα μειώνει την πολυπλοκότητα του σχεδιασμού και της υλοποίησης του συστήματος.
• Ευέλικτες Λειτουργίες Ελέγχου
  • Η πλακέτα είναι ικανή να εκτελεί ένα ευρύ φάσμα λειτουργιών ελέγχου. Μπορεί να εμπλέκεται στον έλεγχο αεριοστροβίλων ή ατμοστρόβιλων, στέλνοντας σήματα για προσαρμογή παραμέτρων όπως η ροή καυσίμου, η ταχύτητα του στροβίλου και οι γωνίες πτερυγίων. Επιπλέον, μπορεί να αλληλουχήσει βοηθητικό εξοπλισμό όπως αντλίες και βαλβίδες, διασφαλίζοντας ότι όλα τα εξαρτήματα λειτουργούν με τη σωστή σειρά. Στην περίπτωση των διαδικασιών ψύξης και εκκίνησης, το DS3800HXTA μπορεί να διαχειριστεί αυτές τις διαδικασίες, διασφαλίζοντας την ασφαλή και αποτελεσματική λειτουργία ολόκληρου του βιομηχανικού συστήματος

Τεχνικές Παράμετροι:DS3800HXTA

• Διαστάσεις: Οι συγκεκριμένες διαστάσεις της πλακέτας δεν αναφέρονται λεπτομερώς στις διαθέσιμες πηγές, αλλά έχει τυπικό συντελεστή μορφής πλακέτας τυπωμένου κυκλώματος με τρύπες από το εργοστάσιο στις τέσσερις γωνίες και δύο κλιπ στερεωμένα σε δύο γωνίες για τοποθέτηση.

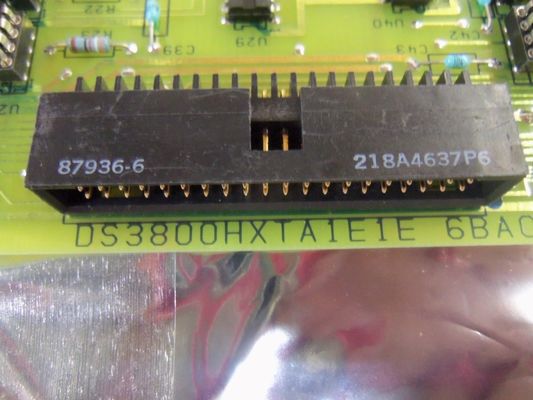

• Συνδέσεις: Διαθέτει έναν αρσενικό (218A4637-P6) και έναν θηλυκό σύνδεσμο τοποθετημένο στις απέναντι πλευρές της πλακέτας για επικοινωνία με άλλα PCB.

Ηλεκτρικά Εξαρτήματα

• Ολοκληρωμένα Κυκλώματα: Είναι κατασκευασμένο με 40 ολοκληρωμένα κυκλώματα, συμπεριλαμβανομένων εξαρτημάτων όπως το Texas Instruments AM26LS33ACN (τετραδιαφορικός δέκτης) και SN75172N (οδηγός τετραπλής διαφορικής γραμμής).
• Συστοιχίες δικτύου αντιστάσεων: Υπάρχουν πέντε συστοιχίες δικτύου αντιστάσεων τοποθετημένες παράλληλα στις μεγάλες πλευρές της πλακέτας. Η τάση λειτουργίας (max) αυτών των συστοιχιών αντιστάσεων είναι 25V.

Ενδείξεις σήματος και σημεία δοκιμής

• LED: Διαθέτει δύο κόκκινες λυχνίες LED με την ένδειξη "ισοτιμία εντάξει" και "αλυσίδα εντάξει" που χρησιμοποιούνται για την ένδειξη της κατάστασης σε πραγματικό χρόνο.
• Σημείο δοκιμής: Υπάρχει ένα σημείο δοκιμής με την ένδειξη "dcom". βρίσκονται κοντά στα δύο LED, τα οποία μπορούν να χρησιμοποιηθούν για διαγνωστικούς σκοπούς.

Ανάμικτος

• Ανταλλακτικές τρύπες: Διαθέτει μια σειρά από εφεδρικές επενδυμένες οπές (PTH) για την προσθήκη υλικού.

Εφαρμογές: DS3800HXTA

• Αλληλουχία Στροβίλων: Σε συστήματα παραγωγής ενέργειας με αεριοστρόβιλο και ατμοστρόβιλο, το DS3800HXTA χρησιμοποιείται για την αλληλουχία της εκκίνησης και του τερματισμού λειτουργίας των στροβίλων και των βοηθητικών τους. Εξασφαλίζει ότι κάθε εξάρτημα λειτουργεί με τη σωστή σειρά και την κατάλληλη στιγμή, για παράδειγμα, συντονίζοντας την εκκίνηση αντλιών, βαλβίδων και άλλου βοηθητικού εξοπλισμού πριν αρχίσει να περιστρέφεται ο στρόβιλος και κλείνοντας σωστά μετά τη διακοπή του στροβίλου.
• Προσαρμογή παραμέτρων: Μπορεί να στείλει σήματα για να ρυθμίσει διάφορες παραμέτρους του στροβίλου, όπως ροή καυσίμου, ταχύτητα στροβίλου και γωνίες πτερυγίων, για να διατηρήσει τη σταθερή λειτουργία του στροβίλου στην επιθυμητή ταχύτητα και φορτίο και να βελτιώσει την απόδοση και την απόδοση του στροβίλου.

Συστήματα Βιομηχανικού Αυτοματισμού και Ελέγχου

• Μετάδοση και Επικοινωνία Δεδομένων: Με τους αρσενικούς και θηλυκούς συνδέσμους και μια σειρά από ολοκληρωμένα κυκλώματα, το DS3800HXTA μπορεί να χρησιμοποιηθεί για αξιόπιστη μετάδοση δεδομένων και επικοινωνία μεταξύ διαφορετικών εξαρτημάτων σε συστήματα ελέγχου βιομηχανικού αυτοματισμού. Μπορεί να μεταδίδει δεδομένα αισθητήρα, σήματα ελέγχου και πληροφορίες κατάστασης, επιτρέποντας την απρόσκοπτη λειτουργία και τον συντονισμό ολόκληρου του συστήματος.
• Επεξεργασία και μετατροπή σήματος: Οι πέντε συστοιχίες δικτύου αντιστάσεων και τα πολλαπλά ολοκληρωμένα κυκλώματα στην πλακέτα μπορούν να εκτελέσουν μετατροπή αναλογικού σε ψηφιακό, διαίρεση τάσης και άλλες λειτουργίες επεξεργασίας σήματος. Μπορεί να μετατρέψει αναλογικά σήματα από αισθητήρες σε ψηφιακά σήματα για επεξεργασία από το σύστημα ελέγχου και επίσης να παράγει κατάλληλα αναλογικά ή ψηφιακά σήματα εξόδου για τον έλεγχο ενεργοποιητών και άλλων συσκευών.

Παρακολούθηση και Προστασία Εξοπλισμού

• Παρακολούθηση κατάστασης συστήματος: Οι δύο κόκκινες λυχνίες LED με την ένδειξη "ισότητα εντάξει" και "αλυσίδα εντάξει" και το "dcom". Το σημείο δοκιμής στο DS3800HXTA μπορεί να χρησιμοποιηθεί για την παρακολούθηση της κατάστασης του συστήματος σε πραγματικό χρόνο, συμπεριλαμβανομένης της ακεραιότητας μετάδοσης δεδομένων, της κατάστασης της αλυσίδας επικοινωνίας και των βασικών ηλεκτρικών παραμέτρων. Οι τεχνικοί μπορούν να εντοπίσουν γρήγορα δυσλειτουργίες του συστήματος και να λάβουν τα κατάλληλα μέτρα για να εξασφαλίσουν την ασφαλή λειτουργία του εξοπλισμού.
• Ανοχή σφαλμάτων και πλεονασμός: Ως μέρος του συστήματος GE Speedtronic Mark IV, το DS3800HXTA επωφελείται από τις ενσωματωμένες απολύσεις του συστήματος. Εάν μια πλακέτα αντιμετωπίσει πρόβλημα, τα ενσωματωμένα chipsets με απολύσεις μπορούν να αναδιανείμουν αυτόματα το φορτίο του συστήματος για να εξασφαλίσουν τη συνεχή λειτουργία ολόκληρου του συστήματος, ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας και τις απώλειες παραγωγής1

Προσαρμογή: DS3800HXTA

• Προσθήκη εξαρτημάτων: Η πλακέτα έχει μια σειρά από εφεδρικές επιμεταλλωμένες οπές (PTH) και 8 ζεύγη εφεδρικών PTH κοντά στο κέντρο. Οι χρήστες μπορούν να προσθέσουν εξαρτήματα όπως αντιστάσεις, πυκνωτές ή άλλα ολοκληρωμένα κυκλώματα σύμφωνα με συγκεκριμένες ανάγκες για να επεκτείνουν τη λειτουργικότητα της πλακέτας ή να προσαρμοστούν σε ειδικά σενάρια εφαρμογών.
• Τροποποίηση συνδετήρα: Παρόλο που η πλακέτα είναι εξοπλισμένη με έναν αρσενικό και έναν θηλυκό σύνδεσμο για επικοινωνία με άλλα PCB, σε ορισμένες περιπτώσεις, εάν οι απαιτήσεις σύνδεσης με συγκεκριμένες συσκευές δεν ταιριάζουν, είναι δυνατό να τροποποιηθούν ή να αντικατασταθούν οι υποδοχές για να διασφαλιστεί η συμβατότητα με άλλο εξοπλισμό στο το σύστημα.

Προσαρμογή λογισμικού και υλικολογισμικού

• Προγραμματισμός συναρτήσεων: Στο πλαίσιο του συστήματος Mark IV, το DS3800HXTA μπορεί να προσαρμοστεί σε κάποιο βαθμό σε λογισμικό. Με τον επαναπρογραμματισμό των μικροεπεξεργαστών και των ενσωματωμένων chipset στην πλακέτα, η λογική επεξεργασίας σήματος και το πρωτόκολλο επικοινωνίας μπορούν να προσαρμοστούν ώστε να πληρούν τις ειδικές απαιτήσεις ελέγχου διαφορετικών αεριοστροβίλων και ατμοστρόβιλων ή συστημάτων βιομηχανικού αυτοματισμού.
• Ενημερώσεις υλικολογισμικού: Η GE ενδέχεται να εκδίδει ενημερώσεις υλικολογισμικού από καιρό σε καιρό για να βελτιώσει την απόδοση, τη σταθερότητα και τη συμβατότητα της πλακέτας. Οι χρήστες μπορούν να προσαρμόσουν τη διαδικασία αναβάθμισης υλικολογισμικού σύμφωνα με την πραγματική τους κατάσταση, για να διασφαλίσουν ότι η πλακέτα έχει πάντα την καλύτερη απόδοση και τις πιο πρόσφατες δυνατότητες.

Προσαρμογή ενοποίησης συστήματος

• Προσαρμογή διεπαφής: Κατά την ενσωμάτωση του DS3800HXTA σε ένα μεγάλο βιομηχανικό σύστημα ελέγχου, η διεπαφή μεταξύ της πλακέτας και άλλων υποσυστημάτων μπορεί να προσαρμοστεί. Αυτό περιλαμβάνει την προσαρμογή της ηλεκτρικής διεπαφής, του πρωτοκόλλου επικοινωνίας και της μορφής δεδομένων για την εξασφάλιση απρόσκοπτης σύνδεσης και αλληλεπίδρασης μεταξύ της πλακέτας και του συνολικού συστήματος.
• Διαμόρφωση πλεονασμού: Ως μέρος του συστήματος Mark IV με ενσωματωμένες απολύσεις, οι χρήστες μπορούν να προσαρμόσουν τη διαμόρφωση πλεονασμού του DS3800HXTA σύμφωνα με τις απαιτήσεις αξιοπιστίας του συγκεκριμένου περιβάλλοντος εφαρμογής. Για παράδειγμα, η προσαρμογή της λειτουργίας δημιουργίας αντιγράφων ασφαλείας και η στρατηγική εναλλαγής των περιττών στοιχείων για τη βελτιστοποίηση της αξιοπιστίας και της διαθεσιμότητας του συστήματος.
