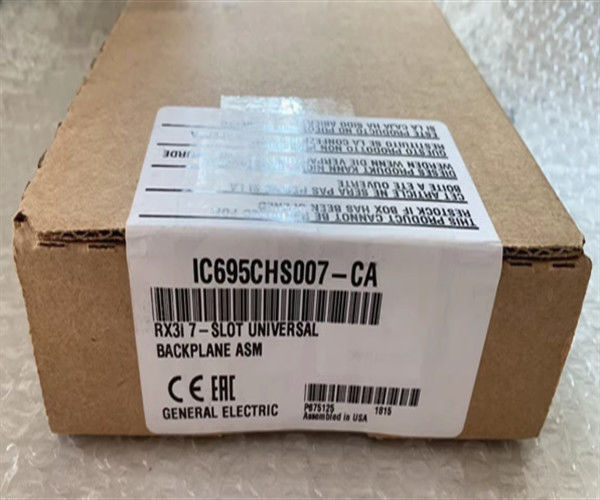

Επανασκευασμένο GE-Emerson IC695CHS007 PACSystems Rx3i Universal Backplane

Περιγραφή του προϊόντος  IC695CHS007

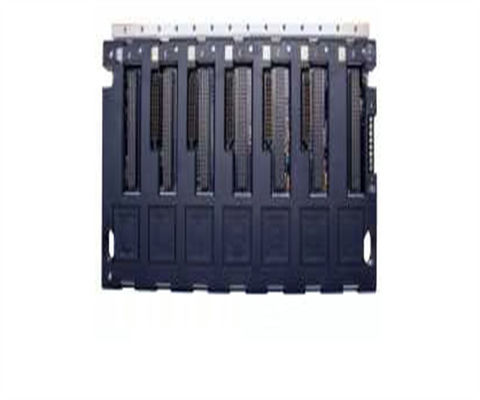

Το IC695CHS007 είναι ένα καθολικό backplane από τη σειρά PACSystem RX3i Programmable Automation Controller (PAC).που προορίζονται για μονάδες τροφοδοσίας ηλεκτρικής ενέργειας και μονάδες I/OΥποστηρίζει εγγενώς οποιαδήποτε μονάδα Ε/Ε και επιλογής της σειράς PACsystem RX3i, καθώς και μονάδες Ε/Ε και επιλογής της σειράς 90-30.

Η θέση IC695CHS007 0 προορίζεται για την εγκατάσταση τροφοδοσίας IC695. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modulesΗ θέση 6 που είναι η πιο δεξιά και τελευταία θέση, υποστηρίζει μόνο PCI, συμβατή μόνο με τις μονάδες RX3i.

Ο IC695CHS007 χρησιμοποιείται ιδανικά για εφαρμογές με περιορισμένο χώρο τοποθέτησης ή για την υλοποίηση αρχιτεκτονικής απομακρυσμένης I/O.Η ενότητα αυτή είναι εφοδιασμένη με μια λωρίδα τερματικού 24 VDC που βρίσκεται στο αριστερό άκρο του ράκου. Ένα σημείο γείωσης του πίσω επιπέδου και μια ολοκληρωμένη ράβδο γείωσης για τη σύνδεση των συνδέσεων ασπίδας και γείωσης της μονάδας υποδοχής του ράκα.Αριθμοί κουβέρτες είναι επίσης εκτυπωμένα με σαφήνεια σε αυτό το ράφι για να τοποθετήσετε τις ενότητες αναλόγως.

Το IC695CHS007 διατίθεται σε δύο (2) εκδόσεις, ειδικότερα,IC695CHS007-AA που είναι η αρχική έκδοση και η μεταγενέστερη έκδοση IC695CHS007-BA η οποία περιλαμβάνει μηχανικές βελτιώσεις ειδικά με τον συνδετήρα PCI του πλαισίου..

Το IC695CHS007 έχει σχεδιαστεί μόνο για οριζόντια κοπή. Άλλοι προσανατολισμοί τοποθέτησης μπορεί να επηρεάσουν την ροή αέρα και τελικά να επηρεάσουν τις επιδόσεις του συστήματος.Αυτό το ράφι τοποθετείται απευθείας στο υποπίνακα του περίβληματος μέσω της διαθέσιμης τρύπας τοποθέτησης στο πλαίσιο.

Το GE IC695CHS007 backplane είναι ένα καθολικό backplane που αποτελεί μέρος της σειράς RX3i PACSystems που σχεδιάστηκε και κατασκευάστηκε από την GE Fanuc και είναι μια αντικατάσταση για το σύστημα σειράς 90-30.Το IC695CHS007 backplane έχει τάση εισόδου +24 VoltsΟι χρήστες θα πρέπει να σημειώσουν ότι η προτεινόμενη μέθοδος τοποθέτησης πρέπει να περιλαμβάνει οριζόντιο προσανατολισμό και εγκατάσταση σε προστατευτικό περίβλημα με ελάχιστη βαθμολογία προστασίας IP 20 (τύπος NEMA 1).Το παγκόσμιο backplane IC695CHS007 έχει ένα σημείο γείωσης μαζί με την τερματική λωρίδα που βρίσκεται στο αριστερό άκροΕπίσης, το backplane περιλαμβάνει μια ενσωματωμένη μπάρα γείωσης και ορατούς αριθμούς στροφών για τη διαμόρφωση και παρέχει υποστήριξη για συστήματα και προαιρετικές ενότητες από άλλους κατασκευαστές.

Το IC695CHS007 backplane έχει εσωτερικό ρεύμα 240 milliamps σε 5 Volts DC και ρεύμα 600 milliamps σε 3,3 Volts DC και διαθέτει 7 διαθέσιμες υποδομές για εξαρτήματα.Τα υποστηριζόμενα συστατικά μπορούν να περιλαμβάνουν συστατικά PCI I/O όπως το IC693Τα συμβατά συστατικά PCI αρχίζουν με τον κωδικό προϊόντος IC695.Τα backplanes της GE όπως το backplane IC695CHS007 μπορούν να χρησιμοποιηθούν σε επικίνδυνες περιοχές αλλά απαιτούν ένα περίβλημα με υψηλότερο βαθμό προστασίας σε αυτά τα περιβάλλονταΗ ελάχιστη βαθμολογία προστασίας για επικίνδυνες τοποθεσίες είναι IP 54.Το IC695CHS007 backplane δεν απαιτεί πολύ χώρο εγκατάστασης, αλλά χρειάζεται τουλάχιστον 4 ίντσες χώρο από όλες τις πλευρές, προκειμένου να έχει σωστή ψύξηΟι καθορισμένες διαστάσεις της μονάδας είναι 141,4 x 264,9 x 147,3 χιλιοστά (5,5 x 10,4 x 5,8 ίντσες).

Τεχνικές προδιαγραφές IC695CHS007
