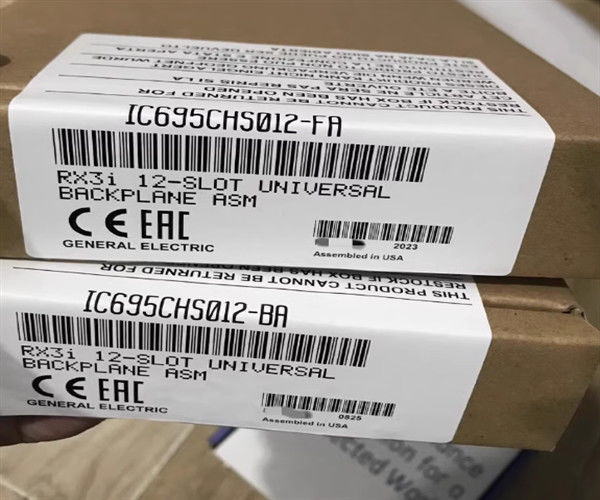

GE Fanuc PACSystems RX3i 12 Slot High Speed Controller Βάση Ψηφιακού I O Μοντέλου IC695CHS012

Περιγραφή του προϊόντος IC695CHS012

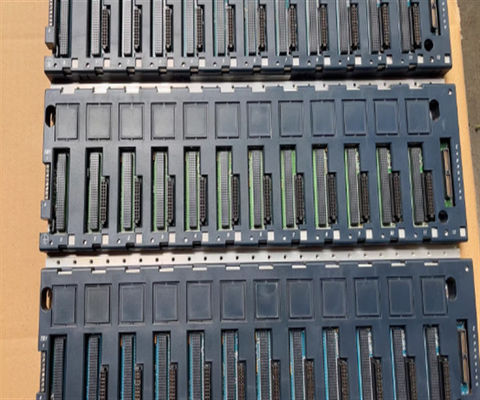

Το IC695CHS012 είναι ένα παγκόσμιο backplane PACSystem RX3i.Τα backplanes είναι απαραίτητα εξαρτήματα, καθώς παρέχει στεγασμό στις ενότητες RX3i και τη συνδεσιμότηταΕπίσης, φιλοξενεί το δίκτυο επικοινωνίας όπου πραγματοποιείται η εσωτερική επικοινωνία μεταξύ των μονάδων.

Το IC695CHS012 έχει κατανάλωση ισχύος 600 mA @ 3.3 VDC και 240 mA @ 5 VDC. Έχει φυσικές διαστάσεις 18,01 x 5,57 x 5,80 (457,5 x 141,5 x 147,32) και υποστηρίζει οριζόντια τοποθέτηση.Πρέπει να τοποθετείται μέσα σε περίβλημα που προσφέρει βαθμολογία προστασίας IP20 / NEMA / UL τύπου 1Για φυσική ψύξη και προώθηση της επαρκούς κυκλοφορίας αέρα, το πίσω επίπεδο πρέπει να έχει διαχωρισμό 102 mm ή 4 ίντσες σε όλες τις πλευρές του υλικού.το IC695CHS012 πρέπει να είναι εγκατεστημένο μέσα σε περίβλημα IP54 ή μεγαλύτερο με μηχανική αντοχή που να αντέχει 3.5 Τζαούλ ενέργειας πρόσκρουσης.

Το IC695CHS012 υποστηρίζει τη θερμή ανταλλαγή της μονάδας ή του αφαιρούμενου και την τοποθέτηση κάτω από ισχύ. This provides a distinct advantage as it effectively reduces downtime and permits maintenance activities such as module replacement and integrity verification to be carried out without affecting the present operating mode of the attached controller and modulesΕπιπλέον, αυτό το backplane υποστηρίζει την εγκατάσταση προαιρετικής πλακέτας βάσης όπως η βάση του ελεγκτή και η βάση επέκτασης Ethernet.

Το IC695CHS012 backplane είναι εφοδιασμένο με τερματικό μπλοκ TB1 που επιτρέπει την τερματισμό της προαιρετικής εξωτερικής πηγής ενέργειας 24VDC για χρήση από ορισμένες μονάδες IC693 και IC694.Συνιστάται η χρήση καλωδίων AWG 14-22 μεμονωμένων καλωδίων.

Το IC695CHS012 backplane έχει εσωτερικό ρεύμα 240 milliamps σε 5 Volts DC και ρεύμα 600 milliamps σε 3,3 Volts DC.Το πλάνο πίσω πρέπει να τοποθετείται οριζόντια και απαιτεί τουλάχιστον 102 χιλιοστά (4 ίντσες) χώρου από όλες τις πλευρές για να λειτουργεί σωστά και να είναι ψυγμένο με αέραΤα υποστηριζόμενα τερματικά εισόδου που χρησιμοποιούνται με το IC695CHS012 χρησιμοποιούν μεμονωμένα καλώδια μεγέθους από 14 έως 22 AWG.Οι τερματικοί σταθμοί στις θέσεις 7 και 8 χρησιμοποιούνται συνήθως για απομονωμένες εξωτερικές πηγές ενέργειαςΚάθε σχισμή στο πίσω πλάνο IC695CHS012 είναι ρυθμισμένη για να δέχεται διαφορετικά συστατικά, για παράδειγμα, οι πηγές ισχύος συνεχούς ρεύματος συνδέονται σε μια ενιαία σχισμή, αλλά οι πηγές ισχύος εναλλασσόμενης τάσης προορίζονται για 2 σχισμές.

Το GE Fanuc / Emerson Automation IC695CHS012 είναι ένα παγκόσμιο backplane PACSystem RX3i.Αυτό το backplane υποστηρίζει θερμή ανταλλαγή των μονάδων κατανάλωση ισχύος 600 mA @ 3.3 VDC και 240 mA @ 5 VDC.
