GE PACSystems RX3i PLC IC695ALG808 Ψηφιακή μονάδα I/O 20 Επαναχρηστική τηλεχειριστή I/O

Περιγραφή του προϊόντοςfIC695ALG808

Ο IC695ALG808 είναι μια αναλογική μονάδα εξόδου από την Emerson Automation, που παλαιότερα κατασκευάζεται από την GE Intelligent Platforms (GE IP).Η ενότητα αυτή συνοδεύεται από οκτώ (8) χωριστά απομονωμένα κανάλια εξόδου που είναι ρυθμιζόμενα για την παροχή σημάτων ρεύματος 0-20 mA / 4-20 mA και σημάτων τάσης +/- 10 VDC / 0-10 VDCΤο IC695ALG808 μπορεί να χρησιμοποιηθεί για την παροχή σημάτων εξόδου σε συσκευές διαμόρφωσης: κινητήρες μεταβλητής συχνότητας (VFD), βαλβίδες ελέγχου, αποσβεστήρες, λουβέρες και άλλες συσκευές.Μπορεί επίσης να χρησιμοποιηθεί για την αποστολή σημάτων σε μετρητές πάνελ και καταγραφείς δεδομένων που αντιπροσωπεύουν άμεσα μια συγκεκριμένη μεταβλητή για τοπική ανάγνωση και καταγραφήΤο IC695ALG808 είναι συμβατό με μια ποικιλία τερματικών τεμαχίων όπως Box-style (IC694TBB032), Extended Box-style (IC694TBB132), Spring-style (IC694TBS032), ή Extended Spring-style (IC694TBS132).Η ενότητα αυτή απαιτεί ένα εξωτερικό 24 VDC που τερματίζεται απευθείας στο τερματικό τετράγωνο του μοντέλου για να επιτρέψει στην ενότητα να παράγει τα επιθυμητά σήματα εξόδου.. Όλα τα κανάλια του IC695ALG808 είναι ρυθμιζόμενα από λογισμικό. Άλλες παραμέτρους που μπορούν να ρυθμιστούν περιλαμβάνουν ρυθμίσεις συναγερμού όπως πολύ χαμηλός, χαμηλός, υψηλός και πολύ υψηλός συναγερμός, αναφορά σφαλμάτων μονάδας,Κλειδώσεις συναγερμούΕπιπλέον, η ενότητα αυτή μπορεί να ρυθμιστεί με εξάρτηση εξόδου για να περιορίσει σωστά την έξοδο για να επιτύχει την απαιτούμενη έξοδο στη διαδικασία.Ο IC695ALG808 έχει ανάλυση εξόδου 15 bits όταν είναι ρυθμισμένος να παράγει +/- 10VDC, 0-20 mA και 4-20 mA ενώ 14 bits επιτυγχάνεται όταν είναι ρυθμισμένος για σήμα εξόδου 0-10 VDC.έχει αναλογικό ρυθμό αναβάθμισης 8 χιλιοστά του δευτερολέπτου σε όλα τα κανάλια.

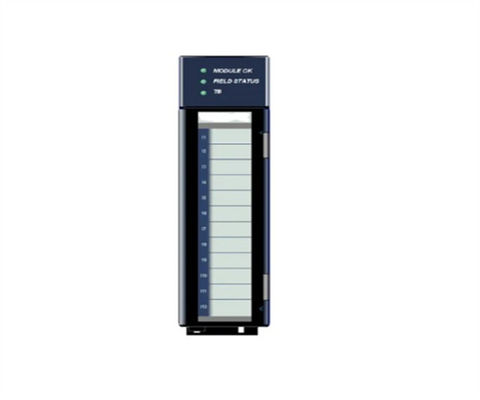

Η μονάδα εξόδου IC695ALG808 έχει σχεδιαστεί και κατασκευαστεί από τη GE Fanuc και είναι ένα ισχυρό στοιχείο που έρχεται σε βιομηχανικό σκελετό με δείκτες για την κατάσταση της μονάδας,κατάσταση πεδίουΗ ενότητα έχει αναπτυχθεί για τη σειρά RX3i PACSystems και τοποθετείται στο καθολικό πλάνο του συστήματος.Η μονάδα IC695ALG808 τροφοδοτείται από εξωτερική πηγή με ονομαστική τάση 24 Volts DC και ρεύμα έως 600 milliampsΗ ενότητα έχει 8 διαθέσιμα κανάλια που μπορούν να χρησιμοποιηθούν είτε για λειτουργία τάσης είτε για λειτουργία ρεύματος. Όλα τα κανάλια είναι αναλογικά και απομονωμένα.στυλ κουτιούΗ μονάδα εξόδου IC695ALG808 λειτουργεί στο εύρος τάσης από 0 έως +10 Volts ή -10 έως +10 Volts,και το εύρος ρεύματος του είναι από 0 έως 20 milliamps ή 4 έως 20 milliampsΤο πίσω πλάνο της μονάδας απαιτεί 80 milliamps όταν είναι συνδεδεμένο με μια ονομαστική πηγή ισχύος 3,3 Volts.η μονάδα έχει μέγιστο φορτίο εξόδου 1350 Ωμ και διαλύει μέγιστη ισχύ 7Επιπλέον, η μονάδα IC695ALG808 περιλαμβάνει προστασία από υπερτάσεις ρεύματος εξόδου για τάση -30 Volts για 60 δευτερόλεπτα και +30 Volts για 1 ώρα.Η μετατόπιση κέρδους εξόδου του ενότητας για την έξοδο τάσης είναι 20 ppm ανά βαθμό Κελσίου και είναι 35 ppm ανά βαθμό Κελσίου για την τρέχουσα έξοδοΗ μονάδα IC695ALG808 διαθέτει χρόνο εξόδου τάσης/ρεύματος 2 χιλιοστά του δευτερολέπτου.

Το IC695ALG808 είναι ένα απομονωμένο αναλογικό μοντέλο εξόδου PACSystem RX3i Programmable Automation Controller (PAC) που παλαιότερα κατασκευάζονταν από την GE Intelligent Platforms (GE IP) και τώρα υπό την Emerson Automation.Η ενότητα αυτή διαθέτει οκτώ (8) κανάλια εξόδου ρυθμιζόμενα για σήματα ρεύματος 0 έως 20 mA και 4 έως 20 mA και σήματα τάσης ± 10V και 0 έως 10VΗ ενότητα αυτή είναι εγκατεστημένη σε ένα RX3i universal backplane και απαιτεί εξωτερική παροχή ενέργειας 24 VDC.Έχει ανάλυση εξόδου 14 bits για την έξοδο 0-10 VDC και 15 bits για τα υπόλοιπα σήματα εξόδου.
