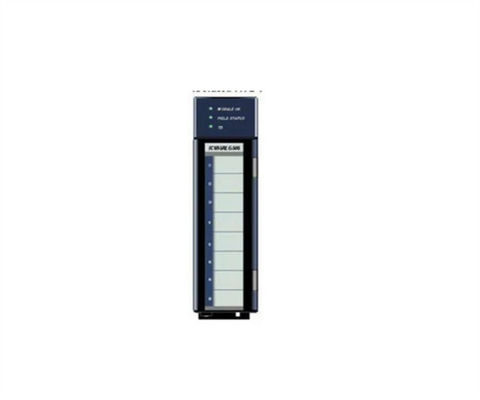

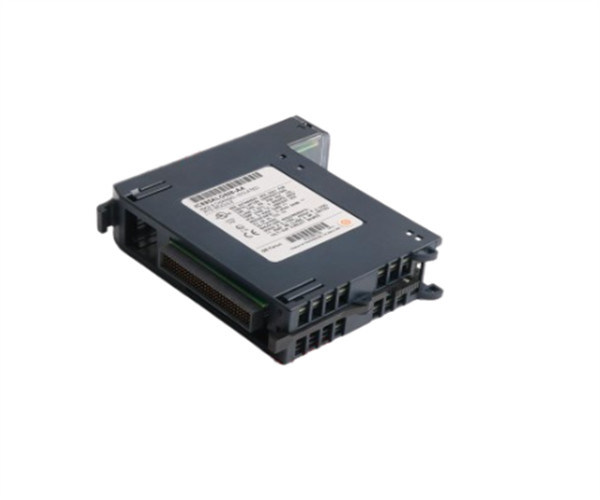

GE Fanuc IC695ALG508 Ψηφιακή μονάδα I O ΜΟΔΟΛΗ ΑΙΣΟΛΑΤΗ RTD ΕΠΙΤΡΟΠΗ ΜΟΔΟΛΗ Υψηλής χωρητικότητας

Περιγραφή του προϊόντος IC695ALG508

Ο IC695ALG508 είναι μια μονάδα εισόδου ανιχνευτή θερμοκρασίας αντίστασης (RTD) που αποτελεί μέρος της πλατφόρμας PACSystem RX3i Programmable Automation Controller (PAC).Αυτή η μονάδα κατασκευάζεται από την Emerson Automation.Προμηθεύεται με οκτώ (8) απομονωμένα διακριτικά κανάλια εισόδου και υποστηρίζει άμεση είσοδο RTD και εισόδων αντίστασης.Η ενότητα αυτή υποστηρίζει τύπους εισροών ΕΤΑ, όπως 50, 100, 200, 500 και 1000 ωμ Πλατίνα 385 (IEC751 1983, Τροποποίηση 2 1995; JISC 1604 1997); 50, 100, 200, 500 και 1000 ωμ Πλατίνα 391.6 (JISC 1604: 1981); 100 ωμ, 200 ωμ, 500 ωμ,και 1000 Ωμ Νικέλιο 618 (DIN 43760 Sept. 1987); 120 ωμ Νικέλιο 672 (MINCO Εφαρμογή Βοήθεια # 18, 5/90 Τύπος Ni); 10, 50, και 100 ωμ Χαλκό 426 (SAMA RC21-4-1966) και 604 ωμ Νικέλιο-Σιδήρου 518.0-525Η ενότητα αυτή έχει επιλέξιμες μονάδες μέτρησης, συγκεκριμένα βαθμούς Κελσίου, βαθμούς Φαρενάιτ ή Ωμ.Έχει επίσης ρυθμιζόμενη προεπιλογή ή κρατήστε την τελευταία κατάσταση ως αντίδραση σε αποτυχία του συστήματος και αλλαγή λειτουργικής λειτουργίας του CPUΗ ενότητα αυτή υποστηρίζει Two-Wire, Three-Wire και Four-Wire RTD αισθητήρες.Κάθε κανάλι έρχεται επίσης με επιλεξιμότατες ρυθμίσεις φίλτρου διαχωρισμού από 2.3 Hz έως 28 Hz. Για τον τερματισμό των καλωδίων εισόδου, η ενότητα αυτή χρησιμοποιεί Box-style (IC694TBB032), Extended Boxstyle (IC694TBB132), Spring-style (IC694TBS032),ή Τερματικό μπλοκ με επεκταμένο στυλ ελατήριας (IC694TBS132)Για την προστατευόμενη καλωδίωση, συνιστάται η χρήση των τύπων των εκτεταμένων τερματικών μπλοκ, καθώς αυτά τα μπλοκ παρέχουν επιπλέον βάθος καλυμμάτων.

Η μονάδα εισόδου του ανιχνευτή θερμοκρασίας αντίστασης (RTD) GE Fanuc IC695ALG508 προσφέρει 8 απομονωμένα διακριτικά κανάλια εισόδου RTD.Κάθε κανάλι μπορεί να ρυθμιστεί ξεχωριστά ως τύπος εισόδου RTD ή τύπος εισόδου αντίστασηςΟι τύποι εισόδου RTD περιλαμβάνουν ονομαστικές αντίστασης 1000, 500, 200, 100, και 50 Ωμ, 1000, 500, 200, 100, και 50 Ωμ, 1000, 500, 200, και 100 Ωμ, 120 Ωμ, 604 Ωμ, ή 100, 50,και 10 Ωμ ανάλογα με το από τι είναι φτιαγμέναΟι τύποι εισόδου αντίστασης περιλαμβάνουν τιμές αντίστασης 4000, 3000, 2000, 1000, 500 και 250 Ωμ.Η εν λόγω μονάδα εισόδου RTD μπορεί να χρησιμοποιηθεί με τερματικά μπλοκ, συμπεριλαμβανομένου του τερματικού μπλοκ τύπου ελατήριας IC694TBS032., το εκτεταμένο τερματικό μπλοκ IC694TBS132 τύπου ελαστικού, το τερματικό μπλοκ IC694TBB032 τύπου κουτιού ή το τερματικό μπλοκ IC694TBB132 τύπου κουτιού.Τα τερματικά τεμάχια πρέπει συνήθως να αγοράζονται ξεχωριστάΗ ενότητα εισόδου RTD GE Fanuc IC695ALG508 διαθέτει LED που περιλαμβάνουν το LED OK που δείχνει την κατάσταση της ενότητας, ενώ το LED κατάστασης πεδίου δείχνει εάν είναι συνδεδεμένη εξωτερική παροχή συνεχούς ενέργειας 24 Volts,εάν η τάση υπερβαίνει το ελάχιστο επίπεδοΗ μονάδα IC695ALG508 έχει προγραμματιζόμενη συχνότητα φίλτρου διαχωρισμού μεταξύ 2.3 Hertz και 28 Hertz για κάθε κανάλιΚάθε κανάλι έχει ένα επιλεξιμό φίλτρο δεδομένων εισόδου με δεδομένα πλανητικής στροφής IEEE 32 bit ή δεδομένα ακέραιων 16 bit.Αυτή η μονάδα βρίσκεται στο RX3i Universal backplaneΈχει εύρος θερμοκρασίας λειτουργίας από 0 έως 60 βαθμούς Κελσίου, εύρος θερμοκρασίας αποθήκευσης από -40 έως 85 βαθμούς Κελσίου και εύρος υγρασίας μη συμπύκνωσης από 5% έως 95%.

The IC695ALG508 is a PACSystem RX3i Programmable Automation Controller (PAC) Resistance Temperature Detector (RTD) Input module formerly manufactured by GE Intelligent Platforms (GE IP) now under Emerson AutomationΗ ενότητα αυτή διαθέτει οκτώ (8) απομονωμένα, διαφορικά κανάλια εισόδου RTD. Κάθε κανάλι της ενότητας υποστηρίζει το Platinum 385, το Platinum 391.6Είναι επίσης συμβατό με εισόδους άμεσης αντίστασης όπως 0-260, 0-525, 0-1050, 0-2100, 0-3150, 0-4200 Ωμ.
