GE Fanuc IC695ALG628 Μη απομονωμένη ψηφιακή μονάδα IO Advanced Modbus/RTU Control Solution

Περιγραφή του προϊόντος GE Fanuc IC695ALG628 μη απομονωμένο

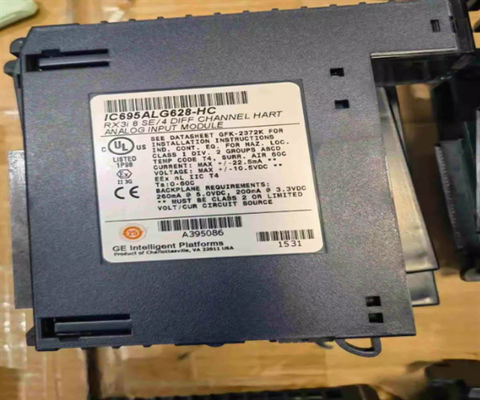

Το IC695ALG628 είναι μια αναλογική μονάδα εισόδου με δυνατότητα Highway Adressable Remote Transducer (HART) 5.0.Η σειρά PACSystem Rx3i διαθέτει οκτώ (8) αναλογικά κανάλια εισόδου όταν είναι διαμορφωμένα για μονοτελή και τέσσερα (4) κανάλια εισόδου εάν χρησιμοποιούνται για διαφορετική διαμόρφωση καλωδίωνΟι παραμέτροι και η διαμόρφωση του μοντέλου είναι πλήρως ρυθμιζόμενες από λογισμικό και κάθε κανάλι μπορεί να είναι ανεξάρτητα αναλογικό με υψηλό συναγερμό, χαμηλό συναγερμό,υψηλής έντασης συναγερμόςΕπιπλέον, οι συναγερμοί θετικού και αρνητικού ρυθμού αλλαγής καθώς και οι ρυθμιζόμενες διακοπές για συναγερμούς καναλιών και σφάλματα μπορούν να ρυθμιστούν ανάλογα.Αυτή η ενότητα έρχεται επίσης με ένα αναβαθμίσιμο firmware και εκτελεί αυτόματη βαθμονόμηση κάθε module εκκίνησηΤα αναλογικά κανάλια εισόδου των μονάδων είναι σχεδιασμένα για να δέχονται σήματα εισόδου +/-10 VDC, 0-10 VDC, +/- 5 VDC, 0-5 VDC, 1-5 VDC και 0-20 mA, 4-20 mA και +/- 20 mA.Διαθέτει ενσωματωμένο κυκλώματα μετατροπέα αναλογικού σε ψηφιακό (ADC) που μετατρέπει τα ληφθέντα αναλογικά δεδομένα σε 24-bit Integer σε 32-bit μητρώο ή αριθμό κυμαινόμενης στροφήςΚάθε κανάλι ενότητας έρχεται με μια ποικιλία επιλογών φίλτρου, που συνήθως χρησιμοποιούνται για την εξάλειψη της διακύμανσης του σήματος για μια πιο σταθερή ανάγνωση.0V + 5% / - 2Έχει ενσωματωμένη προστασία από υπερστροφή με ονομαστική τάση +/-28mA συνεχής, μέγιστη και προστασία από υπερφυσική τάση +/-60 VDC συνεχής, μέγιστη.Ο χρόνος ανίχνευσης ανοιχτού κυκλώματος του ενότητας είναι μέγιστος 1 δευτερόλεπτο..

The GE Fanuc IC695ALG628 non-isolated differential analog input module with HART (Highway Addressable Remote Transducer) communications for the RX3i PacSystem PLCs offers 4 differential and 8 single-ended input channelsΔιαθέτει 2 εσωτερικά modems HART και χαρακτηρίζεται από την ικανότητα επικοινωνίας HART με την έκδοση HART 5.0 σε κάθε κανάλι.+/-5 Volt DCΤο εύρος διαμόρφωσης ρεύματος για τα κανάλια εισόδου μπορεί να είναι είτε +/-20 milliamps, 0 έως 20 milliamps, ή 4 έως 20 milliamps. The GE Fanuc IC695ALG628 analog input module should be configured for a current range between 4 and 20 milliamps when the channels are connected to the Highway Addressable Remote Transducer communications systemΗ αναλογική μονάδα εισόδου GE Fanuc IC695ALG628 υποστηρίζει τη χρήση τερματικών τεμαχίων όπως το εκτεταμένο τεμαχίο τύπου IC694TBB132, το τεμαχίο τύπου IC694TBB032,το εκτεταμένο τεμαχίο τύπου ελαστικού IC694TBS132 και το τεμαχίο τύπου ελαστικού IC694TBS032Τα εκτεταμένα τερματικά μπλοκ εγκαταστάθηκαν για να προσφέρουν το πρόσθετο βάθος του σκεπασμού που απαιτείται για την προστατευμένη καλωδίωση.Η αναλογική μονάδα εισόδου έχει εσωτερική ισχύ 3Διαθέτει μνήμη flash για μελλοντικές αναβαθμίσεις, αναφορά σφαλμάτων, συναγερμούς ταχύτητας αλλαγής,λογισμικό το οποίο είναι ρυθμιζόμενο χωρίς να ρυθμίζει τα jumpersΗ ενότητα απαιτεί μια περιοχή απεριόριστης υγρασίας αέρα από 5 έως 95%.Η μονάδα GE Fanuc IC695ALG628 είναι εγκατεστημένη στο παγκόσμιο πίσω μέρος του RX3i PacSystem PLC.

Ο IC695ALG628 είναι μια αναλογική μονάδα εισόδου που αποτελεί μέρος της πλατφόρμας PACSystem RX3i, που επί του παρόντος υπόκειται στην Emerson Automation, η οποία παλαιότερα παράγεται από την GE Intelligent Platforms (GE IP).Η ενότητα αυτή διαθέτει οκτώ (8) μη απομονωμένα μονοτελή κανάλια εισόδου ή τέσσερα (4) διαφορικά κανάλια εισόδου που υποστηρίζουν +/-10 VDC, 0-10 VDC, +/- 5VDC, 0-5 VDC, 1-5 VDC και 0-20 mA, 4-20 mA και +/- 20 mA εισερχόμενα σήματα.Αυτή η ενότητα έχει ενσωματωμένο μετατροπέα ADC που μεταφράζει τα δεδομένα σε ακέραιο τύπου δεδομένων πλωτής στροφής σε ανάλυση 24 BitΗ ενότητα αυτή υποστηρίζει τον Highway Adressable remote transducer (HART) έκδοση 5.0.

Η μη απομονωμένη συσκευή GE FANUC IC695ALG628 έχει σχεδιαστεί ειδικά για να προσφέρει απαράμιλλη απόδοση σε απαιτητικά βιομηχανικά περιβάλλοντα.Η συμπαγή του σχεδίαση εξασφαλίζει την αποτελεσματική χρήση του χώρου σε οποιοδήποτε ντουλάπι ελέγχου, ενώ η ανθεκτική κατασκευή του αντέχει σε σκληρές συνθήκες χωρίς να διακυβεύεται η αξιοπιστία.

Η ενότητα αυτή υπερέχει σε εφαρμογές που απαιτούν ακριβή μετατροπή αναλογικού σήματος, όπως ο έλεγχος της θερμοκρασίας, η παρακολούθηση της πίεσης και η μέτρηση του ρυθμού ροής.Με την υψηλή ακρίβεια και το ευρύ φάσμα σήματος, παρέχει την απαραίτητη ακρίβεια για κρίσιμα καθήκοντα ελέγχου.
