GE IC695ALG728 Αναλογική μονάδα εξόδου PACSystem RX3i Ψηφιακή μονάδα I O με σειριακά πρωτόκολλα Modbus/RTU

Περιγραφή προϊόντος C695ALG728

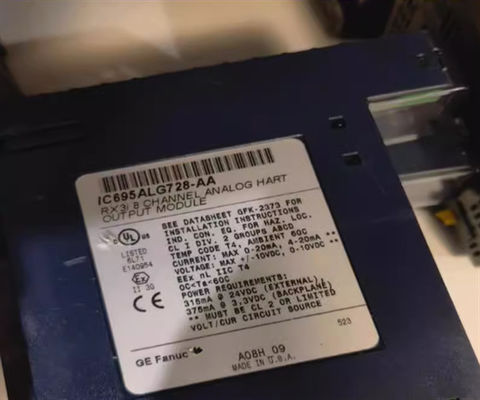

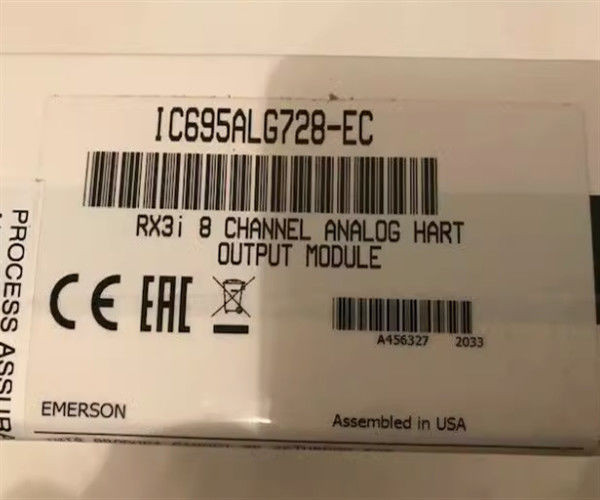

Το IC695ALG728 είναι μια αναλογική μονάδα εξόδου που ανήκει στη σειρά PACSystems RX3i μεσαίας εμβέλειας προγραμματιζόμενων ελεγκτών αυτοματισμού (PAC) που κατασκευάζεται από την Emerson Automation,πρώην GE Intelligent Platforms (GE IP)Η ενότητα αυτή είναι ικανή να παρέχει σήματα τάσης και ρεύματος και διαθέτει τη δυνατότητα να ρυθμίζεται μέσω πρωτοκόλλου Highway Adressable Remote Transducer (HART) καθώς υποστηρίζει την έκδοση HART 5.0Το IC695ALG728 διαθέτει οκτώ (8) μη απομονωμένα κανάλια εξόδου ρυθμιζόμενα για σήματα εξόδου +/-10 VDC, 0-10 VDC και 0-20 mA και 4-20 mA με ειδικές ανάλυσεις 14,9 bits για τάση και 15.Κάθε κανάλι διαθέτει χρόνο ενημέρωσης 16 ms με επικοινωνία HART και 8 ms όταν δεν χρησιμοποιείται HART.Η μορφή των δεδομένων εξόδου του modules είναι ρυθμιζόμενη ως 32bit ή 16bit πλήρες αριθμό IEEE με κυμαινόμενη τιμή χρησιμοποιώντας ένα 32bit μητρώοΗ βαθμονωμένη ακρίβεια της μονάδας είναι 0,15% της πλήρους κλίμακας σε 25°C ή 0,30% της πλήρους κλίμακας όταν λειτουργεί σε 60°C. Επιπλέον, ο χρόνος καθιέρωσης της εξόδου είναι 2 ms για τη διαμόρφωση τάσης.70 ms με HART και 23 ms χωρίς HARTΗ λειτουργία του IC695ALG728 απαιτεί εξωτερική παροχή ενέργειας.Η ενότητα αυτή εγκαθίσταται σε οποιαδήποτε διαθέσιμη θέση ενός Rack RX3i και μπορεί να τοποθετηθεί στο τοπικό rack CPU ή σε ένα κατανεμημένο rack I/OΆλλα χαρακτηριστικά αυτής της ενότητας περιλαμβάνουν τα όρια συμπίεσης και συναγερμού, το κλείδωμα των συναγερμών και τη διαμορφώσιμη παράμετρο εξόδου μεταξύ άλλων χαρακτηριστικών.

Η μονάδα IC695ALG728 της GE Fanuc αποτελεί μέρος της σειράς PACSystems RX3i και είναι εξοπλισμένη με κανάλια εξόδου που μπορούν να ρυθμιστούν πλήρως για λειτουργία τάσης ή για λειτουργία ρεύματος.Εκτός από αυτό, η μονάδα εξόδου διαθέτει ενσωματωμένη δυνατότητα επικοινωνίας με το λογισμικό HART 5.0.Αυτό σημαίνει ότι η ενότητα μπορεί να προετοιμαστεί και να προγραμματιστεί για συγκεκριμένη λειτουργία μέσω λογισμικού και δεν απαιτεί jumpers για τη ρύθμισηΤα χαρακτηριστικά που διαθέτει το μοντέλο εξόδου GE IC695ALG728 περιλαμβάνουν τη δυνατότητα ενεργοποίησης ή απενεργοποίησης όλων των καναλιών, το κλείδωμα συναγερμού, τα ρυθμιζόμενα όρια ή ρυθμίσεις για τους συναγερμούς,προηγμένη διαχείριση σφαλμάτων και ελαττωμάτωνΗ μονάδα IC695ALG728 περιλαμβάνει 8 μη απομονωμένες αναλογικές εξόδους τάσης / ρεύματος που έχουν ανατεθεί σε 2 modems HART.Τα μόντεμ αποτελούν μέρη της ενότητας και όλα τα κανάλια που χρησιμοποιούνται για αυτό το χαρακτηριστικό επικοινωνίας έχουν εύρος ρεύματος λειτουργίας από 4 έως 20 milliamps.Το χαρακτηριστικό εύρος τάσης της μονάδας IC695ALG728 είναι 0 έως +10 Volts ή -10 έως +10 Volts.Η μορφή δεδομένων της εξόδου παρουσιάζεται με τη μορφή τιμών 16 ή 32 bit και τα κανάλια HART ενημερώνονται εντός 2 δευτερολέπτων εάν χρησιμοποιούνται 2 συσκευές HARTΗ μονάδα έχει ακρίβεια έως 0,3% σε θερμοκρασία 60 βαθμών Κελσίου και έχει χρόνο σταθεροποίησης τάσης εξόδου 2 χιλιοστά του δευτερολέπτου στο εύρος 0 έως 95%.Ο χρόνος εγκατάστασης για την τρέχουσα έξοδο είναι από 23 έως 70 χιλιοστά του δευτερολέπτουΗ μονάδα IC695ALG728 έχει ονομαστική ισχύ υποβάθρου 380 milliamps όταν η μονάδα είναι συνδεδεμένη σε 3.Η πηγή ισχύος είναι 3 βολτ και έχει χρόνο αναβάθμισης 8 χιλιοστά του δευτερολέπτου..

Ο IC695ALG728 είναι μια αναλογική μονάδα εξόδου που αποτελεί μέρος της πλατφόρμας PACSystem RX3i, η οποία επί του παρόντος ανήκει στην Emerson Automation και παλαιότερα παράγεται από την GE Intelligent Platforms (GE IP).Η ενότητα αυτή έχει οκτώ (8) μη απομονωμένα κανάλια εξόδου ρυθμιζόμενα ως τάση και ρεύμαΓεννάει σήματα εξόδου +/-10 VDC, 0-10 VDC και 0-20 mA και 4-20 mA με ανάλυση 14,9 bits για τάση και 15,9 bits σε 0-20 mA και 15,6 bits σε 4-20 mA.Η ενότητα αυτή υποστηρίζει το πρωτόκολλο Highway Adressable Remote Transducer (HART) έκδοση 5.0.
