GE Fanuc RX3i PROFINET Ελεγκτής Ψηφιακή μονάδα I/O Απομακρυσμένες συσκευές I/O 255 Simplex με πρωτόκολλα σειράς PNC001 ASCII Serial

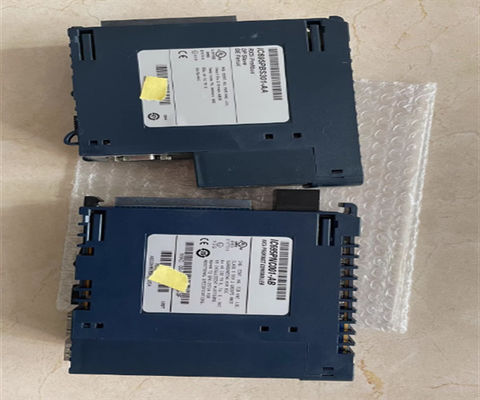

Περιγραφή του προϊόντος IC695PNC001

Το IC695PNC001 είναι μια μονάδα ελέγχου PROFINET.Αυτό το PROFINET ελεγκτή επιτρέπει σε μια RX3i CPU να στέλνει και να λαμβάνει δεδομένα μέσω του δικτύου PROFINETΤο IC695PNC001 είναι συμβατό για χρήση με PACSystem RX3i CPU315 ή CPU320, με firmware έκδοση 7.0 ή νεότερη.Η ενότητα αυτή έρχεται με δύο (2) RJ-45 και δύο (2) SFP slots με SFP συνδέσμους που πωλούνται ξεχωριστάΜέχρι τέσσερις (4) IC695PNC001 μπορούν να εγκατασταθούν κατά μήκος ενός ενιαίου CPU και πρέπει να βρίσκονται μόνο στο κύριο ράκ, όπου βρίσκεται ο CPU.Μέχρι εξήντα τέσσερις (64) συσκευές I/O μπορούν να συνδεθούν σε έναν (1) ελεγκτή· 128 συσκευές Ε/Υ ανά δίκτυο, κατανεμημένες μεταξύ Οκτώ (8) ελεγκτών Ε/Υ. Επιπλέον, μπορούν να εγκατασταθούν έως Οκτώ (8) συσκευές Ε/Υ σε ένα ενιαίο δίκτυο.Η ενότητα αυτή έχει ρυθμιζόμενο χρόνο ενημέρωσης δεδομένων 1 ms.Το IC695PNC001 μπορεί να αφαιρεθεί και να εισαχθεί υπό ισχύ (RIUP).5 Α χωρίς εγκατεστημένες συσκευές SFP και μέγιστο 1.2 μέγιστο με δύο (2) εγκατεστημένες συσκευές SFP, όταν μια συσκευή SFP χρησιμοποιεί 0,35 A. Σε 5,5 VDC, η μονάδα αντλεί 1,5 A, το μέγιστο. Εκτός από τις ενσωματωμένες διπλές θύρες PROFINET,Αυτή η ενότητα έρχεται επίσης με μια σύνδεση micro USB που χρησιμοποιείται για επικοινωνία με έναν υπολογιστή χρησιμοποιώντας Command Line InterfaceΠρέπει να λειτουργεί σε θερμοκρασία 0-60 βαθμών Κελσίου.

Ο ελεγκτής IC695PNC001 είναι ένας ελεγκτής PROFINET που κατασκευάζεται από την GE Intelligent Platforms/GE Fanuc PACSystems ως μέρος της σειράς RX3i.Αυτή η PROFINET μονάδα ελεγκτή βοηθά στη σύνδεση των ελεγκτών στην σειρά RX3i PacSystems σε ένα υψηλής ταχύτητας PROFINET LANΟρισμένες από τις αξιοσημείωτες προδιαγραφές του περιλαμβάνουν μια ενιαία θέση, υποστήριξη μόνο για οικουμενικά backplanes, και PROFINET 2.2 Γενικές κατηγορίες δικτύου Α. Λειτουργεί με εσωτερική ισχύ 1.5 Amp σε 5 Volts DC ή 0.5 Amp σε ονομαστική τάση 3,3 Volts DC. Η μονάδα ελέγχου IC695PNC001 PROFINET έχει εύρος θερμοκρασίας λειτουργίας από 0 έως 60 βαθμούς Κελσίου,αλλά μπορεί να απαιτούνται χαμηλότερες θερμοκρασίες ανάλογα με την τοποθεσία του PNC001 και τον πληθυσμό των SFP.Η ενότητα αυτή διαθέτει 1 σύνδεσμο micro USB για επικοινωνία με τον υπολογιστή μέσω της διεπαφής γραμμής εντολών.αλλά οι συσκευές SFP μπορούν να αγοραστούν ξεχωριστάΤα κύρια χαρακτηριστικά του ελεγκτή IC695PNC001 RX3i PacSystems PROFINET ή PNC περιλαμβάνουν αναβαθμίσεις firmware μέσω της χρήσης του λογισμικού WinLoader.Ο ελεγκτής διαθέτει επίσης ενσωματωμένη λειτουργία διεπαφής γραμμής εντολών που παρέχει μερική ρύθμιση και άμεση παρακολούθηση χρησιμοποιώντας το telnet ή μέσω μιας θύρας micro USB. Έχει επίσης υποστήριξη για τοπολογίες δικτύου δακτυλίου, αστέρα και λωρίδας / αλυσίδας.Άλλα χαρακτηριστικά του IC695PNC001 PNC είναι ένα εσωτερικό ρολόι που ταιριάζει με μια RX3i CPU για διάγνωση που είναι με χρονοσήμαΔιαθέτει επίσης ένα κουμπί επανεκκίνησης που επανεκκινάει τον ελεγκτή PROFINET χειροκίνητα χωρίς να χρειάζεται να ενεργοποιήσει ολόκληρο το σύστημα.Η θύρα USB σε αυτό το PNC είναι σχεδιασμένη για τη ρύθμιση του συστήματος και για σκοπούς διάγνωσης μόνο.

Το IC695PNC001 είναι μια μονάδα επικοινωνίας PACSystems RX3i που κατασκευάζεται από την Emerson Automation, πρώην από την GE Intelligent Platforms (GE IP).Η ενότητα αυτή είναι μια μονάδα ελέγχου PROFINET που χρησιμοποιείται για τη σύνδεση ενός συστήματος RX3i στο δίκτυο PROFINET. Υποστηρίζει PROFINET έκδοση 2.2 Γενική τάξη A IO-Controller και είναι συμβατό με CPU315 ή CPU320, με firmware έκδοση 7.0 ή υψηλότερη.Υποστηρίζει έως 64 συσκευές ανά ελεγκτή PROFINET όπου μπορούν να συνδεθούν έως 8 ελεγκτές Ε/Υ ανά δίκτυο. Μέγιστο 2048 συσκευές I/O ή 128 ανά δίκτυο μπορούν να συνδεθούν σε αυτόν τον ελεγκτή PROFINET.
