GE IC698ETM001 Μονάδα Διασύνδεσης Ethernet για σύστημα PAC Rx7i

Περιγραφή του προϊόντος IC698ETM001

Το IC698ETM001 είναι μια ενότητα διεπαφής Ethernet που κατασκευάζεται από την GE Fanuc για την παροχή επικοινωνιών Ethernet υψηλής απόδοσης για συστήματα ελέγχου RX7i.Η τάση λειτουργίας είναι +5 VDC από την τροφοδοσία, και η τρέχουσα αποστράγγιση είναι 1,5 (+5 VDC) μέγιστη. The IC698ETM001 also provides TCP/IP communications with other GE Intelligent Platforms control systems and host computers with software for Ethernet communications to GE Intelligent Platforms controllers.

Επιλεγμένα χαρακτηριστικά του IC698ETM001 περιλαμβάνουν την παροχή υπηρεσιών πλήρους διαμόρφωσης και προγραμματισμού, καθώς και τη διαλείπουσα ανταλλαγή δεδομένων μέσω Ethernet Global Data (EGD).Η ενότητα αυτή προσφέρει λειτουργικότητα EGD κλάσης 2, ή εντολές, και αξιόπιστη υπηρεσία δεδομένων (RDS) για να διασφαλιστεί ότι τα μηνύματα εντολών επικοινωνούνται σωστά.Η ενότητα είναι εξοπλισμένη με ολοκληρωμένη διαχείριση σταθμού, καθώς και διαγνωστικά εργαλεία και εκτεταμένη συνδεσιμότητα.Οι πόρτες full-duplex παρέχουν αυτόματη διαπραγμάτευση ταχύτητας δικτύου και ανίχνευση διασταύρωσης λόγω εσωτερικού διακόπτη δικτύου.

Η περιττή διεύθυνση IP του IC698ETM001 επιτρέπει την ανάθεση μιας μεμονωμένης διεύθυνσης IP σε δύο μονάδες Ethernet σε δύο διαφορετικούς ελεγκτές.Η διεύθυνση ρυθμίζεται επιπλέον της αρχικής διεύθυνσης IP για κάθε διεπαφήΗ ενεργή μονάδα διεπαφής Ethernet είναι η μόνη που μπορεί να χρησιμοποιήσει την περιττή διεύθυνση IP. Σημείωση: Ο χρήστης πρέπει να επιβεβαιώσει ότι η διεύθυνση IP της πύλης είναι ρυθμισμένη.

Η μνήμη flash αποθηκεύει το πρωτόκολλο στην διεπαφή Ethernet και αναβαθμίζεται βολικά χρησιμοποιώντας την σειριακή θύρα της CPU.Η ενότητα αυτή είναι εξοπλισμένη με LED κατάστασης για τη λειτουργία και την αντιμετώπιση προβλημάτων.

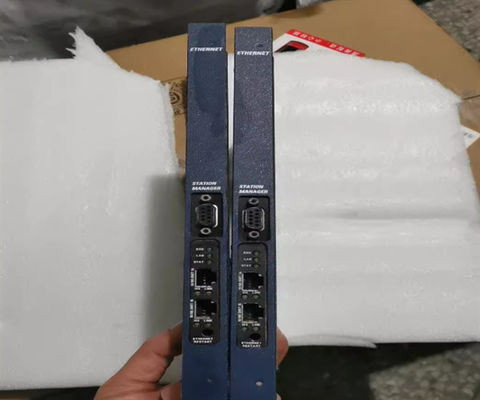

Το GE Fanuc / Emerson Automation IC698ETM001 είναι μια μονάδα διεπαφής Ethernet PACSystem RX7i.Η ενότητα αυτή διαθέτει δύο (2) θύρες επικοινωνίας Ethernet που υποστηρίζουν ταχύτητα επικοινωνίας 10/100 Mbps με δυνατότητα αυτογνωσίας και μία (1) σειριακή επικοινωνία που χρησιμεύει ως θύρα διαχειριστή σταθμούΥποστηρίζει TCP/IP
