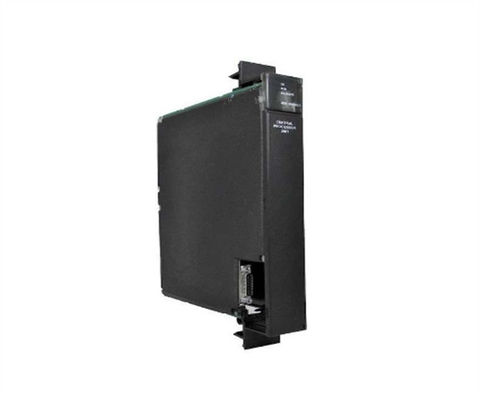

Εμέρσον - GE Fanuc IC697CPX928 Κεντρική μονάδα επεξεργασίας

Περιγραφή του προϊόντος IC697CPX928

Ο IC697CPX928 είναι ένας προγραμματιζόμενος λογικός ελεγκτής που κατασκευάζεται από την GE Automation and Controls.Ένα πίσω πλάνο τοποθετημένο στο ράφι επιτρέπει σε αυτή τη συσκευή να επικοινωνεί με διάφορες διαφορετικές ενότητεςΓια τον έλεγχο του IC697CPX928 χρησιμοποιείται ένας διακόπτης ελέγχου λειτουργίας/αποστολής με τρεις θέσεις ή ειδικό λογισμικό που εκτελείται από έναν συνδεδεμένο υπολογιστή.

Τα χαρακτηριστικά αυτής της συσκευής περιλαμβάνουν έναν μικροεπεξεργαστή 96MHz 80486DX4, υπολογισμούς πλωτού σημείου, ταχύτητες επεξεργαστή 0,4 μικροδευτερόλεπτα για κάθε λειτουργία Boolean, 8K αναλογική I / O και 12K I / O οποιουδήποτε μείγματος.Το IC697CPX928 υποστηρίζει διάφορες ενότητες, συμπεριλαμβανομένων των μονάδων διεπαφής LAN IC697 και διαφόρων μονάδων οθόνης, συμπαρασκευαστή, επικοινωνίας και διεπαφής συνδέσμου.Οι ελεγκτές λεωφορείου IC660/61 και οι διακριτές και αναλογικές μονάδες I/O IC697 είναι επίσης συμβατοί με αυτή τη συσκευή..

Για να προγραμματίσετε αυτή τη συσκευή, συνδέστε την σε έναν υπολογιστή που είναι φορτωμένος με MS-DOS, Windows 95 ή Windows NT. Αυτή η σύνδεση είναι δυνατή μέσω σειριακής, παράλληλης ή διασύνδεσης Ethernet.Για συνδέσεις Ethernet στον υπολογιστή προγραμματισμούΚαθώς το IC697CPX928 προγραμματίζεται μέσω λογισμικού, δεν απαιτείται εγκατάσταση υλικού με διακόπτες DIP και jumpers.Οι ρυθμίσεις διαμόρφωσης της συσκευής μπορούν να προστατευθούν ψηφιακά μέσω κωδικού πρόσβασης και φυσικά με ένα διακόπτη κλειδιών.

Το IC697CPX928 παρέχει έξι megabytes μνήμης δεδομένων χρήστη και προγράμματος.Το firmware του λειτουργικού συστήματος αποθηκεύεται στη μνήμη flashΗ αποσυναρμολόγηση της συσκευής ή η αντικατάσταση της EPROM δεν απαιτείται για την ενημέρωση του firmware.

Σε περιβάλλοντα όπου οι θερμοκρασίες φτάνουν τους 50 βαθμούς Κελσίου, απαιτείται ένας ανεμιστήρας ικανός να κάνει 70 κυβικά πόδια το λεπτό (CFM) για να αποφευχθεί η υπερθέρμανση.

Το εγχειρίδιο χρήσης του προϊόντος περιέχει λεπτομερείς οδηγίες για την εγκατάσταση του IC697CPX928.Ο διακόπτης προστασίας μνήμης θα πρέπει να είναι στην θέση offΤοποθετήστε την μπαταρία CMOS σε μία από τις υποδομές σύνδεσης της μπαταρίας.

Τεχνικές προδιαγραφές του IC697CPX928

Το ονομαστικό ρεύμα που απαιτείται από τη μονάδα IC697CPX928 είναι 3,1 Amps. Η απαιτούμενη τάση εισόδου είναι 5 Volts DC.η μονάδα μπορεί να λειτουργεί σε θερμοκρασίες περιβάλλοντος μεταξύ 32 και 140 βαθμών ΦαρενάιτΧωρίς εξαναγκαστική ψύξη με αέρα, το εύρος των θερμοκρασιών λειτουργίας της μονάδας CPU IC697CPX928 μειώνεται μεταξύ 32 και 122 βαθμών Φαρενάιτ.Ανάλογα με τους διαθέσιμους τύπους τροφοδοσίας, 120 Volt AC, 240 Volt AC, ή 24 Volt DC-powered rack fan assemblies μπορούν να εγκατασταθούν στο IC697CPX928 module.εκ των οποίων 2 θύρες υποστηρίζουν επικοινωνία RS-485 και 1 θύρα υποστηρίζει επικοινωνία RS-232.. Αυτές οι σειριακές θύρες μπορούν να χρησιμοποιηθούν για να συνδέονται με συσκευές προγραμματισμού για τη διαμόρφωση CPU.Προαιρετικές ενότητες Ethernet μπορούν επίσης να εγκατασταθούν στον PLC για να επιτρέψει τη διαμόρφωση της ενότητας IC697CPX928 μέσω δικτύων Ethernet. Οι I/O που υποστηρίζονται από τη μονάδα IC697CPX928 περιλαμβάνουν ένα μέγιστο των 8000 αναλογικών I/O και 12.000 I/O σε οποιοδήποτε μείγμα. Η μονάδα IC697CPX928 απαιτεί 1 υποδοχή στο rack PLC της σειράς GE Fanuc 90-70 για εγκατάσταση.Συνολικά 7 LED παρέχονται στο μπροστινό μέρος της μονάδας για ενημερώσεις κατάστασης.
