Υποστηριγμένο μπαταρία RAM 64MB ενότητας της Γερμανίας IC695CRU320 ΚΜΕ 64MB ψηφιακό Ι Ο

Η ενότητα της Γερμανίας IC695CRU320 ΚΜΕ υποστηρίζει μέχρι 64 ΜΒ του μπαταρία-υποστηριγμένου RAM και 64 ΜΒ της αμετάβλητης μνήμης χρηστών λάμψης

Πληροφορίες Γερμανία IC695CRU320 προϊόντων:

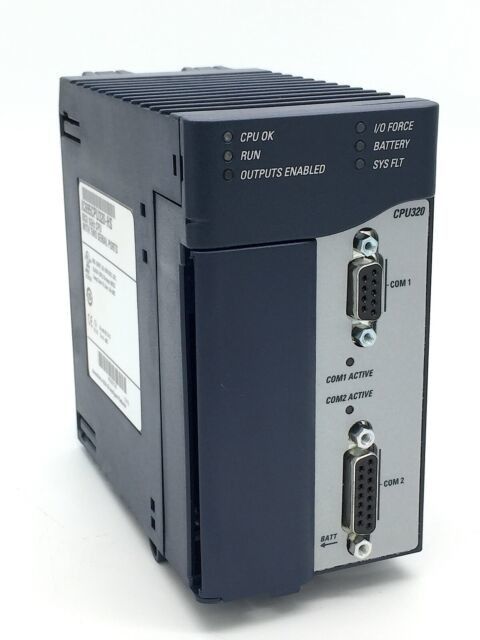

Το IC695CRU320 είναι επεξεργαστής πλεονασμού από την οικογένεια προϊόντων PACSystems RX3i. Αυτός ο επεξεργαστής κατασκευάζεται από τη Γερμανία Fanuc/την αυτοματοποίηση του Emerson που είναι ταξινομημένη ως προγραμματίσημοι ελεγκτές αυτοματοποίησης (PAC).

Το IC695CRU320 χρησιμοποιείται ειδικά στην περιττή ή καυτός-εφεδρική διαμόρφωση. Με αυτήν την διαμόρφωση ελεγκτών, η διαθεσιμότητα αυξάνεται σημαντικά. Δύο (2) ράφια ελεγκτών με την παρόμοια διαμόρφωση λειτουργούν όπως αρχικό (ενεργός) και δευτεροβάθμιο (εφεδρικό) ράφι.

Όταν ένα ενιαίο ράφι αποτύχει, πρώτιστα λόγω των λαθών που ανιχνεύονται από το IC695CRU320 ή το λάθος ο ίδιος του επεξεργαστή IC695CRU320, το ενεργό καθήκον ελεγκτών μεταφέρεται αυτόματα στο δευτεροβάθμιο (εφεδρικός). Το δευτεροβάθμιο ράφι γίνεται η αρχική και αποτυχημένη μετατόπιση ραφιών στο δευτεροβάθμιο ράφι. Επιπλέον, η χειρωνακτική μεταστροφή είναι δυνατή.

Η μεταστροφή ελεγκτών εκτελείται στο μέγιστο 1 ανίχνευσης λογικής με τον ελάχιστο χρόνο μεταστροφής του msec 3,133. Υποστηρίζει μέχρι τις συνδέσεις συγχρονισμού IC695RMX128/228 και ικανός μέχρι 2Mbytes των στοιχείων.

Με τον επεξεργαστή Celeron Μ με την ταχύτητα επεξεργασίας 1GHz και τη μνήμη χρηστών 64MB, αυτός ο ελεγκτής χρησιμοποιείται ιδανικά στις μεγάλες και σύνθετες εφαρμογές με το αυξανόμενο επίπεδο κριτικής διάθεσης. Επιπλέον, μέχρι 512 φραγμοί προγράμματος μπορούν να σωθούν σε αυτόν τον επεξεργαστή που κάθε μέγεθος φραγμών μπορεί να φθάσει σε μέχρι 128 KB.

Ο επεξεργαστής IC695CRU320 εγκαθίσταται backplane RX3i, άμεσα στο περιφερειακό συστατικό διασυνδέστε την αυλάκωση (PCI). Άλλες συνδέσεις ενότητας στο λεωφορείο είναι επίσης μέσω της έκδοσης PCI 2,2 ή υψηλότερος.

Αυτή η αυλάκωση PCI επιτρέπει τη γρήγορες μεταφορά και τη διανομή των στοιχείων μέσα backplane. Το IC695CRU320 υποστηρίζει επίσης τη σειρά 90-30 I/O ενότητες για τη συγχρονισμένη μετανάστευση.

Περιγραφή IC695CRU320:
IC695CRU320 είναι επεξεργαστής πλεονασμού PACSystem RX3i. Αυτή η ενότητα καταλαμβάνει δύο αυλακώσεις, Celeron Μ με την ταχύτητα επεξεργαστών 1GHz. Αυτός ο επεξεργαστής έχει έναν χρόνο μεταστροφής μέγιστης 1 ανίχνευσης λογικής, ελάχιστο msec 3,133.

Υποστηρίζει μέχρι 64 ΜΒ του μπαταρία-υποστηριγμένου RAM και 64 ΜΒ της αμετάβλητης μνήμης χρηστών λάμψης. έχει δύο τμηματικούς λιμένες επικοινωνίας τα πρότυπα επικοινωνίας που υποστηρίζουν RS232 και RS485.

Στο χαρακτηριστικό γνώρισμα (IC695CRU320):
▪Καυτός εφεδρικός πλεονασμός (HSB). Δύο περιττές μονάδες αποτελούν ένα σύστημα πλεονασμού. Κάθε μονάδα απαιτεί μια απόλυση ΚΜΕ (IC695CRU320) και μια ενότητα Xchange μνήμης πλεονασμού (IC695RMX128/228) που διαμορφώνεται ως σύνδεση πλεονασμού.

▪Περιέχει 64 M-byte της μπαταρία-υποστηριγμένης μνήμης χρηστών και 64 M-byte της αμετάβλητης μνήμης χρηστών λάμψης.

▪Παρέχει την πρόσβαση στη μαζική μνήμη μέσω του πίνακα %W. αναφοράς.

▪Διαμορφώσιμη μνήμη στοιχείων και προγράμματος.

▪Προγραμματίζοντας στο διάγραμμα σκαλών, το δομημένο κείμενο, το διάγραμμα φραγμών λειτουργίας, και το Γ. Αναφερθείτε σε PACSystems RX7i & του προγραμματιστή RX3i ΚΜΕ
Εγχειρίδιο αναφοράς, gfk-2950.

▪Αυτόματος-τοποθετημένες υποστηρίξεις συμβολικές μεταβλητές που μπορούν να χρησιμοποιήσουν οποιοδήποτε ποσό μνήμης χρηστών.

▪Τα επιτραπέζια μεγέθη αναφοράς περιλαμβάνουν 32Kbits για ιδιαίτερα %I και %Q και μέχρι τις λέξεις 32K κάθε μια για αναλογικά %AI και %AQ.

▪Υποστηρίζει την περισσότερη σειρά 90-30 ενότητες και ράφια επέκτασης. Για έναν κατάλογο του υποστηριγμένου I/O, οι επικοινωνίες, η κίνηση, και οι ευφυείς ενότητες, αναφέρονται στο εγχειρίδιο συστημάτων PACSystems RX3i, gfk-2314F ή αργότερα.

▪Υποστηρίζει μέχρι 512 φραγμούς προγράμματος. Το μέγιστο μέγεθος για έναν φραγμό είναι 128KB.
