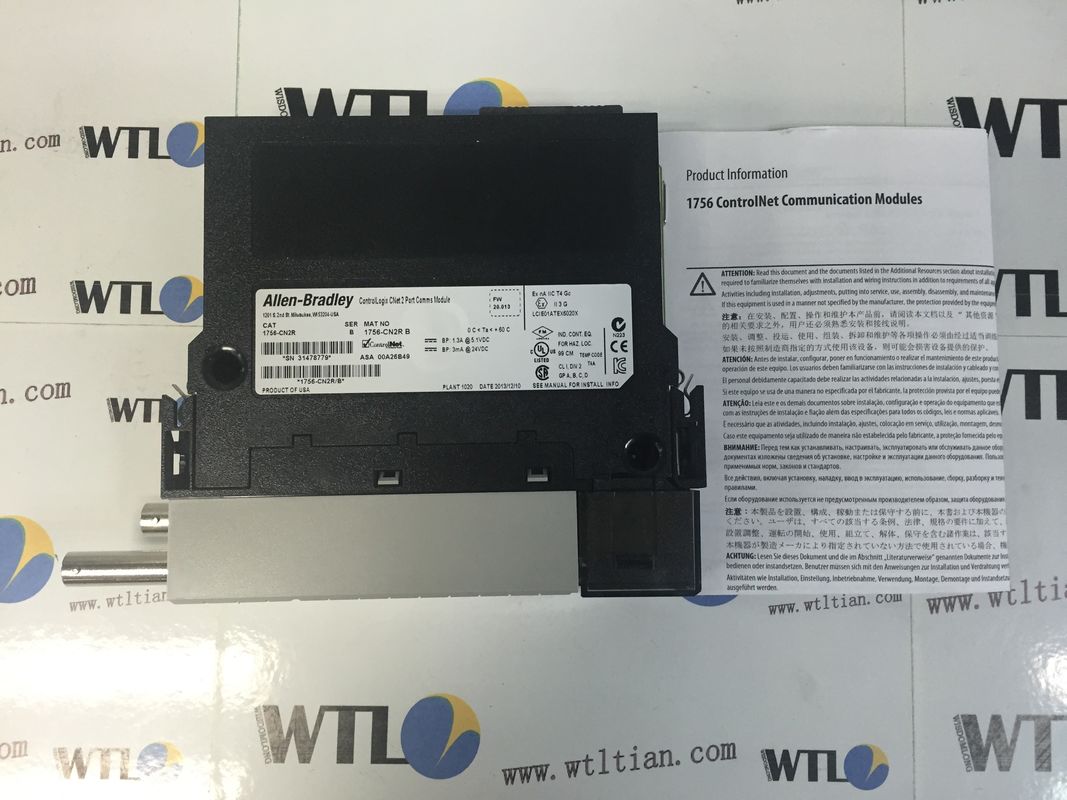

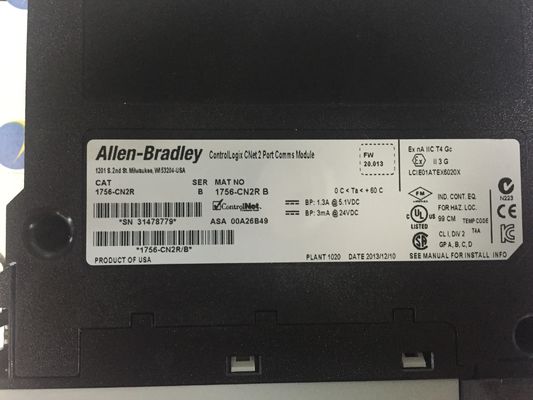

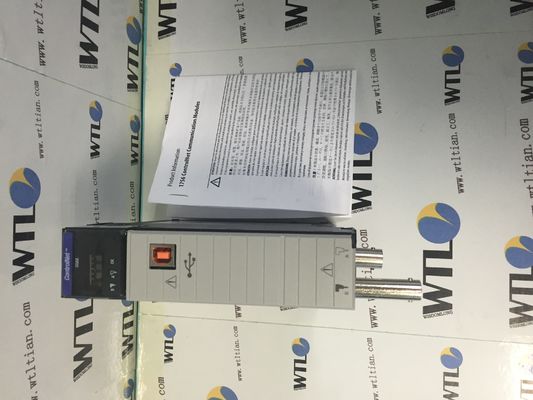

Ενότητα 128 διεπαφών 1756-CN2R ControlLogix ControlNet συνδέσεις

Ενότητα 128 διεπαφών 1756-CN2R ControlLogix ControlNet συνδέσεις

Προδιαγραφές για την ενότητα 1756-CN2R διεπαφών ControlLogix ControlNet
ΔΥΟ ΚΑΝΑΛΙΏΝ ΕΝΟΤΗΤΑ ΔΙΕΠΑΦΩΝ
ΕΠΙΚΟΙΝΩΝΙΕΣ
CONTROLNET
ΠΕΡΙΤΤΟ MEDIA
5 MBSP
128 ΣΥΝΔΈΣΕΙΣ LOGIX
99 ΚΟΜΒΟΙ

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

Αριθμός συνδέσεων

Η ενότητα υποστηρίζει ένα μέγιστο 131 συνδέσεων. Εντούτοις, 3 των 131 συνδέσεων είναι πάντα διατηρημένα για τον περιττό έλεγχο. Επομένως, 128 συνδέσεις είναι διαθέσιμες για την τυποποιημένη χρήση. Επειδή οι συνδέσεις είναι διατηρημένες, θα εμφανιστούν πάντα σε λειτουργία ακόμα και όταν καμία σύνδεση δεν είναι ανοικτή. Για να έχει πρόσβαση στις πληροφορίες σύνδεσης, σωστός-κρότος η ενότητα στο παράθυρο RSWho του κλασικού λογισμικού RSLinx.

Διορθωμένες ανωμαλίες με την αναθεώρηση 20,013
Γάτα. Αριθ. Περιγραφή
1756-CN2/B,
1756-CN2R/B
Διορθωμένος: Ένα ελάττωμα επικοινωνίας εμφανίστηκε όταν ήταν η ενότητα σε ένα I/O πλαίσιο και διαμόρφωσε ως ράφι που βελτιστοποιήθηκε. Σε RSLogix 5000 λογισμικό,
τα αποτελέσματα στα πλαίσια πηγαίνουν στα κράτη που διαμορφώνονται για τον τρόπο προγράμματος αντί του τρόπου ελαττωμάτων.
Workaround προηγούμενο στη διόρθωση επρόκειτο να χρησιμοποιήσει μια άμεση σύνδεση αντί μιας βελτιστοποιημένης ράφι σύνδεσης για το I/O προσαρμοστή.
Lgx00105037 Ειδοποίηση 2010-04-002 προϊόντων
Διορθωμένος: Η ενότητα 1756-CN2x επέστρεψε ένα λάθος σε ένα “δίκτυο λαβής
Το αίτημα των πόρων εάν η ενότητα έλαβε το αίτημα αμέσως μετά από να αποκριθεί επιτυχώς σε έναν προηγούμενο “λαμβάνει τον πόρο δικτύων”
αίτημα.
Αυτό δεν ήταν ένα ζήτημα για το λογισμικό RSNetWorx επειδή περιμένει περίπου 15 δευτερόλεπτα αφότου το αίτημα “λάβετε δικτύων των πόρων”
πρίν εκδίδει ένα αίτημα λαβής.
Workaround προηγούμενο στη διόρθωση επρόκειτο να προγραμματίσει μια σύντομη καθυστέρηση μεταξύ των δύο αιτημάτων. Lgx00103680 διόρθωσε: Επάνω στο powerup, ο ΕΝΤΑΞΕΙ δείκτης θέσης των ενοτήτων 1756-CN2x μπορεί να ήταν κόκκινος. Η επίδειξη θέσης ενότητας έδειξε ενός από αυτά τα μηνύματα επειδή οι ενότητες 1756-CN2x που ανιχνεύθηκαν ανακριβώς
το μέγεθος των περιττών πλαισίων:
• CmdConnOpen.cpp γραμμή 630

Η αναθεώρηση 20,13 υλικολογισμικού ενότητας επικοινωνίας 1756-CN2x/B δεν είναι συμβατή με το υλικό ενότητας επικοινωνίας 1756-CN2x/A. Ο αριθμός συνδέσεων οι ενότητες υποστηρίζει ένα μέγιστο 131 συνδέσεων. Εντούτοις, 3 των 131 συνδέσεων είναι πάντα διατηρημένα για τον περιττό έλεγχο. Επομένως, 128 συνδέσεις είναι διαθέσιμες για την τυποποιημένη χρήση. Επειδή οι συνδέσεις είναι διατηρημένες, θα εμφανιστούν πάντα σε λειτουργία ακόμα και όταν καμία σύνδεση δεν είναι ανοικτή.
