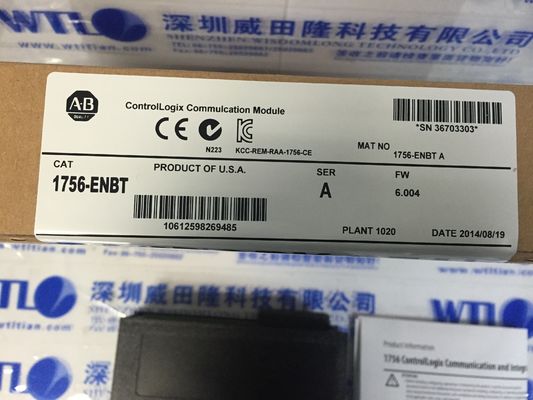

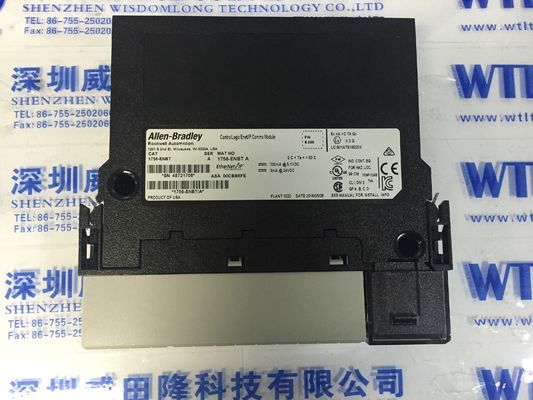

1756-ENBT ControlLogix EtherNet/IP Bridge Module 128 LOGIX CONNECTIONS
Προδιαγραφές για το ControlLogix EtherNet/IP Bridge 1756-ENBT
ΜΟΝΑΔΑ ΓΕΦΥΡΑ ΕΠΙΚΟΙΝΩΝΙΑΣ ETHERNET/IP
CONTROLLOGIX
10/100 MBPS
24 VDC
3 MA
128 ΣΥΝΔΕΣΕΙΣ LOGIX
ΑΝΤΙΚΑΤΑΣΤΑΘΗΚΕ ΑΠΟ 1756-EN2T
ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ
| Yasakawa Motor, Driver SG- |
Mitsubishi Motor HC-,HA- |
| Westinghouse Modules 1C-,5X- |
Emerson VE-,KJ- |
| Honeywell TC-,TK- |
Ενότητες GE IC - |
| Ενότητα ABB |
AB Module 1756-,1759- Tourch Screen 2711- |
| Mitsubishi Drive MR- , Μοτέρ HA -,HC |
Emerson MoudlesVE-,KJ - |
| Μοτέρ Fanuc A0-, Drive |
Yokogawa πομπός EJA- |
| Rosemount Transmitter 3051- |
Ενότητα Schneider 140- |
| Κινητήρας Panasonic, Drive MH- |
Siemens Module 6ES-, Οθόνη αφής 6AV- |
Διαμόρφωση δικτύου EtherNet/IP
Ενότητες επικοινωνίας EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
Ελεγκτές CompactLogix 5370
Προσαρμογείς EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Ενσωματωμένοι διακόπτες
1783-ETAP, 1783-ETAP1F, 1783-ETAP2
Ενδέχεται να προκύψει σφάλμα επικοινωνίας backplane και να πυροδοτήσει μια σύνθετη ακολουθία γεγονότων που μπορεί να έχει ως αποτέλεσμα έναν ελεγκτή 1756-L6X ή 1756-L55 να αντιμετωπίσει ένα σημαντικό μη αναστρέψιμο σφάλμα ή να προκαλέσει την επιβεβαίωση άλλων μονάδων επικοινωνίας.Αυτή η ανωμαλία μπορεί να προκληθεί χρησιμοποιώντας μια μονάδα 1756-ENBT με μη συνδεδεμένη κίνηση μηνυμάτων σε ένα σύστημα που δεν περιλαμβάνει μία ή περισσότερες από τις ακόλουθες μονάδες στο ίδιο πλαίσιο με τη μονάδα 1756-ENBT: • 1756-EN2F • 1756-EN2T • 1756-EN2TR • 1756-EN3TR • 1756- EN2TXT • 1756-CN2/B • 1756-CN2R/B • 1756-CN2RXT • 1756-DNB/C • 1756-DNB/C.
Καθώς κυκλοφορούν νέες αναθεωρήσεις υλικολογισμικού της μονάδας 1756-ENBT, οι προηγούμενες εκδόσεις του λογισμικού RSLogix 5000 ενδέχεται να μην έχουν
νεότερες αναθεωρήσεις υλικολογισμικού της μονάδας 1756-ENBT διαθέσιμες στη λίστα επιλογής συσκευών Logix 5000.Για να χρησιμοποιήσετε μια νεότερη αναθεώρηση υλικολογισμικού του
Μονάδα 1756-ENBT με μια παλαιότερη έκδοση του λογισμικού RSLogix 5000, προσθέστε μια παλαιότερη αναθεώρηση υλικολογισμικού 1756-ENBT στο έργο
και επιλέξτε συμβατό πληκτρολόγιο ως επιλογή πληκτρολόγησης.Για παράδειγμα, εάν χρησιμοποιείτε την έκδοση 16.00.00 του λογισμικού RSLogix 5000, επιλέγετε ένα 4.005
Η αναθεώρηση υλικολογισμικού με συμβατό πληκτρολόγιο θα επιτρέψει τη λειτουργία μιας μονάδας αναθεώρησης 6.006 1756-ENBT.
Για έλεγχο I/O, χρησιμοποιήστε το λογισμικό RSLogix 5000 έκδοση 8.02.00 ή νεότερη.Ωστόσο, η μονάδα 1756-ENBT λειτουργεί με το 1756-ENET/B
επιλογή στην έκδοση 7.00.00 εάν χρησιμοποιείται η επιλογή Συμβατό πληκτρολόγιο.
– Για τις εφαρμογές Gateway, δεν υπάρχουν προβλήματα συμβατότητας λογισμικού
με λογισμικό RSLogix 5000.
• Λογισμικό RSLinxClassic, έκδοση 2.30.01 ή νεότερη
