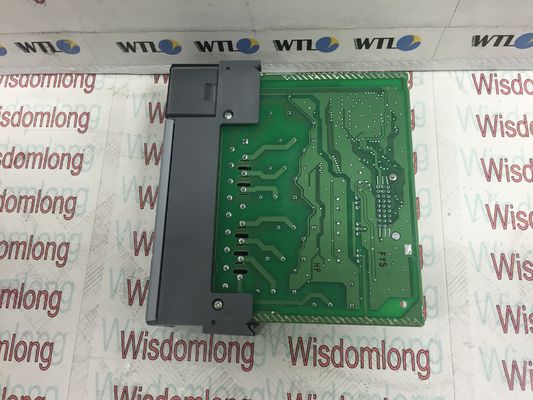

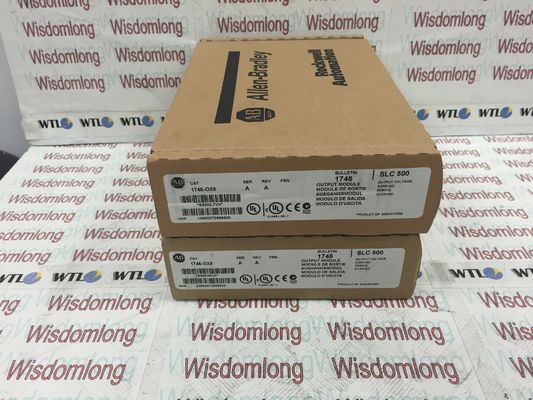

Άλλεν-Bradley 8 αποτελέσματα SLC 500 ψηφιακή ενότητα 1746-OX8 παραγωγής επαφών

Άλλεν-Bradley 8 αποτελέσματα SLC 500 ψηφιακή ενότητα 1746-OX8 παραγωγής επαφών

Προδιαγραφές για την ψηφιακή ενότητα 1746-OX8 παραγωγής επαφών
Rockwell κατασκευαστών αυτοματοποίηση
Εμπορικό σήμα Άλλεν-Bradley
Ο αριθμός μερών/καταχωρεί κανένα 1746-OX8
Σειρά SLC 500
Ψηφιακή ενότητα παραγωγής επαφών τύπων ενότητας
Λειτουργούν εναλλασσόμενο ρεύμα βολτ τάσης 5-265 ή συνεχές ρεύμα βολτ 5-125
Αποτελέσματα 8
Επαφή ηλεκτρονόμων τύπων N.O. παραγωγής
Ρεύμα/παραγωγή (120 VAC) 3 amps
Ρεύμα/παραγωγή (24VDC) 1,2 amps
Backplane τρέχοντα 85-90 milliamps
Απομονωμένος, υψηλής τάσης ηλεκτρονόμος εφαρμογών χωριστά
Απάντηση βημάτων 60 χιλιοστά του δευτερολέπτου μέσα, 2,5 χιλιοστά του δευτερολέπτου έξω
Λειτουργών κλονισμός 10 γ
UPC 10662073896620

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

Περίπου ψηφιακή ενότητα 1746-OX8 παραγωγής επαφών

Ο Άλλεν-Bradley 1746-OX8 είναι ένα SLC 500 ψηφιακή I/O ενότητα. Αυτή η ενότητα παραγωγής έρχεται με 8 υψηλής τάσης αποτελέσματα επαφών ηλεκτρονόμων που είναι χωριστά-απομονωμένα. Είναι επίσης μια ενότητα παραγωγής ηλεκτρονόμων N.O. με τις εκτιμήσεις επαφών ηλεκτρονόμων με ένα μέγιστο 30 Α που κάθε ενός για κάνετε και σπάστε σε 120 βολτ εναλλασσόμενου ρεύματος και ένα μέγιστο 15 Α κάνει και σπάσιμο 1,5 Α στο εναλλασσόμενο ρεύμα 240V. Συνεχή 5 Α και για τις δύο τάσεις εναλλασσόμενου ρεύματος, η ενότητα έχουν έναν τύπο 3600 VA και ένα κενό 360 VA. Για τις ΣΥΝΕΧΕΙΣ τάσεις, το μέγιστο κάνει και σπάζει είναι 0,22 Α κάθε ένα στο συνεχές ρεύμα 125 βολτ και και τα δύο 1,2 Α κάθε ένα στο συνεχές ρεύμα 24 βολτ. Συνεχές 1 Α στο συνεχές ρεύμα 125 βολτ και 2 Α σε 24 βολτ ΣΥΝΕΧΉ και τα δύο έχουν έναν τύπο και ένα κενό 28 VA κάθε ένα. Οι δείκτες θέσης είναι διαθέσιμοι με αυτήν την ενότητα. Μπορεί να τοποθετηθεί σε ένα πλαίσιο και έχει μια περίφραξη ανοικτός-τύπων. Πρέπει να θυμηθείτε να εγκαταστήσετε και να αφαιρέσετε την ενότητα μόνο όταν δεν εφαρμόζεται η δύναμη στα πλαίσια.

Έχει ένα ρεύμα παραγωγής 3 Α στο εναλλασσόμενο ρεύμα 120 βολτ και ένα ρεύμα παραγωγής 1,2 Α στο συνεχές ρεύμα 24 βολτ. Η λειτουργούσα τάση αυτής της ενότητας κυμαίνεται από εναλλασσόμενο ρεύμα 5-125V και 5 έως 265 βολτ ΣΥΝΕΧΉ. Η backplane τρέχουσα κατανάλωση σε 5 βολτ ΣΥΝΕΧΗ είναι 0,085 Α και 0,090 Α στο συνεχές ρεύμα 24 βολτ. Έχει επίσης μια μέγιστη ανθεκτική καθυστέρηση σημάτων φορτίων 10 χιλιοστών του δευτερολέπτου και για τα δύο με διακοπές. Το ελάχιστο ρεύμα φορτίων αυτής της ενότητας είναι 10 μΑ σε 5 βολτ ΣΥΝΕΧΉ και η μέγιστη από-κρατική διαρροή της είναι 0 μΑ. Σημειώστε ότι το συνεχές ρεύμα ανά ενότητα πρέπει να περιοριστεί σε 1440 VA. Αυτή η ενότητα έχει τα τυποποιημένα ολοκληρωμένα κυκλώματα ενός NEMA ασυλία 2 έως 230 θορύβου και ηλεκτροοπτική απομόνωση 1500 βολτ μεταξύ των I/O τερματικών και της λογικής ελέγχου. Η λειτουργούσα σειρά θερμοκρασίας αυτής της ενότητας, ιδιαίτερα για τον αέρα που περιβάλλει το σύστημα, είναι από 0 έως 60 βαθμούς Κελσίου και τις σειρές θερμοκρασίας αποθήκευσης από -40 έως 85 βαθμούς Κελσίου. Η λειτουργούσα δόνησή της έχει μια μετατόπιση 0,015 ιντσών αιχμών σε 5 έως 57 Hertz και μια επιτάχυνση 2,5 γ σε 57-2000 Hertz. Ο λειτουργών κλονισμός αυτής της ενότητας είναι 10 γ. Η ενότητα 1746-OX8 έχει έναν διασκεδασμό θερμότητας 0,825 Watt ανά σημείο, έναν ελάχιστο διασκεδασμό 2,590 Watt, και έναν συνολικό διασκεδασμό 8,60 Watt.
