_Bradley SLC 5/05 επεξεργαστής κεντρικόςεπεξεργαστήςμονάδαενότητα 1747-L553

AB SLC 5/05 Επεξεργαστής Κεντρική μονάδα επεξεργασίας 1747-L553

Προδιαγραφές για τη μονάδα επεξεργασίας 1747-L553
Κατασκευαστής Rockwell Automation
Ετικέτα AB
Αριθμός μέρους/καταλόγος αριθ. 1747-L553
Σειρά SLC 500
Εισόδους 4096
Τύπος μονάδας SLC 5/05 Επεξεργαστής
Εξαγωγές 4096
Ανάλογη είσοδος/έξοδος 480
Μνήμη: Μέχρι 64 KB, με μπαταρία
Χρόνος σάρωσης προγράμματος 0,9 ms/K
Μνήμη χρήστη 64.000 λέξεις
Τεχνική διάταξη
Μοντέλο υπόστεγου 30
Χρόνος σάρωσης I/O 0,225 χιλιοστά δευτερόλεπτα
Επικοινωνία Ethernet, RS-232
Θερμοκρασία περιβάλλοντος 0 έως 60 βαθμούς Κελσίου
Εφεδρική μνήμη 1747-M13
Μνήμη ασφαλείας μπαταρίας: Ναι, 1747-BA
UPC 10662072745592
UPC 10662072745622
Ονομαστική ονομασία:

ΑΛΛΑ ΠΡΟΔΟΤΑ ΤΑΥΤΟΥ

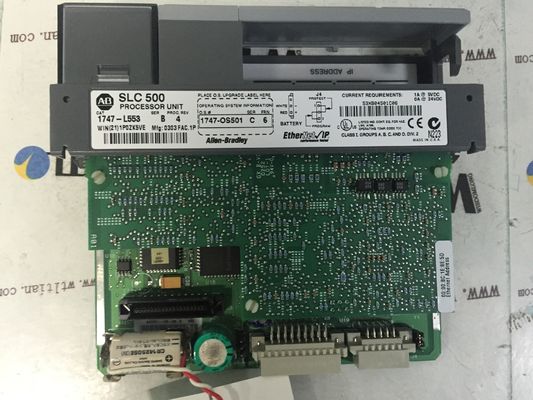

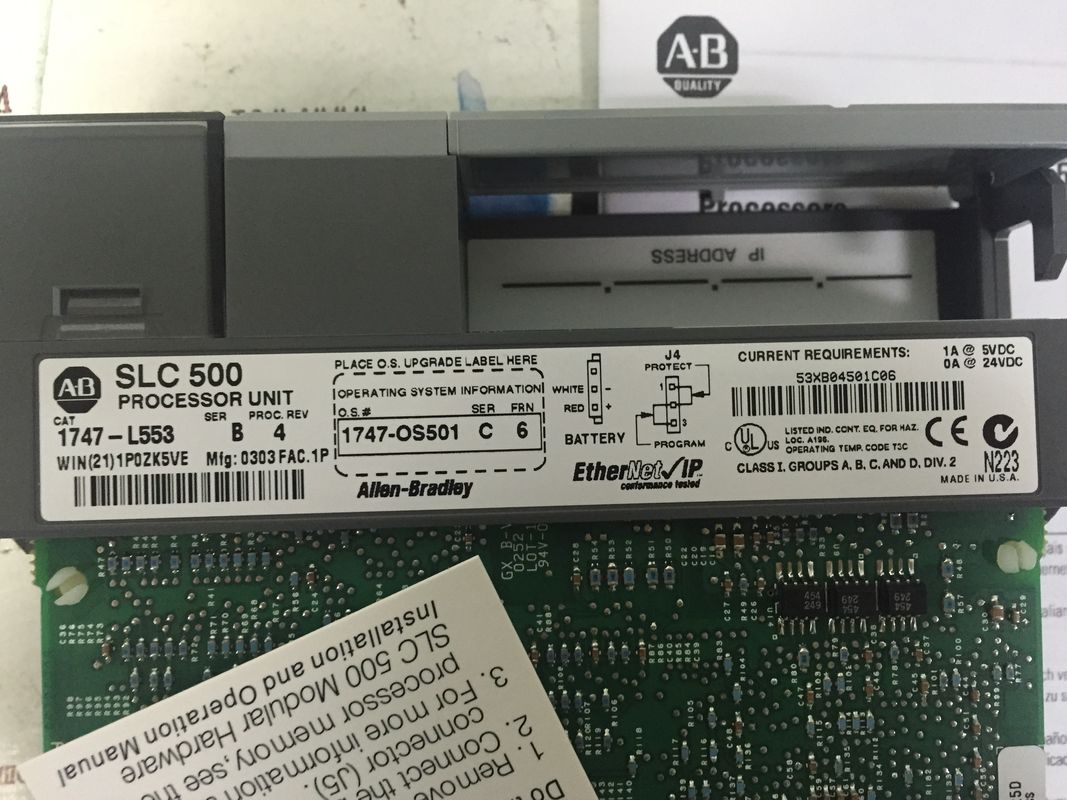

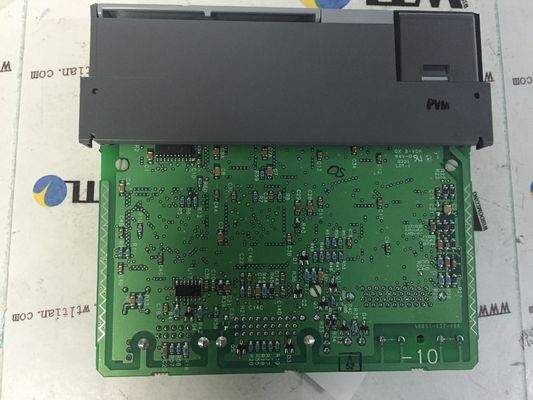

Σχετικά με τη μονάδα επεξεργασίας 1747-L553

Ο 1747-L553 είναι ένας επεξεργαστής SLC 5/05 που ανήκει στην πλατφόρμα SLC 500 Programmable Logic Controller (PLC).Αυτός ο ελεγκτής έχει την υψηλότερη μνήμη μεταξύ της κατηγορίας SLC 5/05 η οποία είναι 64 KB μνήμηΈχει ενσωματωμένο RS32 Sub-D 9-Pin συνδετήρα για την καθιέρωση επικοινωνίας peer-to-peer με το τοπικά εγκατεστημένο Human Machine Interface (HMI) ή ένα προγραμματιστικό σταθμό εργασίας.Έχει επίσης ένα ενσωματωμένο Ethernet που χρησιμοποιείται ιδανικά για επικοινωνία σε μεγάλη απόστασηΤο σύστημα αυτό είναι ιδανικό για τη δημιουργία σύνδεσης με πολλές συσκευές ταυτόχρονα.Αυτές οι δύο (2) θύρες μπορούν επίσης να χρησιμοποιηθούν ταυτόχρονα χωρίς να επηρεάζεται η ικανότητα εκτέλεσης λογικής του επεξεργαστή..

Αυτός ο ελεγκτής είναι ιδανικός για μεσαίας έως μεγάλης κλίμακας εφαρμογή, with control requirements ranging from manual to automatic control of Discrete or analog loops as well as implementing complex control techniques with the utilization of a wide number of embedded instructionsΜπορεί να χρησιμοποιηθεί στην αυτοματοποίηση εργοστασίων, αυτοματοποίηση διαδικασιών ακόμη και σε απαιτήσεις ελέγχου κίνησης και θέσης.

Είναι επίσης ικανό να στέλνει μηνύματα σε άλλες πλατφόρμες AB PLC, όπως PLC 5, CompactLogix και ControlLogix μέσω ενός συγκεκριμένου πρωτοκόλλου επικοινωνίας.ο εν λόγω επεξεργαστής μπορεί να είναι εγκατεστημένος με προσαρμογείς επικοινωνίας, όπως Remote I/O (RIO), Data Highway Plus (DH+), DeviceNet και DH485.

Μπορεί να εγκατασταθεί σε οποιοδήποτε πλαίσιο SLC 500.

Περιέχει ένα προηγμένο σύνολο οδηγιών που βασίζεται σε επεξεργαστή PLC-5.Ο επεξεργαστής 1747-L553 έχει συνολική μνήμη χρήστη 64K λέξεων με 60K λέξεις για δεδομένα / προγράμματα και 4K λέξεις μόνο για δεδομέναΈχει έως και 4096 εισόδους, 4096 εξόδους και 480 τοπικές αναλογικές εισόδους/εξόδους. Έχει χρόνο σάρωσης προγράμματος ανά λέξη-κλειδί 0,9ms και χρόνο σάρωσης I/O 0,225 χιλιοστά δευτερολέπτων.Το 1747-L553 έχει ένα ρεύμα πίσω από το πλάνο 1 Amp σε 5 Volts DC και 0 Amps σε 24 Volts DCΔιαθέτει μέγιστο 3 τοπικά υπόστρωμα I/O με μέγιστο 30 υποστρώματα I/O μονάδων στο τοπικό υπόστρωμα I/O.

Για την επικοινωνία, χρησιμοποιεί θύρες Ethernet και RS-232, οι οποίες μπορούν να ρυθμιστούν για σύνδεση με τον μετατροπέα 1761-NET-AIC.Με αυτόν τον επεξεργαστή, η μονάδα Remote I/O Scanner και η μονάδα DeviceNet Scanner μπορούν να εγκατασταθούν επιπλέον για τη διαμόρφωση της I/O μέσω Universal Remote link ή δικτύου DeviceNet.Ο επεξεργαστής 1747-L553 παρέχει συντομότερο χρόνο εκτέλεσης εντολών bitsΗ πύλη επικοινωνίας DH+ είναι 3 φορές ταχύτερη από την πύλη DH-485. Έχει όλα τα χαρακτηριστικά των άλλων επεξεργαστών SLC 5/03 όπως προγραμματισμός σε απευθείας σύνδεση,αναβαθμίσεις μνήμης flash, μαθηματικά με πλανητική τιμή, και ένα ενσωματωμένο ρολόι σε πραγματικό χρόνο, διακόπτη και ημερολόγιο.Το 1747-L553 προορίζεται για χρήση σε καθαρά και ξηρά βιομηχανικά περιβάλλοντα με θερμοκρασία λειτουργίας από 0 έως 60 βαθμούς Κελσίου και ταραχή λειτουργίας 30G.
