Άλλεν-Bradley 2,8 A/2.8 μια ενότητα 1756-A17 πλαισίων σειράς ControlLogix

Άλλεν-Bradley 2,8 A/2.8 μια ενότητα 1756-A17 πλαισίων σειράς ControlLogix

Προδιαγραφές για την ενότητα 1756-A17 πλαισίων σειράς ControlLogix

• Rockwell κατασκευαστών αυτοματοποίηση
  Εμπορικό σήμα Άλλεν-Bradley
  Λειτουργούσα θερμοκρασία, σειρά Γ -25… +60 °C (- 13… +140 °F)
  Λειτουργούσα θερμοκρασία, σειρά Β 0°C σε +60°C (+32°F σε +140°F)
  Αριθ. να τοποθετήσει τις ετικέττες οι Δέκα (10)
  Προσανατολισμός οριζόντιος
  Backplane τρέχον @ 24VDC 2,8 A/2.8 Α
  Backplane τρέχον @ 5.1VDC 15 A/6 Α
  Backplane τρέχον @ 3.3VDC 4A/4 Α
  Backplane τρέχον @ 1.2VDC 1,5 Α
  Αριθ. των αυλακώσεων δεκαεπτά (17) αυλακώσεις
  Θερμοκρασία -40°C αποθήκευσης σε +85°C (- 40°F σε +185°F)
  Σχετική υγρασία 5 σε 95% (χωρίς συμπύκνωση)

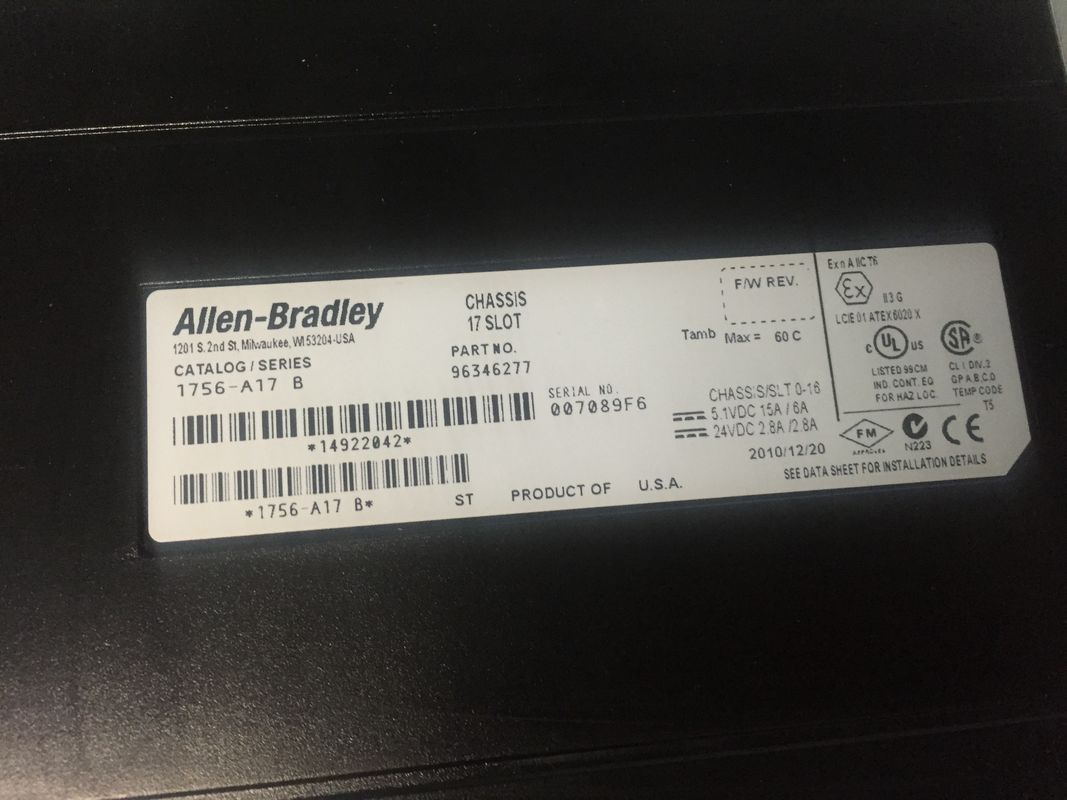

  Ο αριθμός μερών/καταχωρεί κανένα 1756-A17
  Σειρά ControlLogix
  Πλαίσια τύπων ενότητας
  Η τοποθετώντας επιτροπή τοποθετεί
  Λειτουργικό γήινο έδαφος μεγέθους καλωδίων - το στερεό ή προσαραγμένο χαλκού καλώδιο 8,3 mm2 (AWG 8) εκτίμησε σε 90 °C (194 °F) ή το μεγαλύτερο προστατευτικό γήινο έδαφος - 2,1 mm2 (AWG 14) στερεά ή προσαραγμένο καλώδιο χαλκού που εκτιμάται σε 90 °C (194 °F) ή μεγαλύτερος
  Αυλακώσεις 17
  Διασκεδασμός δύναμης (Max) 6 Watt
  Διαστάσεις 30 X 36 X 8 ίντσες
  Βάρος 4,8 λίβρες (2,2 χιλιόγραμμα)
  Περίφραξη ανοικτή
  Backplane τρέχοντα (5 βολτ ΣΥΝΕΧΗ) 10 amps
  Backplane ρεύμα (24 βολτ ΣΥΝΕΧΗ) 2,8 Amps
  UPC 10612598129291

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

Περίπου ενότητα 1756-A17 πλαισίων σειράς ControlLogix

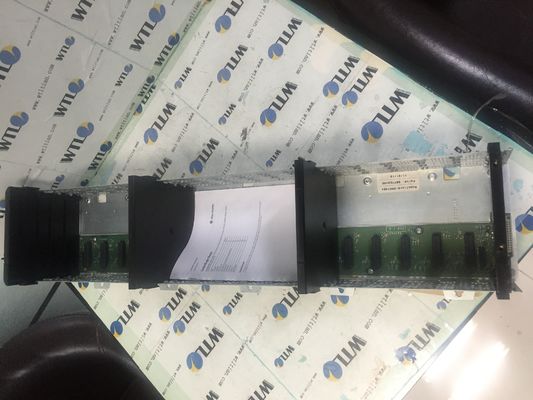

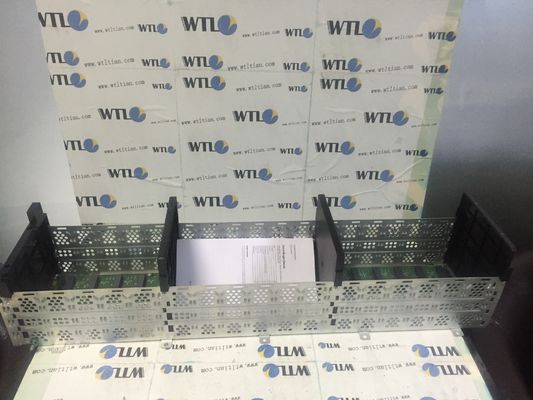

Ο Άλλεν-Bradley 1756-A17 είναι ένα τμήμα ControlLogix. Αυτό είναι ένα πλαίσιο 17 αυλακώσεων που χρησιμοποιείται για να τοποθετήσει τις ενότητες ControlLogix συμπεριλαμβανομένων των επεξεργαστών, I/O ενότητες, ενότητες ειδικότητας και να καλύψει τις ενότητες συνεργατών.

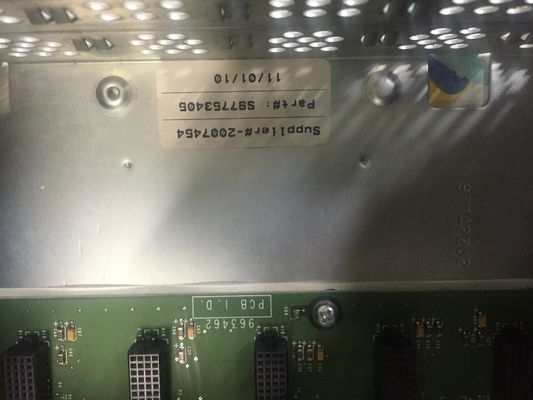

Το 1756-A17 παρέχει την κατοικία ενότητας συμπεριλαμβανομένης της απαραίτητης backplane σύνδεσης για να επιτρέψει την εσωτερικές σύνδεση ενότητας και τη διανομή της δύναμης λεωφορείων μέσω των ενσωματωμένων ηλεκτρονικών στοιχείων κυκλώματος και των παρεχόμενων να τοποθετήσει αυλακώσεων στα πλαίσια. Έχει μια κατανάλωση ισχύος 1,5 Α @ 1.2VDC 4A/4A @ 3,3 VDC 15 A/6 ΈΝΑ @ 15 A/6 Α ΚΑΙ 2,8 A/2.8 ΈΝΑ @ 24VDC.

Το 1756-A17 υποστηρίζει το οριζόντιο μοντάρισμα μόνο και απαιτεί ένα ελάχιστο μέγεθος γραφείων ή ένα διαθέσιμο διάστημα 76,2 X 91,4 X 20,3 εκατ. (30 X 36 X 8 μέσα.). Οι παρεχόμενες 10 να τοποθετήσουν ετικέττες επιτρέπουν την άμεση επιτροπή που τοποθετεί στην υποομάδα περιφράξεων για την κατάλληλη και γρήγορη εγκατάσταση. Αυτό το πλαίσιο ζυγίζει 2,20 κλ (4,8 λίβρες).

Κατά τοποθετώντας τα πλαίσια 1756-A17 με τα κοντινά πλαίσια ControlLogix, οι συγκεκριμένες διαστημικές απαιτήσεις είναι 10,2 εκατ. (4,0 μέσα.) συν το πλάτος της παροχής ηλεκτρικού ρεύματος (αριστερή πλευρά), 7,7 εκατ. (3,0 μέσα.) συν το πλάτος της παροχής ηλεκτρικού ρεύματος (δεξιά πλευρά), 15,3 εκατ. (6,0 μέσα.) Τοπ εκκαθάριση και 5,1 εκατ. (2,0 μέσα.) κατώτατης εκκαθάρισης.

Τα 1756-A17 είναι διαθέσιμα σε 3 αναθεωρήσεις πλαισίων, συγκεκριμένα, σειρά Α, το Β και Γ. Series Γ προσφέρουν συγκεκριμένα τις βελτιωμένες οδηγίες αυλακώσεων, εξαερισμός, πιό σκληρές να τοποθετήσουν ετικέττες, πρόσθετες τρύπες για να τοποθετήσουν τις ετικέττες και την πρόσθετη επίγεια βίδα για τη λήξη να στηρίξουν επιτροπής.

Το τυποποιημένο πλαίσιο 1756-A17 περιλαμβάνει τις έμφυτες ικανότητες χρόνος-σφράγισης για τις εφαρμογές SOE. Backplane πλαισίων δια:νέμω τη δύναμη σε κάθε μια από τις ενότητες μέσα στα πλαίσια με την παροχή μιας πορείας μεγάλης επικοινωνίας μεταξύ των ενοτήτων. Απαιτεί ένα δελτίο 1492 καλωδίωση IFM ή ένα RTB για να συνδέσει όλη την τομέας-δευτερεύουσα καλωδίωση. Το τυποποιημένο πλαίσιο 1756-A17 παρέχει στην εύκολη συντήρηση το χαρακτηριστικό γνώρισμα RIUP. Για την παρεμπόδιση των λαθών αντικατάστασης, προσφέρει επίσης την ηλεκτρονική διαμόρφωση. Σε περίπτωση οποιασδήποτε δευτερεύουσας αποτυχίας συστημάτων ή τομέων, οι περιεκτικές διαγνωστικές βοήθειες χαρακτηριστικών γνωρισμάτων της προσδιορίζουν το ελάττωμα. Είναι συμπαγές, οικονομικώς αποδοτικό, και εύκολα συμβατό με τα στοιχεία όπως ο χειριστής PanelView.
