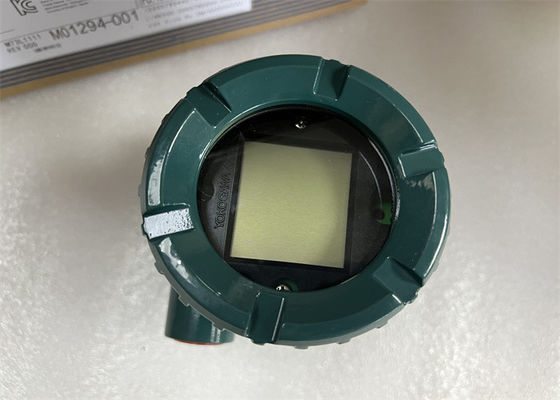

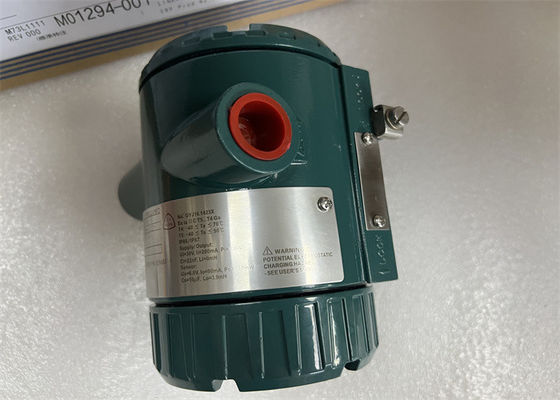

Νέος αρχικός συσκευών αποστολής σημάτων πίεσης YoKogawa YTA110-EA2DK/X1/KU2 διαφορικός

Νέος αρχικός συσκευών αποστολής σημάτων πίεσης YoKogawa YTA110-EA2DK/X1/KU2 διαφορικός

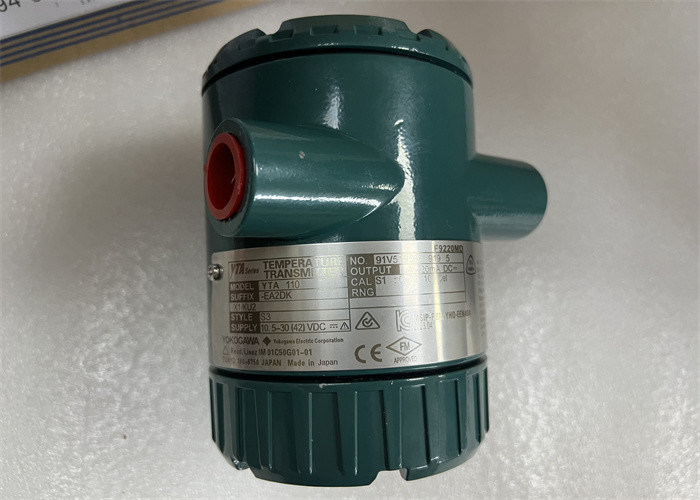

Το YTA110 είναι η συσκευή αποστολής σημάτων θερμοκρασίας υψηλής επίδοσης που δέχεται το θερμοηλεκτρικό ζεύγος, την Ε&ΤΑ, τα ωμ ή τις ΣΥΝΕΧΕΊΣ milivolts εισαγωγές και το μετατρέπει σε ένα ΣΥΝΕΧΈΣ σήμα 4 έως 20 μΑ για τη μετάδοση. Το YTA110 υποστηρίζει είτε τον ΕΓΚΈΦΑΛΟ είτε το πρωτόκολλο επικοινωνίας ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ. Το YTA110 σε το τυποποιημένη διαμόρφωση πιστοποιείται από TU¨ Β όπως συμμορφωμένος με SIL2 για την απαίτηση ασφάλειας.

■ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

Microprocesser-βασισμένη η στην υψηλή επίδοση τεχνολογία αντίληψης εξασφαλίζει τη μακροπρόθεσμη ακρίβεια και την υψηλή αξιοπιστία. Η υψηλή κατοικία διπλός-διαμερισμάτων αξιοπιστίας πραγματοποιεί την υψηλή ικανότητα αντίστασης στα σκληρά περιβάλλοντα, και YTA110 έχει την ικανότητα SIL2 για την απαίτηση ασφάλειας. Η ποικιλία του αισθητήρα εισάγει τον τύπο εισαγωγής αισθητήρων είναι χρήστης-επιλέξιμη από τα θερμοηλεκτρικά ζεύγη (T/C), RTDs, τα ωμ, ή το συνεχές ρεύμα milivolts. Ο ψηφιακό ΕΓΚΕΦΑΛΟΣ επικοινωνίας ή το πρωτόκολλο επικοινωνίας HART® είναι διαθέσιμος. Τη διαμόρφωση insturment μπορεί από ο χρήστης να αλλάξει με τη χρησιμοποίηση του πληροφοριοδότη BT200 ή ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ. Self-diagnostics η συνεχής self-diagnostics λειτουργίας ικανότητα εξασφαλίζει τη μακροπρόθεσμη απόδοση και το χαμηλότερο κόστος της ιδιοκτησίας. Η επίδειξη LCD με το bargraph η επίδειξη LCD παρέχει και μια ψηφιακή ανάγνωση και τα τοις εκατό bargraph ταυτόχρονα

■ΠΡΟΤΥΠΑ

ΠΡΟΔΙΑΓΡΑΦΕΣ; Ακρίβεια ΠΡΟΔΙΑΓΡΑΦΩΝ ΑΠΟΔΟΣΗΣ (ακρίβεια A/D/έκταση + ακρίβεια D/A) ή; 0.1% της βαθμολογημένης έκτασης, οποιοσδήποτε είναι μεγαλύτερος. Δείτε τον πίνακα 1. στη σελίδα 3. Η κρύα επίδραση περιβαλλοντικής θερμοκρασίας ακρίβειας αποζημιώσεων συνδέσεων (για T/C μόνο) ± 0.5˚C (± 0,9 ˚F) (ανά αλλαγή 10 ˚C) ± 0.1% ή ± (συντελεστής το /span θερμοκρασίας), οποιοσδήποτε είναι μεγαλύτερη. Δείτε τον πίνακα 2. για το συντελεστή θερμοκρασίας. Ε&ΤΑ σταθερότητας: ; 0,1% της ανάγνωσης ή; 0.1°C ανά 2 έτη, οποιοσδήποτε είναι μεγαλύτερος σε 23; 2°C

T/C: ; 0,1% της ανάγνωσης ή; 0.1°C το χρόνο, οποιοσδήποτε είναι μεγαλύτερος σε 23; 2°C. Ε&ΤΑ σταθερότητας 5 ετών: ; 0,2% της ανάγνωσης ή; 0.2°C, οποιοσδήποτε είναι μεγαλύτερος σε 23; 2°C.T/sC: ; 0,4% της ανάγνωσης ή; 0.4°C, οποιοσδήποτε είναι μεγαλύτερος σε 23; επίδραση 2°C. RFI που εξετάζεται ανά EN 50082-2, ένταση τομέων μέχρι την επίδραση ± 0.005% παροχής ηλεκτρικού ρεύματος 10 V/m. της έκτασης βαθμολόγησης ανά επίδραση δόνησης βολτ 10 έως 60 Hz μέγιστη μετατόπιση 0,21 χιλ. 60 έως 2000 επίδραση θέσης Hz 3G καμία

■ΛΕΙΤΟΥΡΓΙΚΟΣ

Ο τύπος εισαγωγής εισαγωγής ΠΡΟΔΙΑΓΡΑΦΩΝ είναι επιλέξιμος: Θερμοηλεκτρικά ζεύγη, 2, 3, και 4 καλώδιο RTDs, ωμ και συνεχές ρεύμα milivolts. Δείτε τον πίνακα 1. στη σελίδα 3. Τα όρια έκτασης & σειράς βλέπουν τον πίνακα 1. στη σελίδα 3. Η αντίσταση πηγής σημάτων εισαγωγής (για T/C, τις MV) 1 Κ ή χαμηλότερη εισαγωγή οδηγεί την αντίσταση καλωδίων (για την Ε&ΤΑ, ωμ) 10 ανά το καλώδιο ή χαμηλότερη παραγωγή δύο καλώδιο συνεχές ρεύμα 4 έως 20 μΑ. Σειρά παραγωγής: 3.68 το μΑ στον ΕΓΚΈΦΑΛΟ 20,8 μΑ ή το πρωτόκολλο ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ ® επιβάλλεται στο σήμα 4 έως 20 μΑ. Οποιαδήποτε ενιαία αξία από τον ακόλουθο μπορεί να επιλεχτεί ως σήμα αναλογικής παραγωγής. Αισθητήρας 1, τελική θερμοκρασία. Επίσης, μέχρι τρεις από τις ανωτέρω τιμές μπορούν να επιδειχθούν στην επίδειξη LCD ή να διαβαστούν μέσω της επικοινωνίας. Απομόνωση εισόδου-εξόδου /GND που απομονώνεται στο συνεχές ρεύμα 500 Β

Πίνακας 2. Συντελεστής θερμοκρασίας

Note1: Η επίδραση περιβαλλοντικής θερμοκρασίας ανά αλλαγή 10°C είναι; 0,1% ή; (συντελεστής/έκταση θερμοκρασίας), οποιοσδήποτε είναι μεγαλύτερος.

Note2: Το «abs.reading» σε Table2 σημαίνει την απόλυτη αξία της ανάγνωσης σε °C.

Παράδειγμα της ανάγνωσης ABS Πότε η αξία θερμοκρασίας είναι 250 Kelvin, η ανάγνωση ABS είναι 23,15, απόλυτος (250; 273.15).

Παράδειγμα της επίδρασης περιβαλλοντικής θερμοκρασίας

Όροι

1) Αισθητήρας εισαγωγής: Pt100

2) Σειρά βαθμολόγησης: ; 100 σε 100°C

3) Αξία ανάγνωσης: ; 50°C επίδραση περιβαλλοντικής θερμοκρασίας ανά 10°C Συντελεστής/Span= θερμοκρασίας (0.08°C; 0.02/100; |; 50°C|)/{100°C; (; 100°C)}= 0,00045 → 0,045% επομένως, επίδραση περιβαλλοντικής θερμοκρασίας είναι; 0.1%/10°C

■ΔΙΑΣΤΑΣΕΙΣ

2-ίντσα οριζόντιο μοντάρισμα σωλήνων

< Ordering="" Information="">

Διευκρινίστε τον ακόλουθο κατά το διαταγή του προτύπου, των κωδίκων επιθήματος, και των προαιρετικών κωδίκων

Το όργανο στέλνεται με τις τοποθετήσεις που παρουσιάζονται στον πίνακα Α. Specify τον ακόλουθο όταν χρειάζεται.

1. Τύπος αισθητήρων. Για την εισαγωγή Ε&ΤΑ και αντίστασης, διευκρινίστε τον αριθμό καλωδίου επίσης. (Παράδειγμα Pt200 3 σύστημα καλωδίων)

2. Σειρά και μονάδα βαθμολόγησης 1) Η σειρά βαθμολόγησης μπορεί να διευκρινιστεί μέσα στη σειρά μέτρησης που παρουσιάζεται στον πίνακα 1. στη σελίδα 3. 2) Διευκρινίστε μια σειρά από; Γ, Κ; Φ ή; Ρ για την εισαγωγή θερμοκρασίας. ; Φ και; Το Ρ είναι διαθέσιμο όταν διευκρινίζεται ο προαιρετικός κώδικας D2. Δεν είναι απαραίτητο να διευκρινιστεί η μονάδα των MV και οι εισαγωγές ωμ, για αυτές τις μονάδες αυτόματα θα είναι MV ή Ω.

3. Αριθμός ετικεττών

4. Άλλα στοιχεία σχετικά με την επιλογή του /CA επιλογών επιτρέπουν το θέτοντας περιγραφέα για τον τύπο πρωτοκόλλου ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ στο εργοστάσιο. Διευκρινίστε επάνω σε 16 χαρακτήρες που εισάγονται στην παράμετρο περιγραφέα.
