Περιγραφή

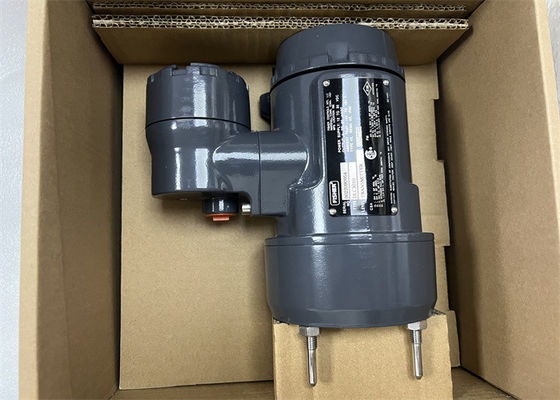

DLC3010 ψηφιακοί ισόπεδοι ελεγκτές

DLC3010 οι ψηφιακοί ισόπεδοι ελεγκτές (σχήμα 1 ‐ 1) χρησιμοποιούνται με τους αισθητήρες επιπέδων για να μετρήσουν το υγρό επίπεδο, το επίπεδο διεπαφής μεταξύ δύο υγρών, ή την υγρή συγκεκριμένη πυκνότητα (πυκνότητα). Οι αλλαγές στο επίπεδο ή τη συγκεκριμένη πυκνότητα ασκούν μια επιπλέουσα δύναμη σε μια ψηφιακά εισαγωγή και τον Αύγουστο του 2020 4 ισόπεδων ελεγκτών D102748X012 DLC3010 προδιαγραφών displacer, το οποίο περιστρέφεται τον άξονα σωλήνων ροπής. Αυτή η περιστροφική κίνηση εφαρμόζεται στον ψηφιακό ισόπεδο ελεγκτή, μετασχηματίζεται σε ένα ηλεκτρικό σήμα και μεταλλάσσεται. Το ψηφιακό σήμα αντισταθμίζεται και υποβάλλεται σε επεξεργασία ανά απαιτήσεις διαμόρφωσης χρηστών, και μετατρέπεται πίσω 4 ‐ 20 αναλογικό ηλεκτρικό σήμα μΑ. Το προκύπτον τρέχον σήμα παραγωγής στέλνεται σε μια ένδειξη ή ένα τελικό στοιχείο ελέγχου.

DLC3010 οι ψηφιακοί ισόπεδοι ελεγκτές επικοινωνούν, βασισμένο στο ‐ επίπεδο μικροεπεξεργαστών, διεπαφή, ή αισθαμένος όργανα πυκνότητας. Εκτός από την κανονική λειτουργία της παροχής 4 ‐ 20 milliampere το τρέχον σήμα, ψηφιακοί ισόπεδοι ελεγκτές DLC3010, που χρησιμοποιεί το πρωτόκολλο επικοινωνιών ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ, δίνει την εύκολη πρόσβαση στις πληροφορίες κρίσιμες στη λειτουργία διαδικασίας. Μπορείτε να λάβετε τις πληροφορίες από τη διαδικασία, το όργανο, ή τον αισθητήρα χρησιμοποιώντας έναν πληροφοριοδότη τομέων με το συμβατό σύστημα περιγραφών συσκευών (DDs) με τους ψηφιακούς ισόπεδους ελεγκτές DLC3010. Ο πληροφοριοδότης τομέων μπορεί να συνδεθεί στον ψηφιακό ισόπεδο ελεγκτή ή σε ένα κιβώτιο συνδέσεων τομέων. Χρησιμοποιώντας τον πληροφοριοδότη τομέων, μπορείτε να εκτελέσετε διάφορες διαδικασίες με τον ψηφιακό ισόπεδο ελεγκτή DLC3010. Μπορείτε να ρωτήσετε, να διαμορφώσετε, να βαθμολογήσετε, ή να εξετάσετε τον ψηφιακό ισόπεδο ελεγκτή. Χρησιμοποιώντας το πρωτόκολλο ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ, οι πληροφορίες από τον τομέα μπορούν να ενσωματωθούν στα συστήματα ελέγχου ή να παραληφθούν σε ενιαία βάση βρόχων. DLC3010 οι ψηφιακοί ισόπεδοι ελεγκτές σχεδιάζονται για να αντικαταστήσουν άμεσα τις τυποποιημένες πνευματικές και ηλεκτρο πνευματικές συσκευές αποστολής σημάτων επιπέδων ‐. DLC3010 οι ψηφιακοί ισόπεδοι ελεγκτές τοποθετούν σε μια ευρεία ποικιλία εγκλωβισμένων και cageless 249 αισθητήρων επιπέδων. Τοποθετούν στους αισθητήρες επιπέδων τύπων άλλων κατασκευαστών displacer μέσω της χρήσης να τοποθετήσουν τους προσαρμοστές. 249 εγκλώβισε τους αισθητήρες (δείτε στον πίνακα 1 ‐ 6); 249, οι αισθητήρες δευτερεύον ‐ 249B, 249BF, 249C, 249K, και 249L τοποθετούν στο σκάφος με το displacer που τοποθετείται μέσα σε ένα κλουβί έξω από το σκάφος. (Ο εγκλωβισμένος 249BF αισθητήρας είναι διαθέσιμος μόνο στην Ευρώπη, τη Μέση Ανατολή, και την Αφρική.) 249 αισθητήρες Cageless (δείτε στον πίνακα 1 ‐ 7); 249BP, οι αισθητήρες τοπ ‐ 249CP, και 249P τοποθετούν στο σκάφος με το displacer που κρεμά κάτω στο σκάφος. ; 249VS ο αισθητήρας δευτερεύον ‐ τοποθετεί στο σκάφος με το displacer που κρεμά έξω στο σκάφος. ; 249W ο αισθητήρας ύφους γκοφρετών ‐ τοποθετεί πάνω από ένα σκάφος ή σε ένα παρεχόμενο ‐ κλουβί πελατών.

Προδιαγραφές

Οι προδιαγραφές για τον ψηφιακό ισόπεδο ελεγκτή DLC3010 παρουσιάζονται στον πίνακα 1 ‐ 1. Οι προδιαγραφές για τον αισθητήρα 249 παρουσιάζονται στον πίνακα 1 ‐ 3.

Specs:

Διαθέσιμος

Ψηφιακός ισόπεδος ελεγκτής διαμορφώσεων DLC3010: Τοποθετεί σε εγκλωβισμένους και cageless 249 αισθητήρες. Δείτε στους πίνακες 1 ‐ 7 ‐ 6 και 1 και περιγραφή αισθητήρων. Λειτουργία: Πρωτόκολλο επικοινωνιών συσκευών αποστολής σημάτων: ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ

Επίπεδο, διεπαφή, ή πυκνότητα σημάτων εισαγωγής: Περιστροφική κίνηση του άξονα σωλήνων ροπής ανάλογου προς τις αλλαγές στο υγρό επίπεδο, επίπεδο διεπαφών, ή πυκνότητα που αλλάζουν την πλευστότητα ενός displacer. Θερμοκρασία διαδικασίας: Διεπαφή για το καλώδιο 2 ‐ ή 3 ‐ Ε&ΤΑ λευκόχρυσου 100 ωμ για την αντίληψη της θερμοκρασίας διαδικασίας, ή προαιρετική θερμοκρασία στόχων χρηστών εισαγμένη ‐ για να επιτρέψει την αποζημίωση για των αλλαγών στη συγκεκριμένη πυκνότητα

Σήμα παραγωγής

Ανάλογο: 4 ‐ 20 milliamperes ΣΥΝΕΧΉ (; άμεση δράση-αυξαμένος επίπεδο, διεπαφή, ή παραγωγή αυξήσεων πυκνότητας ή; αντίστροφη δράση-αυξαμένος επίπεδο, διεπαφή, ή παραγωγή μειώσεων πυκνότητας)

Υψηλός κορεσμός: 20.5 μΑ

Χαμηλός κορεσμός: 3.8 υψηλός συναγερμός μΑ: 22.5 μΑ

Χαμηλός συναγερμός: 3.7 μΑ

Μόνο ένας από ανωτέρω τον υψηλό - οι χαμηλοί ορισμοί συναγερμών είναι διαθέσιμοι σε μια δεδομένη διαμόρφωση. ΝΕ 43 του ΝΑΜΟΥΡ υποχωρητικό όταν επιλέγεται το υψηλό επίπεδο συναγερμών. Ψηφιακός: Το ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ 1200 Baud FSK (μετατόπιση συχνότητας που κλειδώνεται) απαιτήσεις σύνθετης αντίστασης ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ πρέπει να συναντηθεί για να επιτρέψει την επικοινωνία. Η συνολική σύνθετη αντίσταση διακλαδώσεων στις κύριες συνδέσεις συσκευών (αποκλείοντας τη σύνθετη αντίσταση κυρίου και συσκευών αποστολής σημάτων) πρέπει να είναι μεταξύ 230 και 600 ωμ. Το ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ συσκευών αποστολής σημάτων λαμβάνει τη σύνθετη αντίσταση ορίζεται ως:

Rx: 42K ωμ και

CX: 14 nF

Σημειώστε ότι στη διαμόρφωση σημείου σημείου ‐ σε ‐, αναλογική και ψηφιακή σηματοδότηση είναι διαθέσιμο. Το όργανο μπορεί να ρωτηθεί ψηφιακά για τις πληροφορίες, ή να τοποθετηθεί στον τρόπο έκρηξης για να διαβιβάσει τακτικά τις εκούσιες πληροφορίες διαδικασίας ψηφιακά. Στον πολυ τρόπο πτώσης ‐, το ρεύμα παραγωγής καθορίζεται σε 4 μΑ, και μόνο η ψηφιακή επικοινωνία είναι διαθέσιμη
