| όνομα τρόπου |

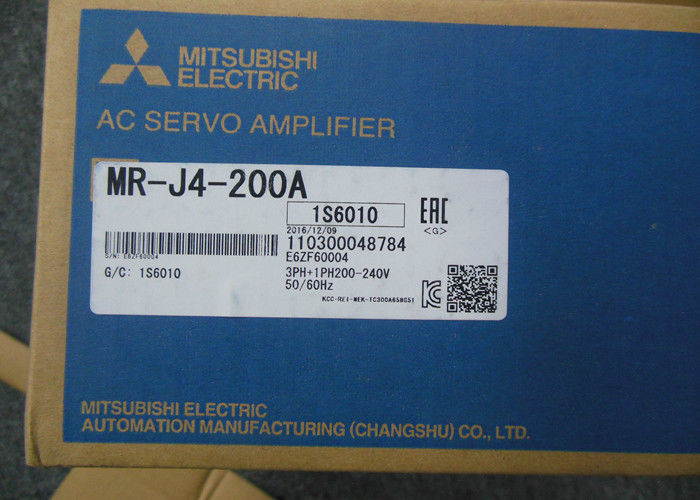

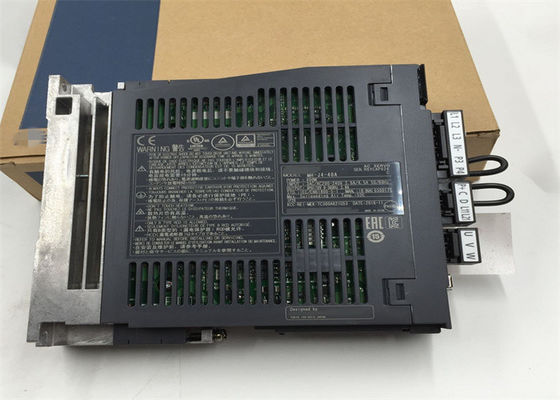

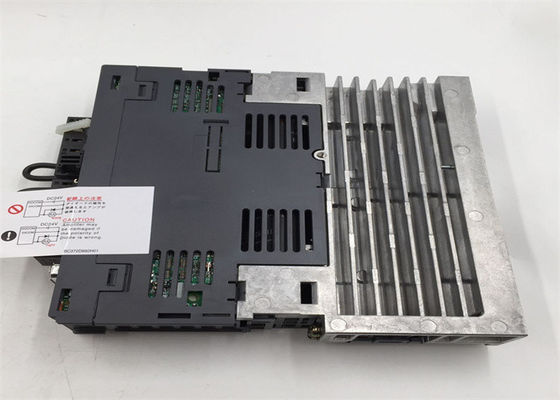

Κ.-j4-200A |
| Εφοδιασμένο στοιχείο |
S |
| Παραγωγή |
Εκτιμημένη τάση |
3-phase 170 VAC |
| Εκτιμημένο τρέχον (α) |
11.0 |
|
Κύριο κύκλωμα
Δύναμη
Ανεφοδιασμός
|
Τάση/συχνότητα |
3-phase 200 VAC σε 240 VAC, 50/60 Hz |
| Εκτιμημένο τρέχον (α) |
10.5 |
| Επιτρεπτή διακύμανση τάσης |
3-phase 170 VAC σε 264 VAC |
| Επιτρεπτή διακύμανση συχνότητας |
μέγιστο ±5% |
|
Έλεγχος
Κύκλωμα
Δύναμη
Ανεφοδιασμός
|
Τάση/συχνότητα |
1-φάση 200 VAC σε 240 VAC, 50/60 Hz |
| Εκτιμημένο τρέχον (α) |
0,2 |
| Επιτρεπτή διακύμανση τάσης |
1-φάση 170 VAC σε 264 VAC |
| Επιτρεπτή διακύμανση συχνότητας |
μέγιστο ±5% |
| Κατανάλωση ισχύος (ψ) |
30 |
| Παροχή ηλεκτρικού ρεύματος διεπαφών |
24 VDC ±10% (απαραίτητη τρέχουσα ικανότητα: 0,5 Α (συμπεριλαμβανομένου του σήματος συνδετήρων CN8)) |
| Φορτίο-δευτερεύουσα διεπαφή κωδικοποιητών |
Μεγάλη τμηματική επικοινωνία της Mitsubishi |
|
Ανεκτή αναπαραγωγική δύναμη του ενσωματωμένου
Αναπαραγωγικός αντιστάτης (W)
|
100 |
| Μέθοδος ελέγχου |
Έλεγχος ημίτονο-κυμάτων PWM/τρέχουσα μέθοδος ελέγχου |
| Δυναμικό φρένο |
Ενσωματωμένος |
| Προστατευτικές λειτουργίες |
Overcurrent που αποκλείονται, αναπαραγωγικό overvoltage που αποκλείεται, υπερφόρτωση που αποκλείεται (ηλεκτρονικός θερμικός), προστασία υπερθέρμανσης σερβο μηχανών, προστασία λάθους κωδικοποιητών, αναπαραγωγική προστασία λάθους, προστασία undervoltage, στιγμιαία προστασία διακοπής ρεύματος, προστασία υπερβολικής επιτάχυνσης, υπερβολική προστασία λάθους, προστασία ανίχνευσης μαγνητικών πόλων, γραμμική προστασία ελαττωμάτων ελέγχων με σερβομηχανισμό |
|
Θέση
Έλεγχος
Τρόπος
|
Μέγιστη συχνότητα σφυγμού εισαγωγής |
4 Mpps (κατά το χρησιμοποίηση του διαφορικού δέκτη), 200 kpps (κατά τη χρησιμοποίηση του ανοικτός-συλλέκτη) |
| Σφυγμός ανατροφοδότησης προσδιορισμού θέσης |
Ψήφισμα κωδικοποιητών: 22 μπιτ |
| Πολλαπλασιάζοντας παράγοντας σφυγμού εντολής |
Ηλεκτρονικό πολλαπλάσιο εργαλείων A/B, Α: 1 έως 16777216, Β: 1 έως 16777216, 1/10 < A="">
|
| Ρύθμιση πλάτους προσδιορισμού θέσης πλήρης |
σφυγμός 0 στους σφυγμούς ±65535 (μονάδα σφυγμού εντολής) |
| Λάθος υπερβολικό |
±3 περιστροφές |
| Όριο ροπής |
Σύνολο από τις παραμέτρους ή την εξωτερική αναλογική εισαγωγή (συνεχές ρεύμα 0 Β +10 στη ροπή Β DC/maximum) |
|
Ταχύτητα
Έλεγχος
Τρόπος
|
Σειρά ελέγχου ταχύτητας |
Αναλογική εντολή 1:2000, εσωτερική εντολή 1:5000 ταχύτητας ταχύτητας |
| Αναλογική εισαγωγή εντολής ταχύτητας |
Συνεχές ρεύμα 0 Β στην ταχύτητα ±10 Β DC/rated (η ταχύτητα σε 10 Β είναι μεταβλητή με |
| Ποσοστό διακύμανσης ταχύτητας |
μέγιστο ±0.01% (διακύμανση 0% φορτίων σε 100%), 0% (διακύμανση δύναμης: ±10%)
±0.2%maximum (περιβαλλοντική θερμοκρασία 25 ± 10 εκατοντάβαθμος βαθμός) μόνο κατά το χρησιμοποίηση της αναλογικής εντολής ταχύτητας
|
| Όριο ροπής |
Σύνολο από τις παραμέτρους ή την εξωτερική αναλογική εισαγωγή (συνεχές ρεύμα 0V στη ροπή +10 VDC/maximum) |
|
Ροπή
Έλεγχος
Τρόπος
|
Αναλογική εισαγωγή εντολής ροπής |
ροπή 0VDCto±8VDC/maximum (σύνθετη αντίσταση εισαγωγής: kohm 10 έως 12) |
| Όριο ταχύτητας |
Σύνολο από τις παραμέτρους ή την εξωτερική αναλογική εισαγωγή (0VDC στην ταχύτητα ± 10 VDC/rated) |
| Πλήρως κλειστός έλεγχος βρόχων |
Διαθέσιμος στο μέλλον |
| Λειτουργία ασφάλειας |
STO (IEC/EN 61800-5-2) |
| Λειτουργία επικοινωνίας |
USB: Συνδέστε ένα προσωπικό Η/Υ (ο Κ. συμβατό σύστημα Configurator2) |
| Δομή (εκτίμηση IP) |
Η ψύξη δύναμης, ανοίγει (IP20) |
| Στενό μοντάρισμα |
Πιθανός |
| Βάρος (κλ) |
2.1 |
