Περίπου 1769-PA4

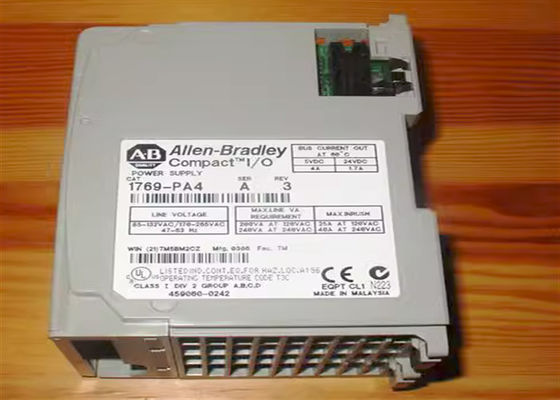

Ο Άλλεν-Bradley 1769-PA4 είναι μια I/O παροχή ηλεκτρικού ρεύματος CompactLogix. Μπορεί να προβλέψει 120 έως 240 βολτ της εξουσίας εναλλασσόμενου ρεύματος και 24 βολτ της ΣΥΝΕΧΟΎΣ δύναμης στους επεξεργαστές CompactLogix 1769-L3x, τους ελεγκτές, και τις I/O ενότητες που συνδέονται με το. Μέχρι 8 ενότητες μπορούν να συνδέσουν με κάθε πλευρά του 1769-PA4 για ένα μέγιστο 16 ενοτήτων για μια παροχή ηλεκτρικού ρεύματος. Αυτή η παροχή ηλεκτρικού ρεύματος παρέχει 4A του ρεύματος σε 5 βολτ συνεχούς ρεύματος ή 2A σε 24 βολτ ΣΥΝΕΧΉ. Αυτή η ενότητα μετρά 2,76 X 3,43 X 4,65 ίντσες και ζυγίζει περίπου 630 γ (1,39 λίβρες). Αυτή η παροχή ηλεκτρικού ρεύματος υποστηρίζει τη ράγα DIN ή το μοντάρισμα επιτροπής. Έχει μια περίφραξη ανοικτός-ύφους με την ενσωματωμένη θρυαλλίδα που είναι αναπληρώσιμη με τους αριθμούς μερών Littelfuse 02183.15MXP ή το Wickman 19195-3 θρυαλλίδες.
Το 1769-PA4 έχει τα συστατικά που περιλαμβάνουν έναν μοχλό λεωφορείων με μια λειτουργία κλειδώματος, δείκτης θέσης των οδηγήσεων, μια πόρτα παροχής ηλεκτρικού ρεύματος με μια ετικέτα προσδιορισμού, και κινητοί και στάσιμοι συνδετήρες λεωφορείων (με τις αρσενικές και θηλυκές καρφίτσες), μια ετικέτα πινακίδων, ανώτερες και χαμηλότερα αυλακώσεις γλώσσα-και-αυλακιού, ανώτεροι και χαμηλότεροι σύρτες ραγών DIN, ένας τελικός φραγμός με την δάχτυλο-ασφαλή κάλυψη, και μια κάλυψη κατοικίας για την αναπληρώσιμη θρυαλλίδα.
Αυτή η παροχή ηλεκτρικού ρεύματος έχει μια επιλέξιμη σειρά τάσης εισαγωγής 85 έως 265 βολτ και 170-265 VAC κατά μήκος ενός φάσματος συχνότητας εισαγωγής 47 έως 63 Hertz. Η κατανάλωση ισχύος της είναι περίπου 200 VA σε 120 βολτ εναλλασσόμενου ρεύματος και 240 VA σε 240 βολτ εναλλασσόμενου ρεύματος και το μέγιστο ρεύμα εισροής του είναι 25 Amps σε 132 βολτ εναλλασσόμενου ρεύματος. Το 1769-PA4 έχει μια τρέχουσα ικανότητα 4 Amps σε 5 βολτ ΣΥΝΕΧΉ και του ενός από 2 Amps σε 24 βολτ ΣΥΝΕΧΉ, μια ονομαστική τάση εισαγωγής 120 έως 220 βολτ εναλλασσόμενου ρεύματος, ένα Wattage 18 Watt, και μια τάση παραγωγής 24 βολτ ΣΥΝΕΧΏΝ. Η τάση απομόνωσής της είναι συνεχής σε 265 βολτ από την εισαγωγή ισχύος εναλλασσόμενου ρεύματος στο σύστημα.

Το προϊόν Άλλεν-Bradley με τον αριθμό μερών 1769-PA4 είναι ένα τμήμα CompactLogix που λειτουργεί ως I/O παροχή ηλεκτρικού ρεύματος. Αυτή η backplane παροχών ηλεκτρικού ρεύματος CompactLogix I/O δύναμη που διανέμεται στις 1769 συμπαγείς I/O ενότητες. Οι παροχές αυτού του ηλεκτρικού ρεύματος είναι σε θέση τις ενότητες και από τις δύο πλευρές της μονάδας. Οι συμπαγείς I/O ενότητες μπορούν να εγκατασταθούν σε κάθε πλευρά της I/O παροχής ηλεκτρικού ρεύματος επέκτασης όπου μέχρι οκτώ (8) ενότητες μπορούν να εγκατασταθούν για συνολικά 16 συμπαγείς I/O ενότητες.

Αυτή η παροχή ηλεκτρικού ρεύματος χαρακτηρίζει την επιλέξιμη σειρά εισαγωγής τάσης 85 στο εναλλασσόμενο ρεύμα 265V ή το εναλλασσόμενο ρεύμα 170 ή 265V. Πρίν ενεργοποιεί την παροχή ηλεκτρικού ρεύματος, εξασφαλίστε ότι η σωστή επιλογή ενεργοποιείται για να αποτρέψει τη ζημία στην ενότητα. Αυτό το τμήμα παροχής ηλεκτρικού ρεύματος έχει μια εκτιμημένη τρέχουσα παραγωγή 4.0A σε 5VDC και 2.0A σε 24VDC. Αυτή η παροχή ηλεκτρικού ρεύματος είναι συμβατή για τις εγκαταστάσεις σε μια συνέλευση CompactLogix με έναν μεγάλο αριθμό των ιδιαίτερων αποτελεσμάτων και των αναλογικών ενοτήτων.

Αυτή η παροχή ηλεκτρικού ρεύματος εγκαθίσταται με μια εσωτερική θρυαλλίδα. Αυτή η θρυαλλίδα μπορεί να αντικατασταθεί με τους αριθμούς μερών Wickmann 19195-3.15A ή Littelfuse 02153.15MXP.

Ο προγραμματισμός παροχής ηλεκτρικού ρεύματος είναι ουσιαστικός στην οικοδόμηση μιας συνέλευσης CompactLogix που αυτό οφείλεται στο γεγονός ότι η παροχή ηλεκτρικού ρεύματος είναι η ενότητα που παραπέμπεται από την απαίτηση εκτίμησης απόστασης παροχής ηλεκτρικού ρεύματος. Αυτή η απαίτηση ενότητας πρέπει να ακολουθηθεί για να διατηρήσει μια έγκυρη διαμόρφωση CompactLogix. Συμπεριλαμβανομένων των ενοτήτων επεξεργαστών και επικοινωνίας, οποιαδήποτε ενότητα δεν πρέπει να υπερβεί την καθορισμένη εκτίμηση απόστασης παροχής ηλεκτρικού ρεύματος.

Τεχνικές προδιαγραφές για 1769-PA4
