IC200CHS002J περιττό ύφος Ι κιβωτίων ενότητας 24VoltGE παροχής ηλεκτρικού ρεύματος μεταφορέας του /O

Περιττός I/O μεταφορέας κιβώτιο-ύφους ενότητας IC200CHS002J Γερμανία παροχής ηλεκτρικού ρεύματος

Περιττές γρήγορες λεπτομέρειες ενότητας παροχής ηλεκτρικού ρεύματος

Εμπορικό σήμα Γερμανία Fanuc
Σειρά Versamax
Ευφυείς πλατφόρμες της Γερμανίας κατασκευαστών (προηγούμενες) Αυτοματοποίηση του Emerson (τρέχουσα)
Αριθμός μερών IC200CHS002
Σειρά VersaMax
Αριθμός μερών IC200CHS002
Τελικός I/O μεταφορέας κιβώτιο-ύφους τύπων προϊόντων
Τερματικά 36 κιβώτιο-ύφους
I/O ενότητα μεταφορέων περιγραφής προϊόντων
Ύφος κιβωτίων ύφους ενότητας μεταφορέων
Ύψος διαστάσεων: μήκος 133,4 χιλ. (5,25 μέσα): 66,80 χιλ. (2,63 μέσα)
Ενιαίο μέγεθος 2,1 mm2 καλωδίων χαλκού σε 0,36 mm2
Τύπος λήξης τομέων που ενσωματώνεται
Διπλό μέγεθος καλωδίων χαλκού μέχρι 0,86 mm2
Αριθ. των τερματικών 36 τερματικό
Τελική ροπή 0,37 έως 0,45 λίβρες σε ένα πόδι
Συμβατό μέγεθος καλωδίων AWG # 14 στο AWG #22 για την ενιαία σύνδεση καλωδίων AWG #18 για (2) τη σύνδεση καλωδίων δύο
Ανά δύναμη/αλεσμένα τρέχοντα 8 Amps
Τάση που εκτιμά 0-264 VAC
Ανά σημείο τρέχοντα 2 Amps
Τρέχουσα εκτίμηση, ανά σημείο 2 αμπέρ
Τρέχουσα εκτίμηση ανά τμήμα εδάφους και δύναμης 8 αμπέρ
Παροδική εκτίμηση τάσης μέχρι 300 VAC
Τοποθετώντας ράγα DIN
Τοποθετώντας προσανατολισμός οριζόντιος
Τοποθετώντας κορυφή και κατώτατο σημείο εκκαθάρισης: 2 ίντσες (5.1cm) πλευράς: 1 ίντσα (2.54cm)

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

Περιγραφή προϊόντων της περιττής ενότητας παροχής ηλεκτρικού ρεύματος

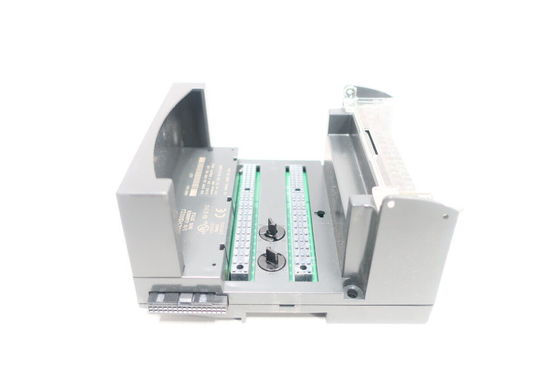

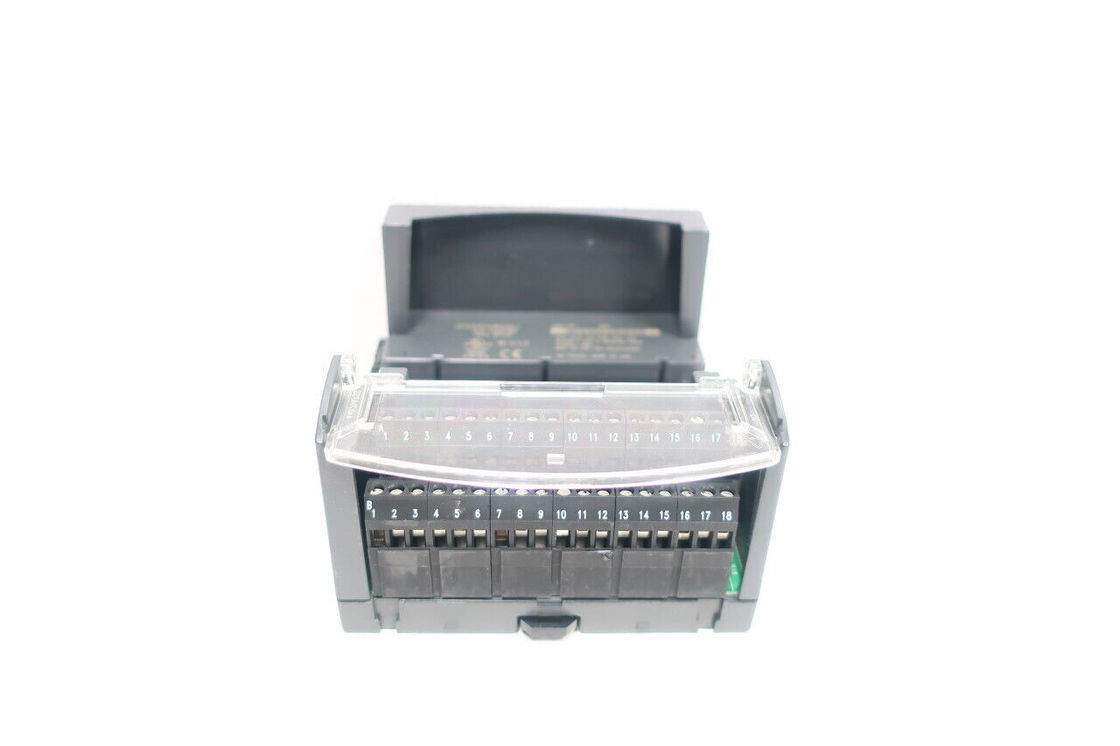

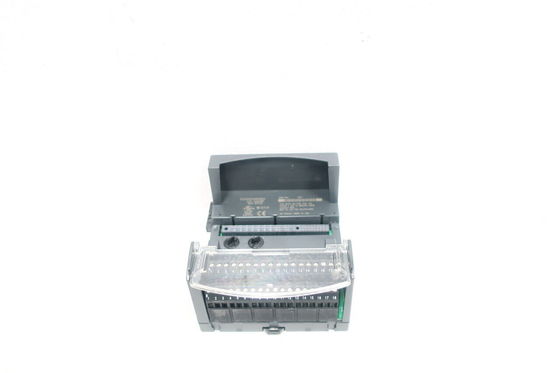

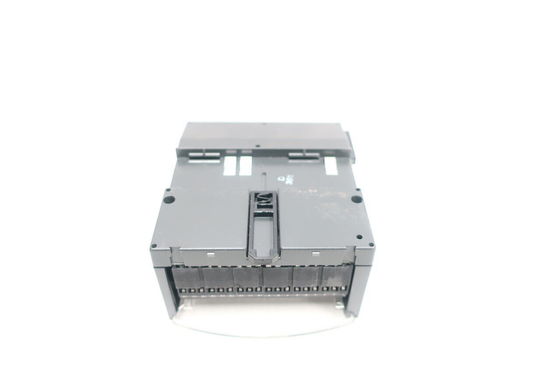

IC200CHS002 είναι ένας I/O μεταφορέας κιβώτιο-ύφους που κατασκευάζεται από τη Γερμανία Fanuc για τη σειρά VersaMax του. Αυτός ο μεταφορέας αποτελείται από 36 τερματικά κιβώτιο-ύφους IEC. Το IC200CHS002 παρέχει backplane τις επικοινωνίες, το μοντάρισμα, και την καλωδίωση τομέων για μια εισόδου-εξόδου ενότητα.

Το IC200CHS002 έχει πολλά χαρακτηριστικά γνωρίσματα συμπεριλαμβανομένης της δυνατότητάς του να υποστηρίξει την καλωδίωση για ένα μέγιστο 32 εισόδου-εξόδου σημείων συν 4 κοινές συνδέσεις δύναμης. Ο μεταφορέας είναι εξοπλισμένος με ένα σύνολο έθεσε εύκολα τους ελέγχους διαμόρφωσης για να εξασφαλίσει κατάλληλη εγκατάσταση του σωστού τύπου ενότητας. Τα κλειδιά τίθενται ως στόχος να ταιριάξουν με τη διαμόρφωση στο υπόγειο της ενότητας, και οι αρσενικοί/θηλυκοί συνδετήρες μεταφορέας--μεταφορέων διευκολύνουν τη γρήγορη εγκατάσταση των συνδέσεων backplane χωρίς την ανάγκη των πρόσθετων καλωδίων ή των εργαλείων. Μια τρύπα συρτών ενότητας χρησιμοποιείται για να εξασφαλίσει την ενότητα στο μεταφορέα, και μια διαφανής προστατευτική αρθρωμένη πόρτα καλύπτει τα τερματικά καλωδίωσης. Μια βοηθητική εισόδου-εξόδου τελική λουρίδα επιτρέπει τη χρήση των πρόσθετων μεταφερμένων σημείων σύνδεσης.

Κατά τη διάρκεια του μονταρίσματος, το IC200CHS002 σπάζει απότομα εύκολα επάνω σε μια 7,5 ράγα χιλ. Χ 35 χιλ. DIN. Είναι σημαντικό να στηριχτεί ηλεκτρικά η ράγα DIN για να παρέχει την προστασία EMC. Η ράγα πρέπει να έχει αγώγιμο έναν αντιδιαβρωτικό να τελειώσει, κατά προτίμηση άβαφος. Για εκείνες τις εφαρμογές που απαιτούν τη μέγιστη αντίσταση στη μηχανικούς δόνηση και τον κλονισμό, το IC200CHS002 πρέπει να επιτροπή-τοποθετηθεί. Κατά τη διάρκεια της καλωδίωσης τομέων, κάθε τερματικό πρέπει να προσαρμόσει ένα στερεό AWG του /stranded 14 στο AWG 22 ή δύο καλωδίων μέχρι το AWG 18.

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

FAQ

Q1. Τι γίνεται με τη χρονική ανοχή;

Α: 3-5 ημέρες για το δείγμα που προετοιμάζεται, 8-10 εργάσιμες ημέρες για τη μαζική παραγωγή.

Q2. Έχετε οποιοδήποτε όριο MOQ των βιομηχανικών σερβο Drive;

Α: Χαμηλό MOQ, 1pc είναι διαθέσιμο.

Q3. Πώς στέλνετε τα αγαθά και πόσο καιρό παίρνει για να φθάσει;

Α: Σκάφος από DHL, το UPS, τη Fedex ή TNT. Διαρκεί 3-5 ημέρες για να φθάσει. Ναυτιλία αερογραμμών και θάλασσας επίσης προαιρετική.

Αφετέρου, κατά τη διάρκεια της εγγυητικής περιόδου, θα στείλουμε τα νέα φω'τα με τη νέα διαταγή για τη μικρή ποσότητα. Για τα ελαττωματικά προϊόντα batch, θα τους επισκευάσουμε και θα σας τους στείλουμε εκ νέου σε ή μπορούμε να συζητήσουμε τη λύση συμπεριλαμβανομένης της ανάκλησης σύμφωνα με την πραγματική κατάσταση.
