1746-OB32 περιττό PLC SLC 500 Άλλεν Bradley ενότητας παροχής ηλεκτρικού ρεύματος ιδιαίτερο

1746-OB32 - Στο απόθεμα | PLC SLC 500 Άλλεν Bradley ιδιαίτερες ενότητες εισαγωγής και παραγωγής

Περίπου 1746-OB32

Το 1746-OB32 είναι μια ψηφιακή ενότητα παραγωγής 32 καναλιών από AB. Είναι μια χαμηλή τρέχουσα ενότητα ΣΥΝΕΧΟΥΣ παραγωγής υψηλής πυκνότητας, συμβατή για να τοποθετηθεί σε οποιαδήποτε διαθέσιμη αυλάκωση 1746 πλαισίων εκτός από την αυλάκωση 0. Η παραγωγή τάσης που παρέχει είναι συνεχές ρεύμα 24V. Το 1746-OB32 έχει 32 αποτελέσματα με 16 σημεία ανά κοινό και αυτό έχει μια λειτουργική τάση πρόσβασης που κυμαίνεται μεταξύ του συνεχούς ρεύματος 5 και 50V. Η ενότητα 1746-OB32 σύρει 0.19A backplane του ρεύματος στο συνεχές ρεύμα 5V και παρέχει μια απομόνωση κυκλωμάτων παραγωγής που εξετάζεται στο εναλλασσόμενο ρεύμα 1500V για 1 λεπτό. Έχει έναν μέγιστο χρόνο καθυστέρησης σημάτων 0.1ms μέσα ΕΠΆΝΩ και 1ms μέσα ΑΠΌ τον τρόπο και τη μέγιστη τρέχουσα διαρροή κυκλωμάτων στο κράτος είναι κλειστό 1mA.

Το 1746-OB32 έχει 0.25A στο ονομαστικό ρεύμα 0-60 βαθμός Κέλσιος σε κάθε σημείο παραγωγής και το ελάχιστο τρέχον φορτίο 1mA για κάθε κανάλι παραγωγής. Η ενότητα έχει ένα ρεύμα μέσων τρέχον 8A ονομαστικός και 2A ανά κοινό. Η μέγιστη απώλεια τάσης στο κύκλωμα στο κράτος είναι ανοικτή 1.2V σε 0.5A και έχει ένα κύμα 1.0A για 1ms επαναλαμβανόμενο κάθε 2s πέρα από κάθε σημείο παραγωγής, ένας διασκεδασμός δύναμης 0.172W ανά σημείο, και ένας συνολικός διασκεδασμός θερμότητας ενότητας 6.45W. Οι λειτουργούσες σειρές θερμοκρασίας 1746-OB32'S μεταξύ 0 και 60 βαθμών Κέλσιος (32 και 140 βαθμοί Fahrenheit) στη non-condensing υγρασία 5-95% και αυτό μπορούν να αντισταθούν έναν λειτουργούντες κλονισμό και μια δόνηση 30G και 2.5G αντίστοιχα σε 10-200Hz. Έχει το εναλλασσόμενο ρεύμα - UL και απαριθμημένος ο UL βιομηχανικός εξοπλισμός ελέγχου για την κατηγορία Ι, τμήμα 2, ομαδοποιούν το Α, Β, Γ, επικίνδυνη πιστοποίηση θέσεων Δ, και εκτιμώνται στην τυποποιημένη ασυλία θορύβου ολοκληρωμένων κυκλωμάτων 2-230 NEMA.

Το 1746-OB32 είναι τριάντα δύο (32) διοχετεύει την ιδιαίτερη ενότητα εισαγωγής που κατασκευάζεται από AB για την πλατφόρμα ελεγκτών SLC 500.

Τεχνικές προδιαγραφές για 1746-OB32

Κατασκευαστής	Rockwell αυτοματοποίηση
Εμπορικό σήμα	Άλλεν-Bradley
Ο αριθμός μερών/καταχωρεί το αριθ.	1746-OB32
Σειρά	SLC 500
Τύπος ενότητας	Ψηφιακή ενότητα ΣΥΝΕΧΟΥΣ παραγωγής
Αποτελέσματα	32
Σειρά τάσης	5-50 συνεχές ρεύμα βολτ
Ρεύμα/παραγωγή	0.5-0.25 amps
Αριθ. των αποτελεσμάτων	Τριάντα δύο (32)
Ρεύμα/ενότητα	8 amps
Σημείο ανά κοινό	Δέκα έξι (16)

Backplane ρεύμα (5 βολτ)	190 milliamps
Ονομαστική παραγωγή	24VDC
Εφαρμογές	Υψηλής τάσης
Εφαρμογές	Υψηλής τάσης
Backplane ρεύμα	(5 βολτ) 190 μΑ
Απάντηση βημάτων	60 χιλιοστά του δευτερολέπτου μέσα, 2,5 χιλιοστά του δευτερολέπτου έξω
Καθυστέρηση σημάτων, ΕΠΑΝΩ	0,1 κα
UPC	10662468092903
Καθυστέρηση σημάτων, ΜΑΚΡΙΑ	1.0 κα
UNSPSC	32151705
Ηλεκτρονική προστασία	Αριθ.

Αυτή η ενότητα προορίζεται πρώτιστα για την ενεργοποίηση ή ώθηση των ιδιαίτερων συσκευών όπως οι πειραματικοί λαμπτήρες, σειρήνες, κέρατο, σειρήνα και τις ωθώντας συσκευές όπως το σωληνοειδές, οι μηχανές και άλλες συσκευές. Η τάση παραγωγής αυτής της ενότητας είναι 24VDC που μπορεί να συνδεθεί με καλώδιο άμεσα στις αναφερθείσες συσκευές υπό τον όρο ότι είναι μέσα στη λειτουργούσα σειρά τάσης 5-30VDC. Εάν, οι συσκευές παραγωγής δεν είναι συμβατές με τη ΣΥΝΕΧΗ παραγωγή, συγκεκριμένα εάν λειτουργεί με μια τάση εναλλασσόμενου ρεύματος, αυτή η ενότητα μπορεί ακόμα να χρησιμοποιηθεί με την εφαρμογή της λειτουργίας παρεμβολής. Με την παρεμβολή, ένας ηλεκτρονόμος με μια σπείρα 24VDC είναι το φορτίο που συνδέεται με αυτήν την ενότητα. Οι κανονικά ανοικτές (N.O) ή κανονικά στενές επαφές (N.C.) συνδέονται με την τάση εναλλασσόμενου ρεύματος. Στα παλαιά συνδεμένα με καλώδιο συστήματα όπου οι ηλεκτρικοί θόρυβοι είναι παρόντες, η παρεμβολή μπορεί επίσης να χρησιμοποιηθεί ως εξωτερική απομόνωση ενότητας. Αυτό προστατεύει την ενότητα από την εξωτερική ζημία ή την ανεπιθύμητη συμπεριφορά λόγω των φτωχών που στηρίζουν και που συνδέουν με καλώδιο των παλαιών συστημάτων λόγω των ατεκμηρίωτων επισκευών και της τροποποίησης.

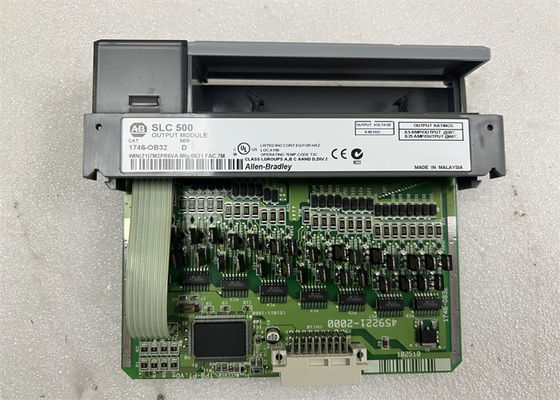

Αυτή η ενότητα στέλνει με έναν μετακινούμενο τελικό φραγμό (RTB), την οκταδική ετικέτα πορτών, ένα φως 32 οδηγήσεων που αφιερώνονται για κάθε κανάλι και έναν κωδικοποιημένο διά χρώματος φραγμό ενότητας όπου ο αριθμός μερών επιδεικνύεται. Ο Άλλεν-Bradley έκανε 1746-N3 ή 1492 συστήματα καλωδίωσης. Αυτά τα συστήματα συνδετήρων ή καλωδίωσης είναι συμβατά για αυτήν την ενότητα για να εξασφαλίσουν κατάλληλη λήξη και το επαρκές μέγεθος καλωδίων χρησιμοποίησε αυτό αποτρέπει επίσης την ανάρμοστη καλωδίωση δεδομένου ότι είναι προσυναρμολογημένη και εξασφαλίζει ότι η πόρτα ενότητας είναι σε θέση τις τελικές καλωδιώσεις. Άλλα καλώδια μπορούν επίσης να χρησιμοποιηθούν εντούτοις, τα μεγάλα μεγέθη καλωδίων θα καταλάβουν το μέτωπο - επιτροπή που θα το καταστήσει δύσκολο να εκτελέσει την ανίχνευση μηχανικών βλαβών ακόμη και, να κλείσει την πόρτα ενότητας.

Τεχνική περιγραφή 1746-OB32

Ο Άλλεν-Bradley 1746-OB32 είναι ένα SLC 500 ψηφιακή ενότητα ΣΥΝΕΧΟΎΣ παραγωγής. Αυτή η ψηφιακή ενότητα ΣΥΝΕΧΟΥΣ παραγωγής έχει μια σειρά τάσης συνεχούς ρεύματος βολτ 5-50 και 32 αποτελεσμάτων. Έχει ένα Backplane ρεύμα (5 βολτ) 190 milliamps.

Αναθεωρήσεις για 1746-OB32

I/O εκτίμηση

«Ο υψηλότερος αριθμός αποτελεσμάτων διαθέσιμων για αυτόν τον τύπο ενότητας. » - Παρέχει την τεχνολογία

Σειρά τάσης

«Χαρακτηριστική λειτουργούσα σειρά για τις περισσότερες ενότητες. Αυτό το ύφος δεν πρέπει να πάρει οποιεσδήποτε σημαντικές τροποποιήσεις. » - Παρέχει την τεχνολογία

Λιωμένος

«Αυτή η ενότητα δεν προστατεύεται από μια θρυαλλίδα που συμφωνεί με τη πηγή ισχύος. » - Παρέχει την τεχνολογία

Αναθεώρηση προϊόντων

«Το 1746-OB32 είναι μια υψηλή πυκνότητα τριάντα δύο (32) ενότητα παραγωγής καναλιών. Έχει τον πολύ υψηλότερο αριθμό καναλιών παραγωγής έναντι 1746-OB16 που έχει μόνο οκτώ. Οι ενότητες υψηλής πυκνότητας όπως 1746-OB32 εντούτοις, απαιτούν τη χρήση της καλωδίωσης των συνδετήρων ή προαιρετικά χρησιμοποιούνται με 1492 συστήματα καλωδίωσης. Αυτά είναι προσυναρμολογημένα καλώδια για να εξασφαλίσουν γρήγορο και ασφαλές τερματικό σημάτων. 1746-OB16 μπορεί επίσης να χρησιμοποιηθεί με το σύστημα καλωδίωσης 1492 εντούτοις, οι τροποποιήσεις πρέπει να γίνουν. » - Παρέχει την τεχνολογία
