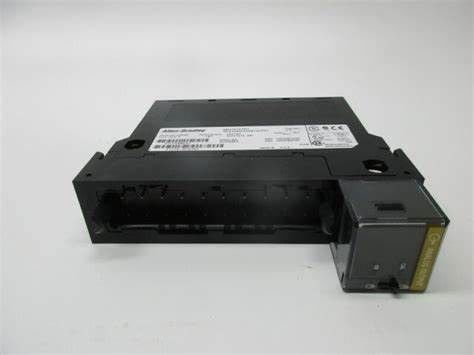

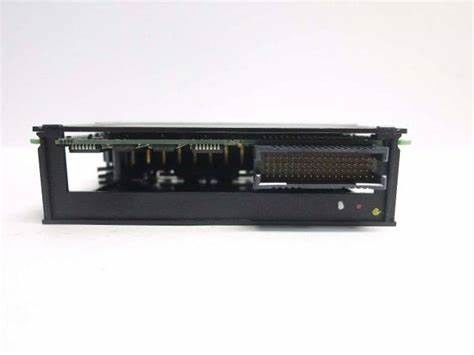

1756-OF8 Άλλεν-Bradley Ενότητα αναλογικής παραγωγής ψηφίσματος 15bit

Ενότητα 128 γεφυρών 1756-ENBT ControlLogix EtherNet/IP ΣΥΝΔΈΣΕΙΣ LOGIX

Προδιαγραφές

Rockwell κατασκευαστών αυτοματοποίηση
Overvoltage συνεχές ρεύμα προστασίας 24V
Περίφραξη καμία
Ηλεκτρονικά τρέχων ανίχνευσης βραχυκυκλώματος που περιορίζεται σε 21 μΑ ή λιγότερο
Ρεύμα ανίχνευσης ανοικτών κυκλωμάτων μόνο
Ρ-σκάλα DAC, monotonicity μεθόδου μετατροπής χωρίς την απώλεια των κωδίκων
IEEE τρόπου ακέραιων αριθμών σχήματος στοιχείων (που αφήνεται δικαιολογημένου, συμπλήρωμα 2 s) τριανταδυάμπιτη κινητή υποδιαστολή
Ψήφισμα 15bit
Σειρά τάσης παραγωγής +/- 10VDC
Σειρά 0-20 μΑ ρευμάτων παραγωγής
Αριθ. των αποτελεσμάτων οκτώ (8) ρεύμα/τάση
Εμπορικό σήμα Άλλεν-Bradley
Ο αριθμός μερών/καταχωρεί κανένα 1756-OF8
Σειρά ControlLogix
Ενότητα αναλογικής παραγωγής τύπων ενότητας
Αποτελέσματα 8 τρέχων-τάση
Backplane τρέχοντα (5Volts) 140 milliamps
Backplane τρέχοντα (24 βολτ) 210 milliamps
Μετακινούμενοι τελικοί φραγμοί 1756-TBNH, 1756-TBSH
Διασκεδασμός δύναμης (Max) 4,9 Watt σε 60 Κέλσιος
Τελικός φραγμός 1756-TBNH, 1756-TBSH Removeable
Τάση απομόνωσης 50 βολτ συνεχής
UPC 612598171897
UPC 10612598171894
UNSPSC 32151705

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

EtherNet/IP διαμόρφωση δικτύων
EtherNet/IP ενότητες επικοινωνίας
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 ελεγκτές
EtherNet/IP προσαρμοστές
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-Ε, 22-COMM-Ε, 20-750-ENETR
Ενσωματωμένοι διακόπτες
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Ο Άλλεν-Bradley 1756-OF8 είναι μια ενότητα αναλογικής παραγωγής που είναι μέρος της πλατφόρμας ControlLogix. Αυτή η αναλογική ενότητα μπορεί να χρησιμοποιηθεί για να ελέγξει και να διαμορφώσει τις ηλεκτρικές και συσκευές τομέων, να διαβιβάσουν ή αναμεταδίδει τα σήματα για τη διασύνδεση με τα όργανα μέτρησης και καταγραφής ή για οποιοδήποτε άλλοδήποτε σκοπό.

Το 1756-OF8 έρχεται με οκτώ (8) κανάλια αναλογικής παραγωγής διαμορφώσιμα για +/--10VDC και 0-20 σήματα αναλογικής παραγωγής μΑ. Έχει ένα ψήφισμα 15 μπιτ σε 21 μΑ - 650 nA/bit και 15 μπιτ πέρα από 10.4V - 320 µV/bit με την ικανότητα προστασίας ανοικτών κυκλωμάτων, βραχυκυκλώματος και overvoltage.

Το 1756-OF8 χρησιμοποιεί την ρ-σκάλα DAC, monotonicity χωρίς την απώλεια της μεθόδου μετατροπής ενότητας κωδίκων και παρέχει τα στοιχεία καταλόγων υπό μορφή IEEE τρόπου ακέραιων αριθμών (που δικαιολογούνται αριστερά, συμπλήρωμα 2 s) τριανταδυάμπιτης κινητής υποδιαστολής. Έχει έναν χρόνο ανίχνευσης της κας 12 για το σχήμα κινητής υποδιαστολής και της κας 8 για το σχήμα ακέραιων αριθμών.

Το 1756-OF8 απαιτεί τους μετακινούμενους τελικούς φραγμούς για την καλωδίωση των σημάτων εισαγωγής. Οι κατάλληλοι τελικοί φραγμοί είναι 1756-TBNH και 1756-TBSH. Για 1756-TBNH, το εφαρμόσιμο μέγεθος καλωδίων είναι στερεό ή προσαραγμένο χαλκού καλώδιο 0,33… 2,1 mm2 (AWG 22… 14), που εκτιμάται σε 105 °C (221 °F) ή μεγαλύτερος, το μέγιστο μόνωσης 1,2 χιλ. (3/64 μέσα.) για την ενιαία σύνδεση καλωδίων και το στερεό ή προσαραγμένο χαλκού καλώδιο 0,33… 1,3 mm2 (AWG 22… 16), που εκτιμάται σε 105 °C (221 °F) ή μεγαλύτερος, μέγιστο μόνωσης 1,2 χιλ. (3/64 μέσα.) για τη διπλή σύνδεση καλωδίων. Όταν 1756-TBSH χρησιμοποιείται, το κατάλληλο μέγεθος καλωδίων είναι 0,33… στερεό 2,1 mm2 (AWG 22… 14), ή προσαραγμένο προστατευμένο καλώδιο χαλκού που εκτιμάται σε 105 °C (221 °F), ή μεγαλύτερος, μέγιστο μόνωσης 1,2 χιλ. (3/64 μέσα.). Μόνο η ενιαία σύνδεση καλωδίων ισχύει για το 1756-TBSH.

Όταν λειτουργικό, έχει μια κλίση όφσετ 50 PPM/βαθμοί Κέλσιος και 0,1 PPM/βαθμοί Κέλσιος και την θερμοκρασία-εξαρτώμενη κλίση κέρδους 25 PPM/βαθμοί Κέλσιος και 50 PPM/βαθμοί Κέλσιος (τρέχων). Η ενότητα έχει έναν χρόνο ανίχνευσης 12 χιλιοστών του δευτερολέπτου για την κινητή υποδιαστολή και 8 χιλιοστών του δευτερολέπτου για τον ακέραιο αριθμό και έχει ένα γενικό λάθος ενότητας 0,15% (στον τρόπο τάσης) και 0,3% (στον τρέχοντα τρόπο). The1756-OF8 η ενότητα έχει μια τάση απομόνωσης 250 βολτ που χρησιμοποιούν την ενισχυμένη μόνωση εξέτασε 1350 βολτ εναλλασσόμενου ρεύματος για 2 δευτερόλεπτα μεταξύ των καναλιών παραγωγής και backplane. Έχει τους κώδικες ενός T4A (Βόρεια Αμερική), T4 (ATEX), και θερμοκρασίας T4 (IEC) και έρχεται σε μια περίφραξη ανοικτός-ύφους. Οι λειτουργικές σειρές θερμοκρασίας 1756-OF8'S μεταξύ 0 και 60 βαθμών Κελσίου και αυτό σχεδιάζονται για να διατηρήσουν τη λειτουργία της σε ένα ποσοστό κλονισμού του 30G και μια δόνηση 2G σε 10 έως 500 Hertz.

Μπορεί αυτή η ενότητα να αγοραστεί με μια εξουσιοδότηση;

Ναι, το 1756-OF8 προέρχεται με μια ελεύθερη ενός έτους εξουσιοδότηση από παρέχει, Α.Ε.

Τι είναι ο διασκεδασμός δύναμης αυτής της ενότητας;

Το 1756-OF8 έχει έναν μέγιστο διασκεδασμό δύναμης 4,9 Watt.

Πού μπορώ να στείλω το 1756-OF8 που επισκευάζεται;

Παρέχει, προσφορές Α.Ε. ποικίλες υπηρεσίες επισκευής για το 1756-OF8.

Πόσα κανάλια παραγωγής το 1756-OF8 έχει;

Το 1756-OF8 έχει οκτώ (8) κανάλια αναλογικής παραγωγής.

Ποιο είναι το ψήφισμα του 1756-OF8;

Το 1756-OF8 έχει 15 μπιτ σε 21 μΑ - 650 nA/bit και 15 μπιτ πέρα από 10.4V - ψήφισμα 320 µV/bit.

Αυτή η ενότητα έρχεται με τη μεμονωμένη απομόνωση καναλιών;

Αριθ. Η ενότητα με τη μεμονωμένη ταυτότητα 1756-OF8I απομόνωσης.
