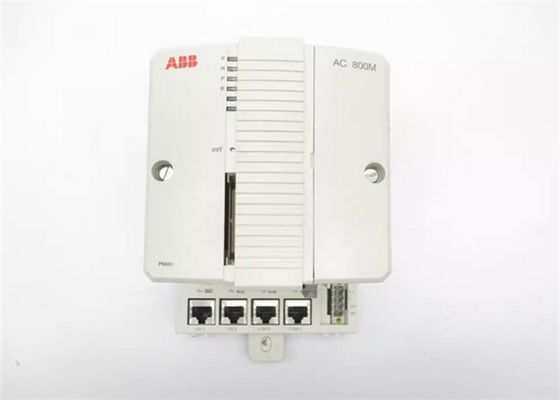

Μονάδα επεξεργαστών ΕΝΌΤΗΤΑΣ ABB ΠΑΡΟΧΉΣ ΗΛΕΚΤΡΙΚΟΎ ΡΕΎΜΑΤΟΣ PM865K02 3BSE081636R1

PM865K02 3BSE081636R1 Μονάδα τροφοδοσίας ρεύματος ABB μονάδα επεξεργασίας

Λεπτομερή στοιχεία

Τύπος επεξεργαστή MPC866
Μετασχηματισμός χρόνου σε κόκκινο.
Αριθμός αιτήσεων ανά ελεγκτή 32
Αριθμός προγραμμάτων ανά αίτηση 64
Αριθμός διαγραμμάτων ανά εφαρμογή 128
Αριθμός εργασιών ανά ελεγκτή 32
Αριθμός διαφόρων περιόδων κύκλου 32
Χρόνος κύκλου ανά πρόγραμμα εφαρμογής Μέχρι 1 ms
Flash PROM για αποθήκευση firmware 4 MB
Ηλεκτρική τροφοδοσία 24 V συνεχής (19.2-30 V συνεχής)
Κατανάλωση ισχύος +24 V typ/max 210 / 360 mA
Τύπος διάσπασης ισχύος: 5,1 W (μέγιστο 8,6 W)
Εισαγωγή κατάστασης υπερβολικής τροφοδοσίας
Ενσωματωμένη μπαταρία ασφαλείας Λιθίου, 3.6V
Συγχρονισμός ρολογιού 1 ms μεταξύ ελεγκτών AC 800M με πρωτόκολλο CNCP
Ακολουθία γεγονότων στον ελεγκτή ανά πελάτη OPC Μέχρι 3000 γεγονότα
Δρομολόγιο εκπομπής AC 800M στον διακομιστή OPC 36-86 εκδηλώσειςc, 113-143 μηνύματα δεδομένωνγ
Ενότητες επικοινωνίας στο λεωφορείο CEX 12
ρεύμα τροφοδοσίας στο λεωφορείο CEX Max 2,4 A
Συμπλέγματα I/O στο Modulebus με μη κόκκινο. CPU 1 ηλεκτρικό + 7 οπτικό
Συγκροτήματα I/O στο Modulebus με κόκκινο.
Δυνατότητα Ε/Υ σε μονάδες Ε/Υ Modulebus Max 96 (μονό PM862) ή 84 (κόκκινο PM862)
Ταχύτητα σάρωσης modulebus 0 - 100 ms (πραγματικός χρόνος ανάλογα με τον αριθμό των μονάδων I/O)
Τρόπος τροφοδοσίας ηλεκτρικού ηλεκτρικού αγωγού 24 V: μέγιστο 1,0 A
5 V: μέγιστο 1,5 A
Δικτυακά κανάλια Ethernet 2
Διασύνδεση Ethernet Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, θηλυκό (8-πολ)
Πρωτόκολλο δικτύου ελέγχου MMS (Υπηρεσία μηνυμάτων κατασκευής) και IAC (Κοινωνία μεταξύ εφαρμογών)
Συνιστώμενη ραχοκοκαλιά δικτύου ελέγχου 100 Mbit/s Ethernet με διακόπτη
Σταθερότητα ρολογιού σε πραγματικό χρόνο 100 ppm (περίπου 1 ώρα/έτος)
Διασύνδεση RS-232C 2 (μία γενική, μία για το εργαλείο εξυπηρέτησης)
Διασύνδεση RS-232C (COM3) (όχι μόνο κόκκινο) RS-232C, 75-19 200 baud, RJ-45 θηλυκό (8-πόλος), όχι οπτικά απομονωμένο, πλήρης υποστήριξη RTS-CTS
Διασύνδεση RS-232C (COM4) (όχι μόνο κόκκινο) RS-232C, 9 600 baud, RJ-45 θηλυκό (8-πόλων), οπτική απομόνωση, χωρίς υποστήριξη RTS-CTS

Η πλακέτα του CPU περιέχει τον μικροεπεξεργαστή και τη μνήμη RAM, ένα ρολόι πραγματικού χρόνου, δείκτες LED, ένα κουμπί INIT και μια διεπαφή CompactFlash.
Η πλάκα βάσης του ελεγκτή PM862 διαθέτει δύο θύρες Ethernet RJ45 (CN1, CN2) για σύνδεση με το δίκτυο ελέγχου και δύο σειριακές θύρες RJ45 (COM3, COM4).Μια από τις σειριακές θύρες (COM3) είναι μια θύρα RS-232C με σήματα ελέγχου μοντέμουΤο ελεγκτικό σύστημα υποστηρίζει την επανεγκατάσταση της CPU για μεγαλύτερη διαθεσιμότητα (CPU, CEX-Bus,επικοινωνιακές διεπαφές και S800 I/O).

Απλές διαδικασίες δέσμευσης / αποδέσμευσης σιδηροτροχιών DIN, χρησιμοποιώντας τον μοναδικό μηχανισμό διαβήσεως και κλειδώματος.Όλες οι πλάκες βάσης παρέχονται με μια μοναδική διεύθυνση Ethernet που παρέχει σε κάθε CPU μια ταυτότητα υλικούΗ διεύθυνση μπορεί να βρεθεί στην ετικέτα διεύθυνσης Ethernet που προσαρτάται στην πλάκα βάσης TP830.

(Συμβατό μόνο με το σύστημα 800xA 6.0.2, Ο κατασκευαστής ελέγχου συμπαγής 6.0.0-1 και μετά.Παρακαλούμε ανατρέξτε στην Ενημέρωση Προϊόντος για περισσότερες πληροφορίες.)

Συσκευή που περιλαμβάνει:
2 τεμάχια PM862, CPU
2 τεμάχια TP830, βάση, πλάτος = 115 mm
2 τεμάχια TB807, τερματιστής ModuleBus
1 τεμάχιο TK850, καλώδιο επέκτασης CEX-bus
1 τεμάχιο TK851, καλώδιο RCU-Link
2 τεμάχια μπαταρία για υποστήριξη μνήμης (4943013-6) μία για κάθε ελεγκτή

Χαρακτηριστικά και οφέλη

• Πιστοποιημένο από το ISA Secure
• Αξιοπιστία και απλές διαδικασίες διάγνωσης ατυχημάτων
• Μονωδικότητα, που επιτρέπει τη σταδιακή επέκταση
• Προστασία κλάσης IP20 χωρίς την απαίτηση για περίβλημα
• Ο ελεγκτής μπορεί να ρυθμιστεί με κατασκευαστή ελέγχου 800xA
• Ο ελεγκτής έχει πλήρη πιστοποίηση EMC
• Διαχωρισμένο CEX-Bus με χρήση ενός ζεύγους BC810 / BC820
• Εργαλεία βασισμένα σε πρότυπα για βέλτιστη συνδεσιμότητα επικοινωνιών
(Ethernet, PROFIBUS DP κλπ.)
• Ενσωματωμένες περιττές θύρες επικοινωνίας Ethernet
