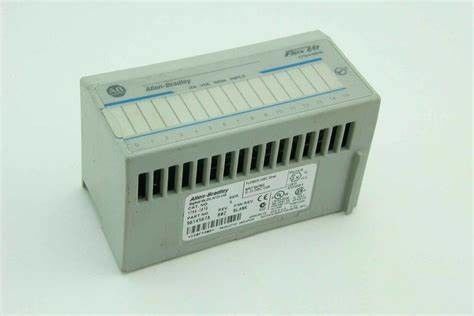

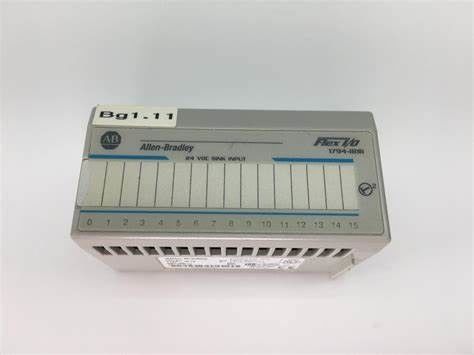

ΕΥΚΊΝΗΤΕΣ I/O ψηφιακές ενότητες εισαγωγής Άλλεν-Bradley 1794-IB16 16 κίτρινοι δείκτες θέσης

Ενότητα 128 γεφυρών 1756-ENBT ControlLogix EtherNet/IP ΣΥΝΔΈΣΕΙΣ LOGIX

Προδιαγραφές

Rockwell κατασκευαστών αυτοματοποίηση
Εμπορικό σήμα Άλλεν-Bradley
Λειτουργούσα θερμοκρασία: 0 έως 55 Γ (32 έως 131 Φ)
Μέγεθος καλωδίων: Καθορισμένος από την εγκατεστημένη τελική βάση
Να τοποθετήσει: Ράγα DIN
Δείκτες: 16 κίτρινοι δείκτες θέσης
Στην κρατική τάση, nom: 24 VDC
Στην κρατική τάση, μέγιστο 31,2 VDC
Στην κρατική τάση, λ.: 19.2 VDC
Αριθμός εισαγωγών: Δέκα έξι (16), εισαγωγές βύθισης
Τελική βάση: 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794 - TBKD, 1794-TB37DS
Περιγραφή προϊόντων: Ευκίνητη ενότητα ΣΥΝΕΧΟΎΣ εισαγωγής IO
Θερμοκρασία αποθήκευσης: -40 έως 85 Γ (- 40 έως 185 Φ)
Δόνηση: 5g @ 10 έως 500 Hz
Ο αριθμός μερών/καταχωρεί κανένα 1794-IB16
Λειτουργών κλονισμός: 30 γ
Ευκίνητες I/O ψηφιακές ενότητες εισαγωγής τύπων προϊόντων
Εισαγωγές 16 τρέχουσα βύθιση
Ελάχιστο 10V συνεχές ρεύμα -κρατικής τάσης
Μέγιστο 31.2V συνεχές ρεύμα -κρατικής τάσης
-κράτος τρέχον ελάχιστο 2.0mA λεπτό.
-κράτος τρέχον μέγιστο 12.0mA
Μέγιστο 5V συνεχές ρεύμα από-κρατικής τάσης
Από-κράτος τρέχον μέγιστο 1.5mA
Ονομαστική σύνθετη αντίσταση 4,6 Κ εισαγωγής;
Τρέχον 30mA @ 5V συνεχές ρεύμα Flexbus
ΣΥΝΕΧΈΣ μέγιστο διασκεδασμού 6.1W @ 31.2V δύναμης.
UPC 10612598137784

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

Ο Άλλεν-Bradley 1794-IB16 είναι μια (16) ενότητα εισαγωγής καναλιών δέκα έξι 24VDC ιδιαίτερη. Αυτή η ενότητα είναι μέρος της οικογένειας προϊόντων 1794 ευκίνητης IO που χρησιμοποιείται πρώτιστα για να εφαρμόσει τη διανεμημένη λύση IO. Με τη διανεμημένη I/O αρχιτεκτονική, οι I/O ενότητες μπορούν να εγκατασταθούν κοντά στην πηγή του σήματος ή του οδηγημένου φορτίου. Αυτό μειώνει σημαντικά το καλώδιο τρέχει έτσι, μειώνει τις γενικές δαπάνες εγκαταστάσεων. Απλοποιεί επίσης τη συντήρηση και συμβάλλει στη γενική αύξηση στο σύστημα ελέγχου uptime.

Το τυποποιημένο DIN 1794-IB16 μοντάρισμα ραγών υποστήριξης ή άμεσο μοντάρισμα επιτροπής. Αυτή η ενότητα χρησιμοποιείται με την τελική βάση όπου οι καλωδιώσεις σημάτων ολοκληρώνονται. Οι συμβατές τελικές βάσεις είναι 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794-TBKD, 1794-TB37DS. Επιπλέον, the1794-IB16 απαιτούν τη χρήση ενός προσαρμοστή επικοινωνίας για τη μεταφορά των I/O στοιχείων στην ενότητα ή τον ελεγκτή ανιχνευτών συνεργατών. Οι συμβατοί προσαρμοστές επικοινωνίας είναι προσαρμοστής επικοινωνίας DeviceNet με τον αριθμό 1794-ADN καταλόγων, μακρινός I/O προσαρμοστής επικοινωνίας με τον αριθμό 1794-ASB καταλόγων, προσαρμοστής επικοινωνίας Ethernet με τον αριθμό 1794-AENT καταλόγων, προσαρμοστής επικοινωνίας Profibus με τον αριθμό 1794-APB καταλόγων και προσαρμοστής επικοινωνίας ControlNet με τον αριθμό 1794-ACN καταλόγων.

Το 1794-IB16 έχει ένα ρεύμα να σύρει 30 του συνεχούς ρεύματος μΑ @ 5V. Τα μεμονωμένα κανάλια εισαγωγής είναι rated10 σε 31,2 VDC με την ονομαστική τάση εισαγωγής της διαμόρφωσης καλωδίωσης 24VDC και νεροχυτών υποστηρίξεων. Κάθε κανάλι έχει μια ελάχιστη -κρατική τάση 10VDC και το μέγιστο 31.2VDC ενώ η μέγιστη από-κρατική τάση είναι 20VDAC. Έχει έναν διασκεδασμό δύναμης 3,5 του συνεχούς ρεύματος W @ 31.2V και το θερμικό διασκεδασμό 11,9 του συνεχούς ρεύματος BTU/hr @ 31.2V.



Η ενότητα 1794-IB16 έχει 16 τρέχουσες εισαγωγές βύθισης με τάση ΣΥΝΕΧΟΎΣ την ονομαστική -κράτους 24V, σειρά -κρατικής τάσης συνεχούς ρεύματος 10-31.2V, και ελάχιστο από-κρατικό ρεύμα 1.5mA. Έχει έναν μέγιστο διασκεδασμό δύναμης 6.1W στο συνεχές ρεύμα 31.2V. Οι τελικές μονάδες βάσεων συμβατές με αυτήν την ενότητα είναι το 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794-TBKD, 1794-TB37DS.

Αυτή η ενότητα υποστηρίζει τη ράγα DIN ή το μοντάρισμα επιτροπής και υποστηρίζει τους διάφορους προσαρμοστές επικοινωνίας όπως ControlNet, DeviceNet, EtherNet/IP, και το καθολικό μακρινό I/O. Η ενότητα 1794-IB16 έχει 16 κίτρινο LEDs ως δείκτες θέσης για κάθε κανάλι. Το LEDs δείχνει την αντίστοιχα συσκευή εισαγωγής και το σήμα παραγωγής. Έχει επίσης τις εκδόσεις Δ και XT των τυποποιημένων ενοτήτων για τα διαγνωστικά και τα ακραία περιβάλλοντα που μειώνουν την επιτροπή και τα κόστη συντήρησης. Έχει (32 - 131 °F) τη λειτουργούσα θερμοκρασία 0 - 55 °C και 5 - noncondensing σχετική υγρασία 95%.

EtherNet/IP διαμόρφωση δικτύων
EtherNet/IP ενότητες επικοινωνίας
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 ελεγκτές
EtherNet/IP προσαρμοστές
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-Ε, 22-COMM-Ε, 20-750-ENETR
Ενσωματωμένοι διακόπτες
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Ο Άλλεν-Bradley 1756-OF8 είναι μια ενότητα αναλογικής παραγωγής που είναι μέρος της πλατφόρμας ControlLogix. Αυτή η αναλογική ενότητα μπορεί να χρησιμοποιηθεί για να ελέγξει και να διαμορφώσει τις ηλεκτρικές και συσκευές τομέων, να διαβιβάσουν ή αναμεταδίδει τα σήματα για τη διασύνδεση με τα όργανα μέτρησης και καταγραφής ή για οποιοδήποτε άλλοδήποτε σκοπό.

Ποιος είναι ο μέγιστος αριθμός του 1794-IB16 μπορεί εγώ να εγκαταστήσει με ένα (1) ευκίνητο I/O ράφι;

Μέχρι οκτώ (8) 1794-IB16 μπορούν να εγκατασταθούν σε ένα ενιαίο ευκίνητο I/O ράφι.

Το 1794-IB16 υποστηρίζει τη διαμόρφωση καλωδίωσης πρόσβασης;

Αριθ. Το 1794-IB16 υποστηρίζει μόνο τη διαμόρφωση καλωδίωσης νεροχυτών.

Το 1794-IB16 υποστηρίζει τους ευκίνητους I/O προσαρμοστές επικοινωνίας;

Ναι. Υποστηρίζει όλους τους διαθέσιμους ευκίνητους I/O προσαρμοστές επικοινωνίας.
