Τεχνικές προδιαγραφές για 1756-A10
Rockwell κατασκευαστών αυτοματοποίηση
Λειτουργούσα θερμοκρασία, σειρά Γ -25… +60 °C (- 13… +140 °F)
Λειτουργούσα θερμοκρασία, σειρά Β 0°C σε +60°C (+32°F σε +140°F)
Αριθ. να τοποθετήσει τις ετικέττες έξι (6)
Προσανατολισμός οριζόντιος
Backplane ρεύμα, πλαίσια/αυλάκωση @ 24VDC 2,8 A/2.8 Α
Backplane ρεύμα, πλαίσια/αυλάκωση @ 5.1VDC 15 A/6 Α
Backplane ρεύμα, πλαίσια/αυλάκωση @ 3.3VDC 4A/4 Α
Backplane ρεύμα, πλαίσια/αυλάκωση @ 1.2VDC 1,5 Α
Αριθ. των αυλακώσεων δέκα (10) αυλακώσεις
Θερμοκρασία -40°C αποθήκευσης σε +85°C (- 40°F σε +185°F)
Μέγεθος γραφείου (HxWxD), λ. 50,8 X 76,2 X 20,3 εκατ. (20 X 30 X 8 μέσα.)
Εμπορικό σήμα Άλλεν-Bradley
Ο αριθμός μερών/καταχωρεί κανένα 1756-A10

Σειρά ControlLogix
Πλαίσια τύπων ενότητας
Διασκεδασμός δύναμης, ανώτατα 5 W
Η τοποθετώντας επιτροπή τοποθετεί
Αυλακώσεις 10
Διασκεδασμός δύναμης (Max) 5 Watt
Διαστάσεις 20 X 30 X 8 ίντσες
Βάρος 3,2 λίβρες (1,45 χιλιόγραμμα)
Περίφραξη ανοικτή
Backplane τρέχοντα (5 βολτ ΣΥΝΕΧΗ) 10 amps
Backplane ρεύμα (24 βολτ ΣΥΝΕΧΗ) 2,8 Amps
UPC 10612598129277
UNSPSC 32151704

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

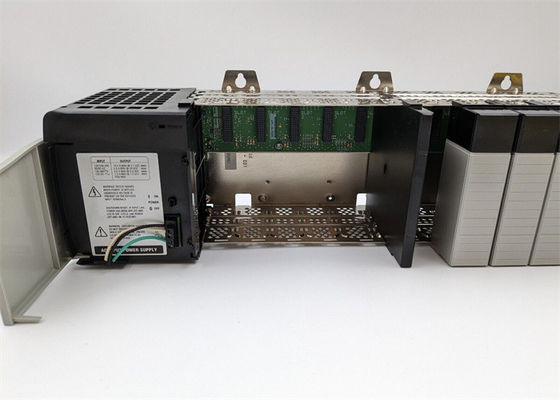

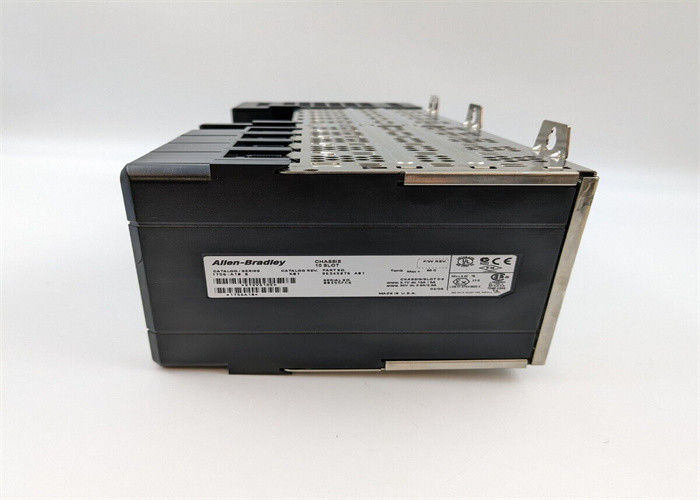

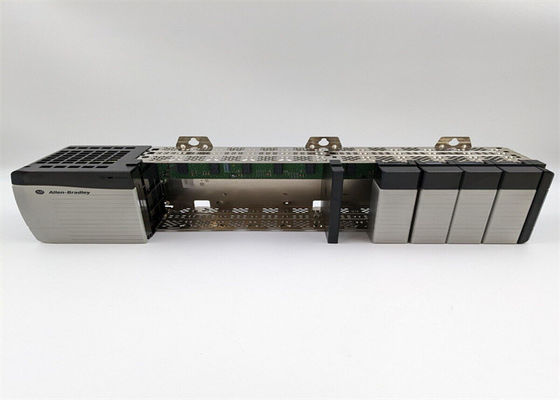

Ο Άλλεν-Bradley 1756-A10 είναι ένα τότε (10) πλαίσιο ControlLogix αυλακώσεων. Οικοδεσπότες αυτού του υλικού η ηλεκτρονική συνδετικότητα μεταξύ των ενοτήτων ControlLogix με τη μέγιστη backplane τρέχουσα εκτίμηση 1,5 Α @ 1.2VDC 4A/4A @ 3,3 VDC 15 A/6 ΈΝΑ @ 15 A/6 Α ΚΑΙ 2,8 A/2.8 ΈΝΑ @ 24VDC.

Αυτό το πλαίσιο υποστηρίζει την επιτροπή που τοποθετεί με τις εκκαθαρίσεις εγκαταστάσεων 15,3 εκατ. (6,0 μέσα.) για την εκκαθάριση κορυφών και κατώτατων σημείων και 10,2 εκατ. (4,0 μέσα.) συν το πλάτος της παροχής ηλεκτρικού ρεύματος για τη δευτερεύουσα εκκαθάριση. Εάν εγκαθίσταται δίπλα-δίπλα με ένα άλλο πλαίσιο ControlLogix, η απαραίτητη εκκαθάριση μεταξύ των πλαισίων είναι 7,7 εκατ. (3,0 μέσα.) συν το πλάτος της παροχής ηλεκτρικού ρεύματος. Οι παροχές ηλεκτρικού ρεύματος ControlLogix, είτε τυποποιημένες, λεπτές είτε περιττές παροχές ηλεκτρικού ρεύματος έχουν αφιερώσει την αυλάκωση που τοποθετείται στη leftmost θέση και δεν καταλαμβάνουν μια αυλάκωση πλαισίων.

Το 1746-A10 είναι διαθέσιμο σε δύο (2) σειρές, το πλαίσιο Β και Γ. Series Β έχει μια λειτουργούσα σειρά θερμοκρασίας 0… 60 °C (0… 140 °F) και -25… +60 °C (- 13… +140 °F) για τις ενότητες σειράς Γ ενώ η μέγιστη περιβάλλουσα θερμοκρασία αέρα είναι 60 °C (140 °F) και για τις δύο σειρές. Σε αυτό το πλαίσιο παρέχεται επίσης το λειτουργικό γήινο έδαφος που σχεδιάζεται για να ολοκληρωθεί με 8,3 τετράγωνα. χιλ. ή στερεό ή προσαραγμένο καλώδιο χαλκού AWG 8 με την εκτίμηση μόνωσης 90 °C (194 °F) ή υψηλότερος. Έχει επίσης ένα προστατευτικό γήινο έδαφος και που σχεδιάζει για να είναι ολοκληρωμένη χρησιμοποίηση 2,1 τετράγωνα. χιλ. ή στερεό ή προσαραγμένο καλώδιο χαλκού AWG 14 με την εκτίμηση μόνωσης 90 °C (194 °F) ή υψηλότερος.

Το 1756-A10 έχει μια backplane ηλεκτρική εκτίμηση backplane 1,5 A/1.5A του ρεύματος μεταξύ των πλαισίων και των αυλακώσεων (πλαίσια/αυλάκωση) σε 1.2V, ένα από 4/4A σε 3.3V, και το ένα μέχρι 2,8 A/2.8 Α σε 24V. Έχει έναν διασκεδασμό δύναμης 5-Watt (αντίτιμο διασκεδασμού 6,1 BTU/hr θερμικό), και έχει μια μέγιστη λειτουργική κατανάλωση ισχύος 1.8W. Υποδεικνύεται με έναν περιβαλλοντικό κώδικα θερμοκρασίας T5 (Βόρεια Αμερική), και με έναν κώδικα IEC T6 (Ευρωπαϊκή Ένωση). Το 1756-A10 έχει επίσης μια περίφραξη ανοικτός-ύφους. Έχει μια λειτουργούσα θερμοκρασία μεταξύ 0 και 60 °C (32 και 40 °F) στη non-condensing υγρασία 5-95% και στέλνεται σε μια σειρά θερμοκρασίας μεταξύ -40 και 85 °C (- 40 και 185 °F). Έχει έναν εκτιμημένο λειτουργικό κλονισμό IEC 60068-2-27 να αντισταθεί 30G και μπορεί να στηρίξει μια δόνηση 2G σε 10-500 Hz όταν λειτουργική. Το 1756-A10 έχει μια διάσταση γραφείων 20 X 30 X 8in. και ζυγίζει 3.2lb.

EtherNet/IP διαμόρφωση δικτύων
EtherNet/IP ενότητες επικοινωνίας
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 ελεγκτές
EtherNet/IP προσαρμοστές
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-Ε, 22-COMM-Ε, 20-750-ENETR
Ενσωματωμένοι διακόπτες
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Ο Άλλεν-Bradley 1756-OF8 είναι μια ενότητα αναλογικής παραγωγής που είναι μέρος της πλατφόρμας ControlLogix. Αυτή η αναλογική ενότητα μπορεί να χρησιμοποιηθεί για να ελέγξει και να διαμορφώσει τις ηλεκτρικές και συσκευές τομέων, να διαβιβάσουν ή αναμεταδίδει τα σήματα για τη διασύνδεση με τα όργανα μέτρησης και καταγραφής ή για οποιοδήποτε άλλοδήποτε σκοπό.

FAQ για 1756-A10
Ποια είναι η υποστηριγμένη τοποθετώντας μέθοδος του 1756-A10;

Τα 1756-A10 υποστηρίζουν την άμεση επιτροπή που τοποθετεί μέσω των να τοποθετήσουν ετικεττών.

Πόσες αυλακώσεις ενότητας ControlLogix το 1756-A10 έχει;

Το 1756-A10 έχει δέκα (10) αυλακώσεις.

Η αυλάκωση παροχής ηλεκτρικού ρεύματος που περιλαμβάνεται στην αυλάκωση μετρά του 1756-A10;

Η αυλάκωση παροχής ηλεκτρικού ρεύματος, που βρίσκεται στη leftmost πλευρά των πλαισίων δεν είναι μέρος της αρίθμησης αυλακώσεων πλαισίων.
