1746sc-INO4I η ενότητα αναλογικής παραγωγής φάσματος Controls21 μΑ 0 έως 60 βαθμοί Κελσίου

1746sc-INO4I η ενότητα αναλογικής παραγωγής φάσματος Controls21 μΑ 0 έως 60 βαθμοί Κελσίου

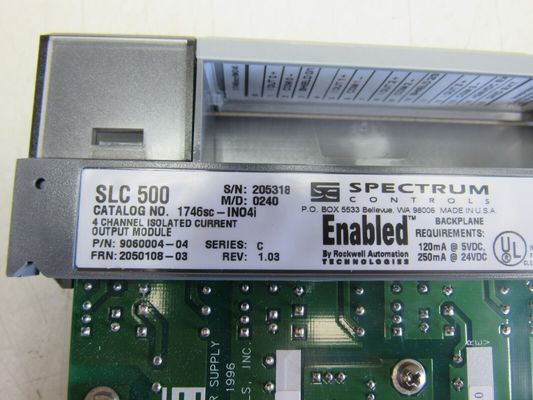

Τεχνικές προδιαγραφές για 1746sc-INO4I
Έλεγχοι φάσματος κατασκευαστών
Εμπορικό σήμα Άλλεν-Bradley
Ο αριθμός μερών/καταχωρεί κανένα 1746sc-INO4I
Ενότητα αναλογικής παραγωγής τύπων προϊόντων
Rockwell συμβατή σειρά SLC 500 αυτοματοποίησης
Κανάλια 4
Αριθ. των αποτελεσμάτων τέσσερα (4), που απομονώνεται
Σειρά 0-20 μΑ, 0-21 μΑ, 4-20 μΑ ρευμάτων παραγωγής
Το ανάλογο τύπων εισαγωγής απομόνωσε το ρεύμα
Ψήφισμα 16 μπιτ
Ρεύμα 0-20 μΑ εισαγωγής
Απάντηση 1 βημάτων κα σε 95% του συνόλου - κλίμακα
Τάση εισαγωγής 0-5V
Πλήρης - παραγωγή 21 μΑ κλίμακας
Ηλεκτρική καλωδίωση τομέων απομόνωσης backplane: Συνεχής απομόνωση κανάλι--καναλιών 500 VAC: 500 VAC συνεχή
Σύνθετη αντίσταση >1 Mohm παραγωγής
Μέγιστη αντίσταση 500 Mohm
Περιβαλλοντική λειτουργούσα θερμοκρασία 0 έως 60 βαθμοί Κελσίου
Θερμικός διασκεδασμός 5 Watt, μέγιστα
Backplane τρέχων που απαιτείται 120 μΑ σε 5 Β 250 μΑ σε 24 Β

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

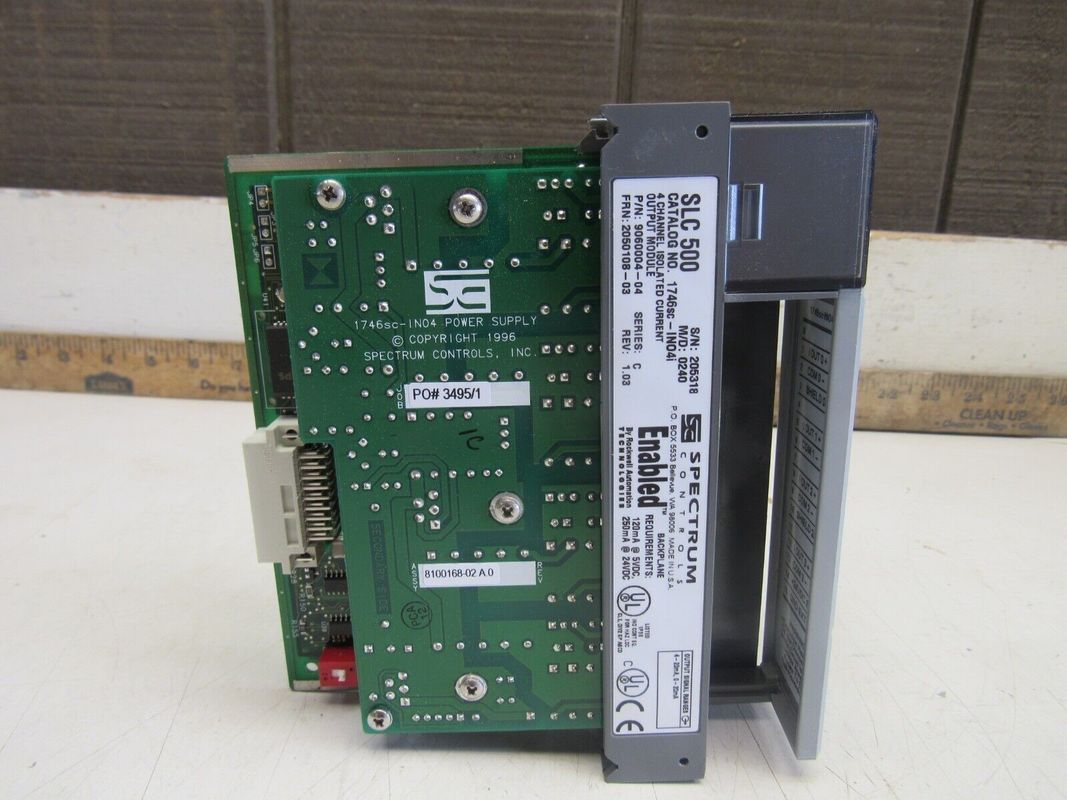

Το 1746sc-INO4I είναι μια αναλογική τρέχων-μόνο ενότητα παραγωγής από τους ελέγχους φάσματος. Η ενότητα έχει τέσσερα (4) αποτελέσματα απομονώνω-καναλιών. Το 1746sc-INO4I καταλαμβάνει μια αυλάκωση στα 1746 εισόδου-εξόδου πλαίσια. Το 1746sc-INO4I σύρει ένα ρεύμα 120 milliamperes σε 5 βολτ ΣΥΝΕΧΉ από backplane, αλλά για να ελαχιστοποιήσει το τρέχον φορτίο backplane, το 1746sc-INO4I μπορεί να διασυνδεθεί με μια εξωτερική πηγή ισχύος με μια εκτίμηση τάσης 24 βολτ ΣΥΝΕΧΏΝ. Το 1746sc-INO4I έχει μια αλλαγή ΕΜΒΎΘΙΣΗΣ για να διευκρινίσει εάν η ενότητα σύρει τη δύναμη από backplane ή μια εξωτερική πηγή ισχύος. Όταν η ΕΜΒΥΘΙΣΗ ανάβει το 1746sc-INO4I τίθεται τη θέση ΡΑΦΙΏΝ, η ενότητα σύρει τη δύναμη από backplane ενώ η ενότητα τροφοδοτείται από μια εξωτερική παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος 24 βολτ, ο διακόπτης ΕΜΒΎΘΙΣΗΣ πρέπει να τεθεί τη θέση αποσπάσματος.

Το 1746sc-INO4I σύρει 5 βολτ ΣΥΝΕΧΟΎΣ δύναμης από backplane. Αυτή η εκτίμηση κατανάλωσης είναι ίδια όταν τροφοδοτείται εξωτερικά η ενότητα. Η ενότητα έχει έναν μετακινούμενο τελικό φραγμό 16 θέσης που προσαρμόζει ένα Belden 8761 προστατευμένο στριμμένο καλώδιο ζευγαριού. Το 1746sc-INO4I έχει ένα ψήφισμα 16 μπιτ, ένα ρεύμα 366 νανο-Amps ανά αρίθμηση, και μια τάση 320 microvolts ανά αρίθμηση. Το πρότυπο αναλογικής παραγωγής απομονώνω-καναλιών 1746sc-INO4I έχει τα προγραμματίσημα όρια αυτόματος-βαθμολόγησης και τα ασφαλή κράτη, μια optoelectrical απομόνωση 750 βολτ ΣΥΝΕΧΏΝ (κανάλι--κανάλι και τομέας-συνδέω με καλώδιο--backplane). Η θερμική εκτίμηση διασκεδασμού για το 1746sc-INO4I στέκεται σε ένα μέγιστο 4,5 Watt, ενός μέγιστου χρόνου αναπροσαρμογών 33,7 χιλιοστών του δευτερολέπτου για όλα τα 4 κανάλια παράλληλα, και ενός χρόνου απόκρισης βημάτων 1 χιλιοστού του δευτερολέπτου. Επιπλέον, το 1746sc-INO4I είναι κατηγορία Ι, τμήμα 2 UL/CUL, ομαδοποιεί το Α, το Β, το Γ, το Δ, και το CE επικυρωμένο.

Το SLC 500 συμβατή ενότητα με τον αριθμό μερών 1746sc-INO4I είναι μια ενότητα αναλογικής παραγωγής που κατασκευάζεται από τον έλεγχο φάσματος. Αυτή η ενότητα κατασκευάζεται από του Άλλεν-Bradley καλύπτει τους ελέγχους φάσματος συνεργατών.

Καλύψτε τους συνεργάτες είναι ο Άλλεν-Bradley εγκεκριμένος και επικυρωμένος συνεργάτες που παρέχουν τα συμβατά προϊόντα Άλλεν-Bradley.

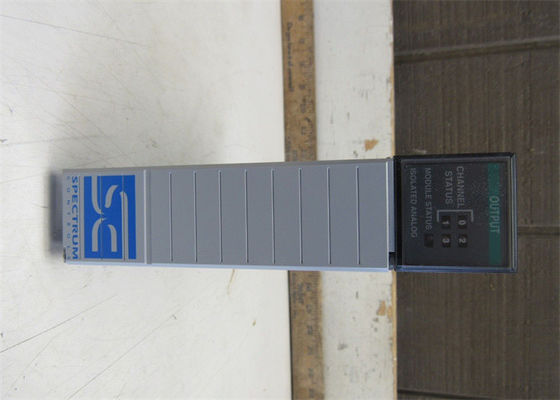

Η εμφάνιση αυτής της ενότητας μοιάζει με μια πραγματική ενότητα SLC 500. Αυτή η ενότητα χαρακτηρίζει τέσσερα (4) διαφορικά κανάλια αναλογικής παραγωγής που παρέχει 0-20 μΑ, 0-21 μΑ, 4-20 μΑ στο δεκαεξάμπιτο ψήφισμα, NA 366 ανά αρίθμηση. Τα χαρακτηριστικά γνωρίσματα αυτής της ενότητας επέκτειναν τις σειρές παραγωγής, την αυτόματος-βαθμολόγηση, τα προγραμματίσημα όρια και τα ασφαλή κράτη. Το στοιχείο αυτής της ενότητας είναι σε θέση της μορφοποίησης δεκαεξάμπιτων δύο στο συμπλήρωμα, ξελεπιασμένες μονάδες εφαρμοσμένης μηχανικής, που ξελεπιάζονται για το PID, το σχήμα 1746-NO4 και τις καθορισμένες από το χρήστη ανάλογες αριθμήσεις. Έχει μια ακρίβεια 0,08% του συνόλου - κλίμακα σε 25 βαθμούς Κέλσιος και 0,15% σε 60 βαθμούς Κέλσιος.

Αυτήν την αυξανόμενη αξιοπιστία συστημάτων ενότητας σε χαρακτηριστικά γνωρίσματα από κάθε κανάλι παρέχεται 750 VDC η απομόνωση, που αποβάλλει τη συζήτηση του Ross θορύβου που οδηγεί στη μετατροπή στοιχείων υψηλής ανάλυσης της ενότητας. Η ίδια εκτίμηση απομόνωσης παρέχεται για την τομέας-καλωδίωση backplane για την προστασία ραφιών και επεξεργαστών.

Αυτή η ενότητα μειώνει το σύστημα κόστισε δεδομένου ότι η απομόνωση της ενότητας αποβάλλει τη χρήση του εξωτερικού σήματος απομονώνοντας τις συσκευές. Το ενιαίο πλάτος αυλακώσεων αυτής της ενότητας σώζει επίσης τη σημαντική αυλάκωση πλαισίων.

Αυτή η ενότητα ενσωματώνει το σχέδιο Άλλεν-Bradly και την τεχνολογία που επιτρέπει σε το για να λειτουργήσει ομοίως όπως μια ενότητα Άλλεν-Bradley. Διαμορφώνεται ομοίως σε μια ενότητα SLC 500 με τα περισσότερα χαρακτηριστικά γνωρίσματα επίσης παρόμοια με μια ενότητα αναλογικής παραγωγής Άλλεν-Bradley.
