IC695ALG626 ενότητα τμημάτων της Γερμανίας του προγραμματίσημου ελεγκτή αυτοματοποίησης PACSystem RX3i
Προδιαγραφές για τον προγραμματίσημο ελεγκτή IC694MDL660 λογικής PLC
Εμπορικό σήμα Γερμανία Fanuc
Κατασκευαστής Γερμανία Fanuc
Ευφυείς πλατφόρμες της Γερμανίας κατασκευαστών (προηγούμενες) Αυτοματοποίηση του Emerson (τρέχουσα)
Σειρά PACSystem RX3i
Σειρά PACSystem Rx3i
Αριθμός μερών IC694MDL655
Ιδιαίτερη ενότητα εισαγωγής περιγραφής προϊόντων
Αριθ. των καναλιών τριάντα δύο (32)
Αριθμός μερών IC694MDL660
Ενότητα εισαγωγής τύπων
Εισαγωγές 32
Αριθ. των ομάδων παραγωγής τέσσερα (4)
Αριθ. των ομάδων οκτώ (8) κανάλια ανά ομάδα
Εκτιμημένο συνεχές ρεύμα τάσης 24V
Κανάλια ανά ομάδα οκτώ (8)
Θετική/αρνητική λογική διαμόρφωσης καλωδίωσης
Σειρά 0-30 VDC σημάτων εισαγωγής
Σειρά 0-30 VDC τάσης εισαγωγής
Απομόνωση: Τομέας Backplane (οπτικό) -250 VAC συνεχές 1500 VAC για ένα λεπτό Ομάδα στην ομάδα - 250VAC συνεχές 1500 VAC για ένα λεπτό
Ονομαστική τάση εισαγωγής 24 VDC
Εναλλασσόμενο ρεύμα απομόνωσης 250V και εναλλασσόμενο ρεύμα 1500V ανά λεπτό
Ονομαστική τάση εισαγωγής 24 VDC
Ρεύμα 7,0 μΑ εισαγωγής στην εκτιμημένη τάση
Το ρεύμα σύρει 195 μΑ @ 5VDC 224 μΑ @ 24 VDC
Χρόνοι φίλτρων εισαγωγής 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms και 100ms
Μέγιστο ρεύμα 4,78 Α εισροής για την κα 10
Στην κρατική τάση 11,5 - 30 VDC
Κατανάλωση ισχύος 300 μΑ
Από την κρατική τάση 0 - +5 VDC
Διαγνωστικά εργαλεία ναι. Τελικός φραγμός που υποβάλλει έκθεση στην ΚΜΕ
Το ρεύμα σύρει 300 μΑ
Στο κρατικό ρεύμα 3,2 μΑ
Ρεύμα 7 μΑ εισαγωγής ανά κανάλι
Χρόνοι 0.5ms, 1.0ms φίλτρων εισαγωγής, 2.0ms, 5ms, 10ms, 50ms και 100ms, επιλέξιμο ανά ενότητα
Από το κρατικό ρεύμα 1,1 μΑ
Συμβατότητα RX3i ΚΜΕ 2,90 ή μεγαλύτερος
Στο χρόνο απόκρισης 0.5ms, 1.0ms, 2.0ms, 5.0ms, 10.0ms, 50.0ms & 100.0ms (σύμφωνα με το φίλτρο που θέτει)
Στο χρόνο απόκρισης, χαρακτηριστικό ανάλογα με τον επιλεγμένο χρόνο φίλτρων
Από το χρόνο απόκρισης 0.5ms, 1.0ms, 2.0ms, 5.0ms, 10.0ms, 50.0ms & 100.0ms (σύμφωνα με το φίλτρο που θέτει)
Στο χρόνο απόκρισης, μέγιστο ανάλογα με τον επιλεγμένο χρόνο φίλτρων
Θέση κύκλου της ζωής προϊόντων ενεργός
ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ
| Μηχανή Yasakawa, SG οδηγών |
Μηχανή HC-, εκτάριο της Mitsubishi |
| Ενότητες 1C-, 5X- Westinghouse |
Emerson VE, KJ |
| Honeywell TC, TK- |
Ολοκληρωμένο κύκλωμα ενοτήτων της Γερμανίας - |
| Ενότητα ABB |
Ενότητα 1756-, 1759 αβ - οθόνη αφής 2711- |
| Ο Κ. Drive της Mitsubishi, μηχανή εκτάριο -, HC |
Emerson MoudlesVE-, KJ - |
| Μηχανή A0-, Drive Fanuc |
Συσκευή αποστολής σημάτων EJA- Yokogawa |
| Συσκευή αποστολής σημάτων 3051- Rosemount |
Ενότητα 140- Σνάιντερ |
| Μηχανή της Panasonic, Drive MH- |
Ενότητα 6ES-, οθόνη αφής 6AV- Siemens |

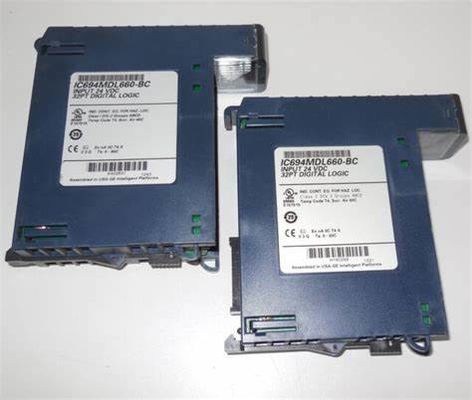

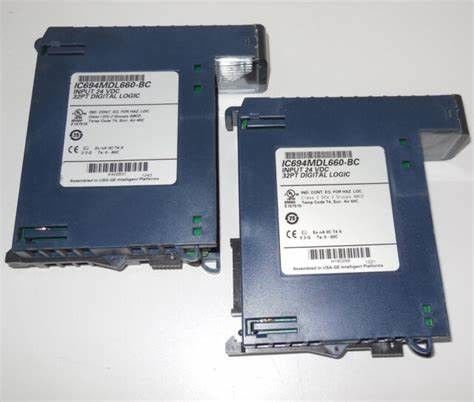

Το IC694MDL660 είναι μια συστατική ενότητα της προγραμματίσημης οικογένειας ελεγκτών αυτοματοποίησης PACSystem RX3i (PAC) που αυτή η ενότητα παράγεται αρχικά με την ευφυή πλατφόρμα της Γερμανίας, τώρα αυτήν την περίοδο κάτω από την αυτοματοποίηση του Emerson. Αυτή η ενότητα είναι μια υψηλή πυκνότητα, (32) κανάλι εισαγωγής σημείου τριάντα δύο με την απομόνωση ομάδας συγκεκριμένα, τέσσερις (4) εισαγμένες ομάδες οκτώ (8) καναλιών κάθε ένα. Το IC694MDL660 έχει ως σκοπό να δεχτεί την τάση σημάτων εισαγωγής 0-30 VDC με την ονομαστική εισαγωγή 24 VDC μαζί με ένα ρεύμα εισαγωγής 7,0 μΑ ανά σημείο στην εκτιμημένη τάση. Κάθε κανάλι αυτής της ενότητας έχει μια σειρά -κρατικής τάσης των 11.5-30 VDC ενώ η από-κρατική τάση είναι 0-5 VDC. Το μέγιστο -κρατικό ρεύμα είναι 3,2 μΑ ενώ το μέγιστο από-κρατικό ρεύμα είναι 1,1 μΑ. Οι διαμορφώσιμοι χρόνοι φίλτρων μπορούν επίσης να επιλεχτούν προκειμένου να καθοριστεί με ακρίβεια κάθε κανάλι εισαγωγής. Τα επιλέξιμα φίλτρα εισαγωγής όπως 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms, και 100ms επιτρέπουν στην ενότητα για να αγνοήσουν την ψεύτικη αρνητική και ψευδοθετική ανίχνευση που προκαλούνται κανονικά από τους περιβαλλοντικούς και μηχανικούς παράγοντες όπως η σκόνη και το debounce. Οι επιλεγμένες τοποθετήσεις φίλτρων γίνονται ο διακοπτόμενα χρόνος απόκρισης των σημείων εισαγωγής. Αυτή η ενότητα απαιτεί τη χρήση του κιβώτιο-ύφους τελικών φραγμών υψηλής πυκνότητας ιδιαίτερα με τον αριθμό IC694TBB032 καταλόγων ή του ελατήριο-ύφους με τον μπροστινό τελικό φραγμό αριθμού IC694TBS032 καταλόγων. Κάθε κανάλι εισαγωγής έχει αφιερώσει τους δείκτες των οδηγήσεων εισαγωγής που απεικονίζουν την κατάσταση λογικής της συσκευής. Η λογική 1 απεικονίζεται όταν φωτίζονται οι οδηγήσεις δείχνοντας ότι το κανάλι εισαγωγής λαμβάνει ενεργά το ρεύμα εισαγωγής ειδάλλως, οι οδηγήσεις είναι ανενεργές.
Η ενότητα εισαγωγής IC694MDL660 είναι μια ενότητα εισαγωγής λογικής που έχει κατασκευαστεί από την αυτοματοποίηση της Γερμανίας Fanuc και έχει περιλήφθουν στη σειρά RX3i PACSystem. Γίνεται για να χρησιμοποιηθεί με τα ράφια RX3i. Αυτή η ενότητα έρχεται με 32 εισαγωγές που μπορούν να λειτουργήσουν κάτω από τη θετική ή αρνητική λογική. Αυτές οι εισαγωγές διαιρούνται σε διαφορετικές ομάδες και κάθε μια από τις μπορεί να λειτουργήσει σε μια μέγιστη τάση 30 βολτ. Οι 4 ομάδες εισαγωγών κάθε μια έχουν την κοινή σύνδεσή τους. Η εκτίμηση τάσης απομόνωσης μεταξύ αυτών των ομάδων πηγαίνει επάνω σε 250 βολτ συνεχή και μέχρι 1500 βολτ εναλλασσόμενου ρεύματος εναλλασσόμενου ρεύματος για 1 λεπτό. Η ενότητα εισαγωγής λογικής αυτοματοποίησης IC694MDL660 της Γερμανίας Fanuc έρχεται με μια τάση 24 βολτ ΣΥΝΕΧΏΝ και κάθε μια από τις εισαγωγές λειτουργεί με μια σειρά τάσης εισαγωγής που πηγαίνει από 0 έως 30 βολτ ΣΥΝΕΧΉ.
Η ενότητα εισαγωγής λογικής αυτοματοποίησης IC694MDL660 της Γερμανίας Fanuc έρχεται με τους επιλέξιμους χρόνους φίλτρων εισαγωγής που πηγαίνουν από 0,5 χιλιοστά του δευτερολέπτου σε 100 χιλιοστά του δευτερολέπτου. Οι διακοπτόμενα χρόνοι απόκρισης θα τεθούν αφότου έχουν καθιερώσει οι χρήστες έναν χρόνο φίλτρων. Η ενότητα έχει μια κατανάλωση ισχύος 300 milliamps, συμπεριλαμβανομένων όλων των εισαγωγών. Η ενότητα εισαγωγής λογικής αυτοματοποίησης IC694MDL660 της Γερμανίας Fanuc περιλαμβάνει ένα εργαλείο διαγνωστικών που αποτελείται από έναν τελικό φραγμό που αναφέρεται άμεσα στο RX3i ΚΜΕ. Η ενότητα έχει ένα ρεύμα 7,0 milliamps ανά εισαγωγή στην εκτιμημένη τάση. Μια από τις απαιτήσεις για τη σωστή εφαρμογή αυτής της ενότητας είναι ότι πρέπει να συνδεθεί με ένα RX3i ΚΜΕ που είναι απελευθέρωση 2.90 ή αργότερα. Δεν πρέπει να χρησιμοποιηθεί με μια σειρά 30-90 ΚΜΕ δεδομένου ότι δεν είναι συμβατό. Το ψήφισμα της ενότητας είναι 48 εισαγμένα μπιτ και 16 μπιτ παραγωγής.
Παρόμοια προϊόντα του προγραμματίσημου ελεγκτή IC695ALG626 λογικής PLC
IC3600AVRA1 ΠΙΝΑΚΑΣ ΑΝΑΦΟΡΑΣ
IC3600AVSA1 ΠΊΝΑΚΑΣ ΈΝΤΑΣΗΣ REL
IC3600AVSB1 ΑΝΑΦΕΡΘΕΙΤΕ ΣΕ ARGO/HOUSTON
IC3600AVSD1 ΈΝΤΑΣΗ REL BD
IC3600CCCA1 ΑΠΟΛΟΓΙΣΜΟΣ. ΔΙΟΡΘΩΤΗΣ
IC3600DAEA1 IC3600DAEA
IC3600DBMA1 ΠΙΝΑΚΑΣ ΚΥΚΛΩΜΑΤΩΝ ASM
IC3600DCDA1 IC3600DCDA
ΚΆΡΤΑ-ΚΑΘΥΣΤΈΡΗΣΗ-&-ΛΟΣΤΌΣ IC3600DCWA1
ΚΆΡΤΑ-ΛΟΣΤΌΣ IC3600DCWB1
IC3600DCWC1 IC3600DCWC
IC3600DEXB1 ΚΑΡΤΑ ΕΠΕΚΤΑΣΗΣ
IC3600DGRA1 IC3600DGRA
IC3600DIGA1 IC3600DIGA
ΚΆΡΤΑ-ΜΈΡΟΣ IC3600DIVA1 ICR607D104A
IC3600DJBB1 IC3600DJBB
ΔΙΕΠΑΦΉ IC3600DLIG IC3600DLIG1 DIO
ΔΙΕΠΑΦΉ IC3600DLIJ ΑΈΡΑ IC3600DLIJ1 DLC
IC3600DLIK1 SPEEDTRONIC INTFC IC3600DLIK
ΔΙΕΠΑΦΉ IC3600DLIL IC3600DLIL1 DIO
IC3600DLPC1 Η ΓΡΑΜΜΗ ΣΤΟΙΧΕΙΩΝ ΣΗΚΩΝΕΙ
CRD-15V-ΔΎΝΑΜΗ-ΑΝΕΦΟΔΙΑΣΜΌΣ IC3600DPSA1
CRD-15V-ΔΎΝΑΜΗ-ΑΝΕΦΟΔΙΑΣΜΌΣ IC3600DPSB1
ΚΆΡΤΑ-ΗΛΕΚΤΡΟΝΌΜΟΣ-ΟΔΗΓΌΣ IC3600DRDC8
IC3600DRGA1 SPEEDTRONIC
ΚΆΡΤΑ-ΜΈΡΟΣ IC3600DRGB1 ICR607D104A
ΚΆΡΤΑ-ΜΈΡΟΣ IC3600DSPB1 68B9453211
IC3600EPSA1 ΡΥΘΜΙΣΤΗΣ IC3600EPSA
IC3600EPSAB1
ΡΥΘΜΙΣΤΉΣ IC3600EPSB IC3600EPSB1 100V
IC3600EPSC1 INVTR. Ο ΔΡ IC3600EPSC
IC3600EPSD1 28V CP. IC3600EPSD
IC3600EPSE1 ΔΕΙΚΤΗΣ
IC3600EPSE2 ΚΑΡΤΑ IC3600EPSE ΔΕΙΚΤΩΝ
IC3600EPSH1 ΠΑΡΟΧΗ ΗΛΕΚΤΡΙΚΟΥ ΡΕΎΜΑΤΟΣ BD IC3600EPSH
IC3600EPSK1 ΕΝΟΤΗΤΑ
CB-75W-PWR-ΑΝΕΦΟΔΙΑΣΜΌΣ-ΚΟΒΆΛΤΙΟ IC3600EPSM1
IC3600EPSN1 12V, ΠΑΡΟΧΉ ΗΛΕΚΤΡΙΚΟΎ ΡΕΎΜΑΤΟΣ 28V
IC3600EPSN3 ΠΑΡΟΧΗ ΗΛΕΚΤΡΙΚΟΥ ΡΕΎΜΑΤΟΣ BD
CRD-15V-ΔΎΝΑΜΗ-ΑΝΕΦΟΔΙΑΣΜΌΣ IC3600EPSN4
ΡΥΘΜΙΣΤΉΣ IC3600EPSS IC3600EPSS1 50VTO-12V
IC3600EPSU1 ΕΝΟΤΗΤΑ
IC3600EPSV1 ΠΑΡΟΧΗ ΗΛΕΚΤΡΙΚΟΥ ΡΕΎΜΑΤΟΣ IC3600EPSV
IC3600EPSW1 ΠΙΝΑΚΑΣ IC3600EPSW ΡΥΘΜΙΣΤΩΝ
FAQ για IC694MDL660
1. Ποιος είναι ο επιλέξιμος διαθέσιμος χρόνος φίλτρων στο IC694MDL660;
Οι επιλέξιμοι χρόνοι φίλτρων είναι 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms και 100ms.
2. Ποια είναι η τάση εισαγωγής ange του IC694MDL660;
Η σειρά τάσης εισαγωγής IC694MDL660 είναι 0-30 VDC.
3. Πόσα κανάλια εισαγωγής το IC694MDL660 έχει;
Το IC694MDL660 έχει τριάντα δύο (32) εισαγμένα κανάλια.
1. Ποιος είναι ο συμβατός μετακινούμενος τελικός φραγμός για το IC694MDL660;
Το IC694MDL660 είναι συμβατό απαιτεί τη χρήση είτε του κιβώτιο-ύφους με τον αριθμό IC694TBB032 καταλόγων είτε του ελατήριο-ύφους με τον μπροστινό τελικό φραγμό αριθμού IC694TBS032 καταλόγων.
2. Είναι οι οδηγήσεις δείκτες θέσης διαθέσιμοι στο IC694MDL660;
Ναι. Υπάρχουν δείκτες 32 οδηγήσεων θέσης διαθέσιμοι στο IC694MDL660.
3. Ποιο είναι το ρεύμα εισαγωγής του IC694MDL660;
Το IC694MDL660 εισήγαγε την τρέχουσα εκτίμηση είναι 7,0 μΑ.
