Πίνακας κυκλωμάτων ελέγχου FANUC GE IC3600AFGA1 ρεύμα μικρότερο από 400 pA

Για την GE Fanuc IC3600AFGA1
Το IC3600AFGA1 είναι ένα PCB της FANUC GE που κατασκευάστηκε για τα συστήματα Mark I ή Mark II.Μπορούν να διαχειριστούν βαριές ανεμογεννήτριες από 4000 Hp έως 400 MW (συνδυασμένοι κύκλοιΗ αξιοπιστία των συστημάτων αυτών επιτυγχάνεται μέσω της εφεδρείας για βασικές λειτουργίες ελέγχου, όπως ο έλεγχος της θερμοκρασίας και της ταχύτητας.Υψηλής ανάλυσης ελεγκτές και ηλεκτρονικοί υπολογιστές επιτυγχάνουν υψηλές επιδόσεις, ακρίβεια και γρήγορος χρόνος απόκρισης.

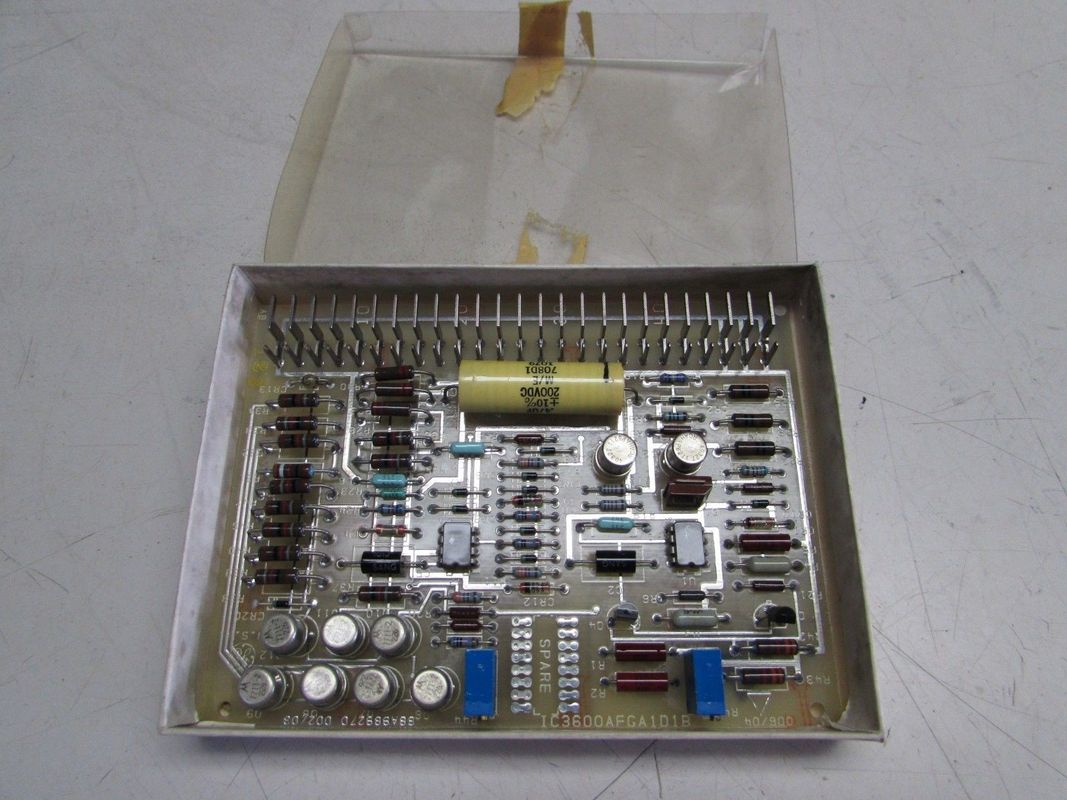

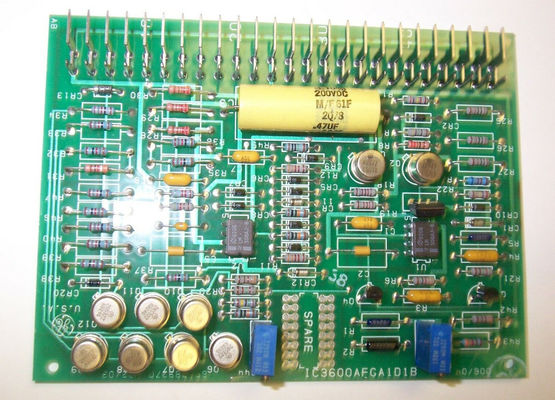

Το IC3600AFGA1 έχει σημάδια τρυπών σε δύο γωνίες. Είναι αριθμημένο με δεκάδες (δέκα έως πενήντα) σε μια άκρη. Αυτοί οι αριθμοί βρίσκονται κάτω από είκοσι πέντε ορθογώνιες μεταλλικές καρφίτσες που συνδέονται με την επιφάνεια του πίνακα..Αυτές οι καρφίτσες είναι στραμμένες προς τα έξω προς την άκρη του πίνακα.Τα περισσότερα, αλλά όχι όλα τα συστατικά είναι σήμαντα.

Το IC3600AFGA1 έχει δώδεκα τρανζίστορες που βρίσκονται στην επιφάνεια του,που περιέχουν διάφορα διπλή διάχυτα επιταξιακά-επίπεδα τρανζίστορα ισχύος πυριτίου που είναι σχεδιασμένα για εφαρμογές μικρού σήματος μεσαίας ισχύοςΤο IC3600AFGA1 διαθέτει δύο κυκλώματα. Και τα δύο κυκλώματα είναι λειτουργικοί ενισχυτές με μέγιστο ρεύμα εισόδου 3,0 nA πάνω από τη θερμοκρασία και ρεύμα εκτόξευσης μικρότερο από 400 pA πάνω από τη θερμοκρασία.
Δύο δυνατομέτροι τερματισμού βρίσκονται στην επιφάνεια του IC3600AFGA1. Διαθέτει μια ποικιλία πυκνωτών, διόδων και αντίστοιχων, συμπεριλαμβανομένου ενός βινυλίου πολυεστέρα.47μF +/-10% 200VDC M/e 61F 2Q78 και αρκετοί μικρότεροι κεραμικοί πυκνωτέςΟι αντίστοιχοι είναι κυρίως σταθεροί αντίστοιχοι με κάλυψη από άνθρακα και με κάλυψη από μέταλλο.
