GE FANUC IC693CHS398 SERIES 90-30 Προγραμματιζόμενος λογικός ελεγκτής (PLC)

GE FANUC IC693CHS398 SERIES 90-30 Προγραμματιζόμενος λογικός ελεγκτής (PLC)

Τεχνικές προδιαγραφές για το IC693CHS398

Παρασκευαστής GE Fanuc
Σειρά Σειρά 90-30
Παρασκευαστής GE Fanuc (πρώην), Emerson Automation (νυν)
Αριθμός θέσεων, συνολικά Έξι (6)
Σειρά Σειρά 90-30
Αριθμός μέρους IC693CHS398
Αριθμός θέσεων εισόδου/εξόδου Πέντε (5)
Περιγραφή του προϊόντος Πίνακας βάσης επέκτασης 5 τρύπων
Τύπος προϊόντος Πίνακας βάσης επέκτασης I/O
Αριθμός των σημείων παροχής ρεύματος Ένα (1)
Αριθμός θέσεων 5
Αριθμός υποδομών CPU Κανένας
Μονάδα Ε/Υ / Μονάδες επιλογής: Μονάδα 1-5 Μη αριθμημένη μονάδα: Μονάδα τροφοδοσίας Ενίσχυση: Καλώδιο επέκτασης
Απαιτείται σύνδεση CPU
Μονούλες Ε/Υ ανάθεσης στροφών 1-5· Μονούλες επιλογής
Ρακ διεύθυνση ρύθμιση μέσω ρυθμίσεων διακόπτη DIP
Σύνδεσμοι CPU CPU 331, 340, 341, 350 ή υψηλότεροι
Μονάδα τροφοδοσίας P/S

Αριθμός υποστηριζόμενων CPU 1
Συμβατά καλώδια: IC693CBL300 3 πόδια (1 μέτρο), συνεχής ασπίδα IC693CBL301 6 πόδια (2 μέτρα), συνεχής ασπίδα

IC693CBL302 50 πόδια (15 μέτρα), συνεχής ασπίδα με ενσωματωμένο τερματιστή IC693CBL312 0,5 πόδια (.15 μέτρα), συνεχής

ασπίδα IC693CBL313 25 πόδια (8 μέτρα), συνεχής ασπίδα
Μονάδα διεύρυνσης 25 πιν D-shell θηλυκό σύνδεσμο
Συμβατά συστήματα CPU ΠΛΚ και PC με κάρτες διεπαφής προσωπικού υπολογιστή
Μέγιστο μήκος καλωδίου επέκτασης 50 πόδια ή 15 μέτρα
Αριθμός επιτρεπόμενων πλακών βάσης επέκτασης I/O: CPU 331, 340, 341: τέσσερις (4) CPU 350: επτά (7)
Απαιτείται κοινή βάση
Εγκατάσταση Πίνακα Εγκατάστασης
Σύνδεσμος επέκτασης Σύνδεσμος θηλυκού τύπου D με 25 πινές
Υποστήριξη βάσης επέκτασης
Τρέχων φορτίου: 170 mA
Κατάσταση του κύκλου ζωής του προϊόντος* Διακοπή/Παρεκλεισμός
Διαστάσεις 10,43 x 5,12 x 5,59 ίντσες
Η τάση του λεωφορείου: +5VDC
Εγκατάσταση Εγκατάσταση πάνελ
Εσωτερική κατανάλωση ισχύος 170 mA σε 5 VDC
Διακοπή του κύκλου ζωής του προϊόντος



Για το IC693CHS398

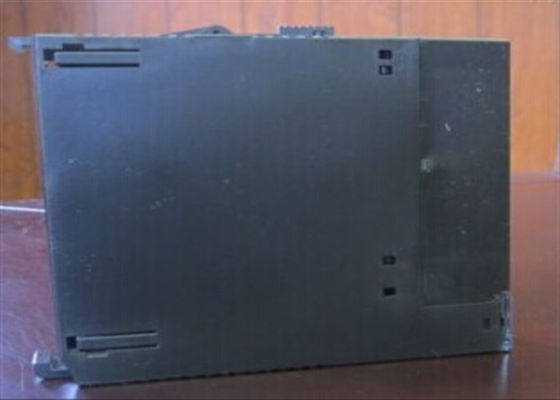

Το IC693CHS398 είναι μια βάση επεκτάσεως από την σειρά 90-30 PLC, πρώην από την GE Fanuc τώρα υπό την Emerson

Αυτό το μοντέλο είναι συμβατό με τη σύνδεση με μια βάση CPU, συνδέοντας μέσω της θύρας επέκτασης της CPU

Με τη χρήση του IC693CHS398, ένας μεγαλύτερος αριθμός μονάδων I/O μπορεί να ελεγχθεί από την κεντρική επεξεργασία

Ανάλογα με τον τύπο της CPU που χρησιμοποιείται, ο αριθμός των επιτρεπόμενων πλακών βάσης επέκτασης, όπως η

IC693CHS398, ποικίλλει ανά σύστημα ειδικά, έως 4 πλακέτες βάσης επέκτασης ταυτόχρονα με οποιοδήποτε από τα CPU 331, 340 και 341

Το IC693CHS398 έρχεται με πέντε (5) υποδομές I/O που

Τα εν λόγω σημεία έχουν μοναδικό μέγεθος που εμποδίζει την ακατάλληλη εγκατάσταση.

Η βάση αυτή απαιτεί ειδική μονάδα τροφοδοσίας για να λειτουργεί.

Μια θύρα υποδομής επέκτασης είναι επίσης διαθέσιμη στο

Το IC693CHS398 μετρά το μέγεθος του υλικού και το μέγεθος του υλικού.

10.43 x 5,12 x 5,59 ίντσες (W x H x D) με εσωτερική ισχύ 170 mA σε 5VDC. Μέχρι συνολικά 50 πόδια ή 15

Το υλικό αυτό δεν μπορεί να διατηρηθεί χωρίς διακοπή.

δεν υποστηρίζει την εγκατάσταση των μονάδων PCM, ADC, Bus Expansion Module (BEM) και CMM311.

Η βάση IC693CHS398 κατασκευάζεται από την GE Fanuc ως μέρος της σειράς 90-30 και είναι μια βάση επέκτασης.

Η πλακέτα βάσης επέκτασης IC693CHS398 πρέπει πάντα να συνδέεται με το

Πλακέτα βάσης CPU σε ένα PLC, αλλά μπορεί να συνδεθεί μόνο σε 1 πλακέτα βάσης CPU συνολικά.

Πίνακα βάσης επέκτασης κάθε φορά.

Ο συνολικός αριθμός των βάσεων επεκτάσεως στις οποίες μπορεί να συνδεθεί η βάση επεκτάσεως GE Fanuc σειράς 90-30 IC693CHS398

Οι CPU 331, 340 και 341 μπορούν να υποστηρίξουν έως και 4 πλακέτες βάσης επέκτασης ταυτόχρονα, και η

Οι CPU με αριθμό 350 ή υψηλότερο μπορούν να υποστηρίξουν έως και 7 πλακέτες βάσης επέκτασης ταυτόχρονα.

Το σύστημα αυτό πρέπει να είναι εξοπλισμένο με κοινό έδαφος.

IC693CHS398 πλακέτα βάσης επέκτασης έχει 5 slots για την εγκατάσταση μονάδες I / O και συνδέεται με άλλες πλακέτες βάσης με το 25-pin

Γυναικεία σύνδεση επέκτασης I/O τύπου D στην πιο δεξιά άκρη.
