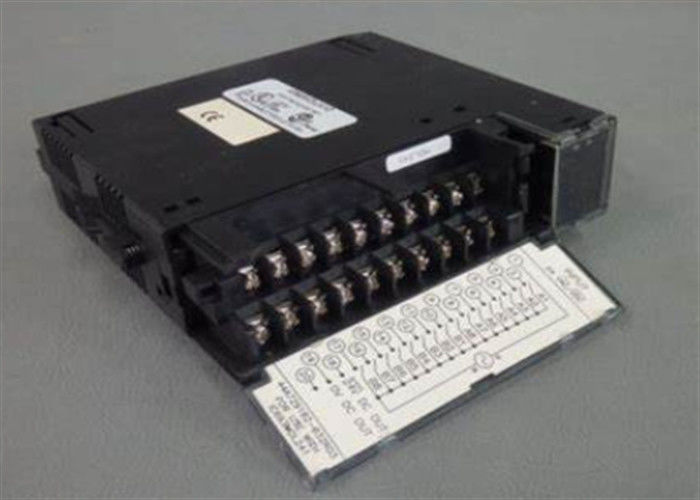

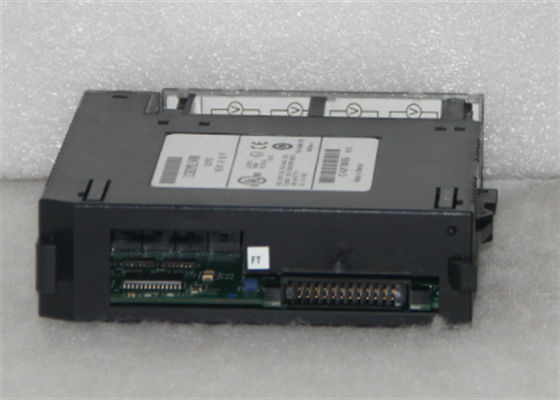

GE FANUC IC693MDL241 Τυπική μονάδα 0,22 ms ανά 1K της λογικής

GE FANUC IC693MDL241 Τυπική μονάδα 0,22 ms ανά 1K λογικής

Τεχνικές προδιαγραφές για το IC693MDL241

Ετικέτα GE Fanuc
Σειρά Σειρά 90-30
Παρασκευαστής GE Fanuc
Παρασκευαστής GE Fanuc (πρώην), Emerson Automation (νυν)
Αριθμός μέρους IC693MDL241
Περιγραφή προϊόντος Διακριτή μονάδα εισόδου
Σειρά Σειρά 90-30
Αριθμός μέρους IC693MDL241
Αριθμός καναλιών 16
Ετικέτα GE Intelligent Platforms/GE Fanuc
Ομαδοποίηση εισροών Ενιαία ομάδα 16 εισροών
Διαμόρφωση καλωδίωσης θετική / αρνητική λογική
Απομόνωση 1500 VAC μεταξύ πλευράς πεδίου και πλευράς λογικής
Τύπος προϊόντος Ενότητα εισόδου
Περιοχή σήματος εισόδου 0-30 VAC / VDC
Περιοχή τάσης εισόδου 0 έως +30 V DC ή 0 έως +30 V AC, 50/60 Hz
Ονομαστική τάση εισόδου 24 VAC / VDC
Πρόσθετη τάση 24 V AC
Εισερχόμενο ρεύμα 7 mA σε ονομαστική τάση
Ονομαστική τάση εξόδου 24 VAC / 24 VDC
Δυναμική τάση 24 V DC

Η ισχύς λήψης είναι 80 mA @ 5 VDC όταν όλες οι εισροές είναι ενεργοποιημένες. 125 mA από την απομονωμένη γραμμή 24 VDC ή από τον χρήστη που παρέχει

εξωτερική τροφοδοσία.
Χρόνος απάντησης εκτός λειτουργίας, μέγιστο 28 ms
Εισόδους 16
Σε κατάσταση τάσης 11,5 - 30,0 VAC / VDC
Ενεργητική τάση 11,5 έως 30 V AC ή DC
Συχνότητα 50/60 Hz
Η τάση εκτός λειτουργίας 0-4 VAC / VDC
Η τάση εκτός λειτουργίας 0 έως +4 V AC ή DC
Εισερχόμενο ρεύμα σε ονομαστική τάση 7 mA
Ενεργό ρεύμα 1 mA μέγιστο
Σε κατάσταση ρεύματος 3,2 mA
Απομόνωση μεταξύ πλευράς πεδίου και πλευράς λογικής 1500 V RMS
ρεύμα εκτός λειτουργίας 1 mA
Δίπλωμα συνεχούς ρεύματος
Δύναμη εναλλασσόμενου ρεύματος
Ο χρόνος απόκρισης, συνήθως 12 ms
Ο χρόνος απόκρισης, μέγιστο 12 ms
Δείκτες LED 16
Λογική ανάγνωση %I
Κατάσταση κύκλου ζωής του προϊόντος Διακοπή/Παρεκλεισμός



Για το IC693MDL241

Το IC693MDL241 είναι μια διακριτή μονάδα εισόδου από τη σειρά 90-30 προγραμματιζόμενων λογικών ελεγκτών (PLC).

Η ενότητα αυτή διαθέτει δεκαέξι (16) κανάλια εξόδου σε μια ομάδα εξόδου με ένα ενιαίο κοινό τερματικό.

Η ενότητα αυτή υποστηρίζει την καλωδίωση

Δυαδικών ή ενεργοποιημένων / απενεργοποιημένων ή διπλών συσκευών εισόδου κατάστασης, όπως διακόπτες ορίου, διακόπτες πιεστικού κουμπιού, διακόπτες εγγύτητας, βοηθητικά

Το IC693MDL241 είναι εφοδιασμένο με Δύο (2) σειρές δεικτών κατάστασης LED, που χρησιμοποιούνται για την απεικόνιση του

Ένα κανάλι εισόδου που λαμβάνει ενεργά ένα ρεύμα εισόδου 7 mA σε ονομαστική τάση έχει το

Εκτός από τους δείκτες LED, παρέχονται ενσωματωμένες ενότητες όπου υπάρχει σύντομη περιγραφή ή είσοδος

Η ενότητα αυτή είναι συμβατή με την εγκατάσταση σε μια συσκευή 5 ή 10 slots.

Η ονομαστική τάση σε κατάσταση λειτουργίας των καναλιών εισόδου είναι 11,5 - 30 VAC / VDC ενώ η

Η τάση εκτός κατάστασης είναι 0 - 4 VDC / VAC. Ομοίως, το μέγιστο ρεύμα κατάστασης είναι 3,2 mA ενώ το μέγιστο ρεύμα εκτός κατάστασης

Η καθυστέρηση μετάβασης του σήματος On είναι 12 ms ενώ ο χρόνος απόκρισης Off είναι 28 ms.

η μονάδα έχει ονομαστική ισχύ 80 mA @ 5 VDC όταν όλες οι εισροές βρίσκονται σε κατάσταση λογικής 1 και 125 mA από την απομονωμένη λεωφορεία πίσω από το πλάνο 24 VDC ή το

εξωτερική παροχή ενέργειας που παρέχεται από τον χρήστη.

Η μονάδα IC693MDL241 είναι μια θετική/αρνητική μονάδα εισόδου που κατασκευάζεται από την GE Fanuc ως μέρος της σειράς 90-30 PLC

Το σύστημα λειτουργεί με ονομαστική τάση 24 Volts AC/DC και διαθέτει μια ενιαία ομάδα 16 σημείων εισόδου που βρίσκονται όλα σε ένα

κοινό τερματικό εισόδου ισχύος. Η ενότητα αυτή έχει σχεδιαστεί και προορίζεται για χρήση με ισχύ εισόδου AC ή DC που παρέχεται από τον χειριστή,

Έτσι μπορεί να έχει είτε θετικά είτε αρνητικά λογικά χαρακτηριστικά ενώ είναι στην κατάσταση εισόδου συνεχούς ρεύματος.

κατάλληλο για ένα ευρύ φάσμα μονάδων εισόδου που παρέχονται από τον χρήστη, όπως κουμπιά πιέσεως, ηλεκτρονικοί διακόπτες εγγύτητας και διακόπτες ορίου.

Η μονάδα IC693MDL241 διατίθεται με τάση εισόδου που κυμαίνεται μεταξύ 0 και 30 Volts AC ή DC σε συχνότητα 50 έως 60

Έχει τάση σε κατάσταση λειτουργίας από 11,5 έως 30 Volts AC ή DC

και τάση εκτός λειτουργίας από 0 έως 4 Volt AC ή DC.

Η μονάδα GE IC693MDL241 έχει ελάχιστο ρεύμα ενεργού 3,2 milliamps και μέγιστο ρεύμα εκτός λειτουργίας 1

Amp, με χρόνο απόκρισης 28 χιλιοστά δευτερόλεπτα όταν είναι κλειστό και ένα από 12 χιλιοστά δευτερόλεπτα όταν είναι ανοιχτό.

Οι χειριστές μπορούν να παρέχουν την απαραίτητη ισχύ για να

Το GE Fanuc είναι ένα ηλεκτρονικό μηχάνημα που λειτουργεί με ηλεκτρικό ρεύμα.

Το IC693MDL241 διαθέτει δείκτες κατάστασης ενεργοποίησης/αποκλεισμού LED για κάθε σημείο στην κορυφή της μονάδας.

Η επάνω σειρά LED είναι χαρακτηρισμένη από A1 έως A8 για τα σημεία 1 έως 8, ενώ η κάτω σειρά LED είναι χαρακτηρισμένη από A1 έως A8 για τα σημεία 1 έως 8.

Η σειρά είναι χαρακτηρισμένη από Β1 έως Β8 για τα σημεία 9 έως 16.
