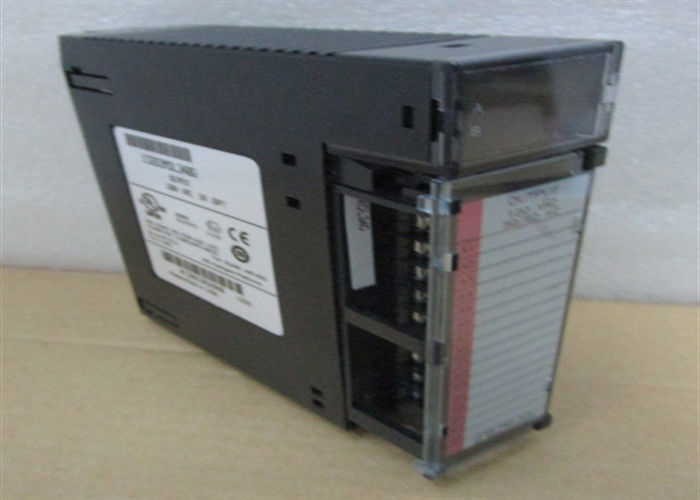

GE FANUC IC693MDL340 Διακριτή μονάδα εξόδου 16 καναλιών 85 - 132 VAC

ΓΕ FANUCIC693MDL340ΤΥΠΙΚΟΣ ρυθμός σάρωσης SERIES 90-30 PROCESSOR MODULE



Τεχνικές προδιαγραφές για το IC693MDL340

Ετικέτα	ΓΕ Fanuc
Σειρά	Σειρά 90-30
Κατασκευαστής	ΓΕ Fanuc
Περιγραφή του προϊόντος	Διακριτή μονάδα εξόδου
Αριθμός τμήματος	IC693MDL340
Αριθμός καναλιών	Δεκαέξι (16)
Ετικέτα	GE Intelligent Platforms/GE Fanuc
Αριθμός ομάδων	Δύο (2)
Τύπος προϊόντος	Μονάδα εξόδου
Αριθμός καναλιών ανά ομάδα	Οκτώ (8)
Διορισμένη τάση	120 V εναλλακτικός
Πεδίο σήματος εξόδου	85-132 VAC
Πεδίο τάσης εξόδου	85 έως 132 V AC
Ονομαστική τάση εξόδου	120 VAC
Συχνότητα	50 έως 60 Hz

ρεύμα εξόδου ανά σημείο	0.5 Α
Αποδόσεις	16
ρεύμα εξόδου ανά ομάδα	3Στις 9:00 πμ.
Απομόνωση μεταξύ πλευράς πεδίου και πλευράς λογικής	1500 V
ρεύμα εισόδου	20 A για έναν κύκλο
Απομόνωση μεταξύ κάθε ομάδας	500 V
Ο χρόνος απόκρισης	1 ms
Μέγιστη πτώση τάσης εξόδου	1.5 V
Χρόνος απάντησης εκτός λειτουργίας	1⁄2 κύκλος
Μέγιστο ρεύμα διαρροής εξόδου	2 mA σε 120 V AC
Απομόνωση	1500 βολτ μεταξύ πλευράς πεδίου και πλευράς λογικής· 500 βολτ μεταξύ κάθε ομάδας
Ελάχιστο ρεύμα διαρροής εξόδου	1 ms
Ελάχιστο ρεύμα φορτίου	50 mA
Κατάσταση του κύκλου ζωής του προϊόντος	Αποσύρθηκε/Παραχρεωμένο





Για το IC693MDL340

Το IC930MDL340 είναι μια σειρά 90-30 διακριτής μονάδας εξόδου.Η ενότητα αυτή διαθέτει δεκαέξι (16) κανάλια εξόδου με κάθε κανάλι ικανό να παράγει τάση εξόδου 120 VAC και ρεύμα εξόδου 0.5 Α.

Η ενότητα αυτή έχει δύο (2) ομάδες καναλιών εξόδου όπου κάθε ομάδα έχει οκτώ (8) κανάλια η καθεμία.

Ο IC930MDL340 χρησιμοποιείται συνήθως για την ενεργοποίηση ηλεκτρικών φορτίων, όπως κυλίνδρων ρελέ, πιλοτικών λαμπτήρων και άλλων ηλεκτρικών συσκευών με χαμηλό ονομαστικό ρεύμα.Χρησιμοποιείται για την εφαρμογή εντολών εξόδου ως αποτέλεσμα της επεξεργασίας της λογικής χρήστη που έχει κατεβάσει στην CPUΈχει μέγιστο ισχύ εξόδου 3 A ανά ομάδα και ελάχιστο ρεύμα φορτίου 50 mA.

Άλλα χαρακτηριστικά εξόδου αυτής της μονάδας περιλαμβάνουν μέγιστο ρεύμα εισόδου 20 A για έναν κύκλο και ελάχιστο ρεύμα φορτίου 50 mA. Έχει πτώση τάσης εξόδου 1.5 VAV και μέγιστο ρεύμα διαρροής εξόδου 2 mA σε ονομαστική τάση 120 VACΚάθε κανάλι εξόδου έχει μέγιστη καθυστέρηση μετάβασης σήματος ON 1 ms και καθυστέρηση σήματος Off 1⁄2 κύκλου.

Το IC930MDL340 είναι εφοδιασμένο με ατομικό δείκτη κατάστασης για κάθε κανάλι εξόδου.Επίσης, παρέχεται με LED δείκτη ασφάλειας που ενεργοποιείται όταν η εσωτερική ασφάλεια ανατινάζεται.

Η μονάδα GE Fanuc IC693MDL340 είναι μια μονάδα εξόδου που κατασκευάζεται ως μέρος της σειράς προϊόντων GE Intelligent Platforms / GE Fanuc Series 90-30.5 Άμπερς ονομαστικού ρεύματος και παρέχει 16 σημεία εξόδου σε 2 ξεχωριστές ομάδεςΗ μονάδα IC693MDL340 επιτρέπει τη χρήση κάθε ομάδας με ανεξάρτητη φάση της πηγής ρεύματος εναλλασσόμενου ρεύματος.Και τα δύο κοινά μπορούν επίσης να τροφοδοτούνται με την ίδια παροχή.Κάθε ομάδα έχει ένα ασφαλιστήρα 3-Αμπερέ για προστασία, καθώς και ένα RC snubber για τις εξόδους για την προστασία τους από τον παροδικό ηλεκτρικό θόρυβο της γραμμής ηλεκτρικής ενέργειας.

Η μονάδα GE Fanuc IC693MDL340 διαθέτει εύρος τάσης εξόδου AC 85 έως 132 Volts, συχνότητα 50 έως 60 Hertz και μέγιστο ρεύμα εξόδου 0,5 Amps ανά σημείο.Κάθε ομάδα επιτρέπει ένα πλήρες ρεύμα για κάθε ομάδα 3 AmpsΗ μονάδα IC693MDL340 προσφέρει ένα ρεύμα εισόδου υψηλού βαθμού, το οποίο καθιστά τις εξόδους κατάλληλες για τον έλεγχο διαφορετικών φορτίων, τόσο πυρακτωτικών όσο και επαγωγικών.Οι φορείς εκμετάλλευσης αυτής της μονάδας πρέπει να παρέχουν στην ενότητα τροφοδοσία εναλλασσόμενης ενέργειας για να την βοηθήσουν να λειτουργεί με φορτία που συνδέονται με τις εξόδους.Η μονάδα IC693MDL340 μπορεί να λειτουργεί μόνο με πηγή ισχύος εναλλασσόμενου ρεύματος.Τα LED διατίθενται σε 2 σειρές 8 πράσινων LED και με ένα κόκκινο LED ανάμεσα στις 2 γραμμές.
