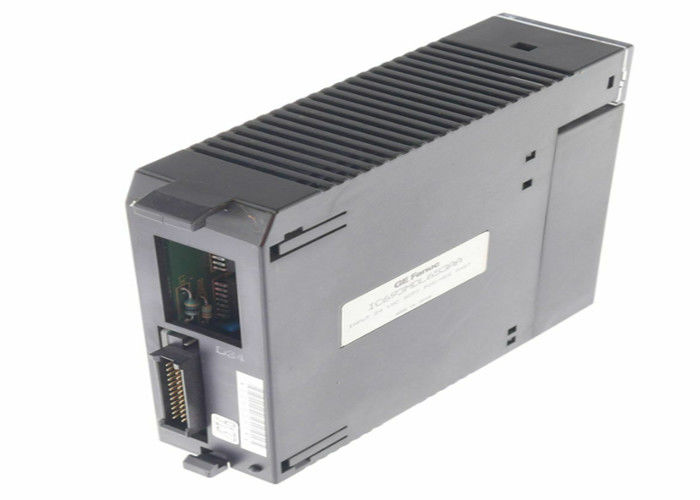

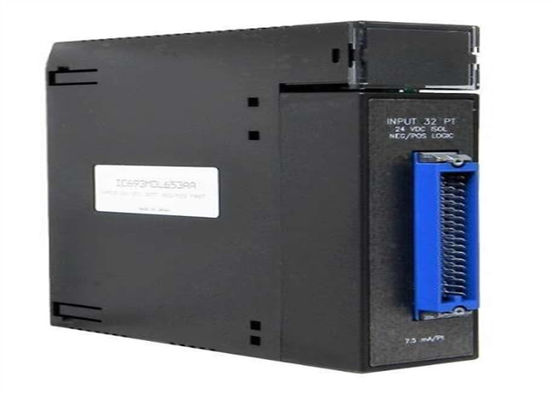

GE FANUC IC693MDL653 Διακριτή μονάδα εισόδου 24V DC αρνητική / θετική λογική μονάδα

ΓΕ FANUC IC693MDL653 ΤΥΠΙΚΗ ΣΚΑΝΙΣΜΟΥΣ ΣΕΡΙΕΣ 90-30 ΜΟΔΥΛΙΟΣ ΠΡΟΣΕΣΟΥΣ



Τεχνικές προδιαγραφές για το IC693MDL653

Ετικέτα GE Fanuc
Σειρά Σειρά 90-30
Παρασκευαστής GE Fanuc (πρώην), Emerson Automation (νυν)
Παρασκευαστής GE Fanuc
Αριθμός μέρους IC693MDL653
Περιγραφή προϊόντος Διακριτή μονάδα εισόδου
Σειρά Σειρά 90-30
Αριθμός καναλιών Τριάντα δύο (32)
Διορισμένη τάση 24 Volt DC
Αριθμός μέρους IC693MDL653
Περιοχή τάσης εισόδου 19,2 - 28,8 VDC
Αριθμός ομάδων εισροών Τέσσερα (4)
Αριθμός ομάδων Τέσσερις (4)
Εισαγωγές ανά ενότητα 32 (τέσσερις ομάδες με δύο κοινά στοιχεία ανά ομάδα)
Αριθμός εισροών ανά ομάδα Οκτώ (8)
Αριθμός καναλιών ανά ομάδα Οκτώ (8)
Αριθμός κοινού τερματικού σταθμού ανά ομάδα Δύο (2)
Περιοχή σήματος εισόδου 19,2 VDC - 26,4 VDC
Απομόνωση 1500 Volt μεταξύ πλευράς πεδίου και πλευράς λογικής
Απομόνωση 1500 VAC μεταξύ πλευράς πεδίου και πλευράς λογικής
Εισερχόμενο ρεύμα 7,5 mA σε ονομαστική τάση
Ονομαστική τάση εισόδου 24 VDC
Ονομαστική τάση εξόδου 24 VDC
ρεύμα εισόδου 7,5 mA ανά κανάλι
Ενεργητική τάση 15 Volt DC ελάχιστο
Σήμερα 5 mA
Η ισχύς λήψης 5 mA @ 5VDC
Η τάση εκτός λειτουργίας είναι 6 Volt DC μέγιστη
Σε κατάσταση τάσης 15 VDC
Χρόνος απόκρισης εκτός λειτουργίας, μέγιστο 2 ms
Ενεργό ρεύμα 4,5 mA τουλάχιστον
Η τάση εκτός λειτουργίας 6 VDC
Ενεργοποιημένη τάση 15 VDC
Σήμερα εκτός λειτουργίας 2 mA μέγιστο
Σε κατάσταση ρεύματος 4,5 mA
Εκτός τάσης 6 VDC
Χρόνος απόκρισης 2 ms μέγιστο
Ενεργό ρεύμα 4,5 mA
Χρόνος απάντησης απενεργοποίησης 2 ms μέγιστο
ρεύμα εκτός λειτουργίας 2 mA
Εσωτερική κατανάλωση ισχύος 5 mA (16 εισόδους ενεργοποιούνται) από λεωφορείο 5 βολτ στο πίσω επίπεδο
Ο χρόνος απόκρισης, συνήθως 2 ms
Σε χρόνο απόκρισης, μέγιστο 2 ms
Κατάσταση κύκλου ζωής του προϊόντος Διακοπή/Παρεκλεισμός


Για το IC693MDL653

Το IC693MDL653 είναι μια αρνητική / θετική λογική διακριτή μονάδα εισόδου που αποτελεί μέρος της σειράς 90-30

Η σειρά προγραμματιζόμενων λογικών ελεγκτών (PLC).

δέχεται εύρος τάσης εισόδου 19,2 - 28,8 VDC με ονομαστική τάση 24 VDC και ρεύμα εισόδου

Η ενότητα αυτή είναι μια ενότητα εισόδου υψηλής πυκνότητας που έρχεται με είσοδο τριάντα δύο (32)

Τύποι, που είναι διατεταγμένοι σε τέσσερις (4) ομάδες οκτώ (8) εισόδων η καθεμία με κάθε ομάδα που παρέχεται με δύο (2) κοινές

Με υποστήριξη θετικής και αρνητικής λογικής και καλωδίωσης και ορισμένων ομάδων εισόδων, καλωδίωση

Με αυτόν τον τρόπο επιτυγχάνεται λειτουργική ευελιξία και μια μορφή

Η απομόνωση των εισροών καθιερώνεται, καθώς οι ομάδες εισροών μπορούν να συνεχίσουν να λειτουργούν ακόμη και αν άλλες ομάδες έχουν

το IC693MDL653 έχει μέγιστη τάση σε κατάσταση λειτουργίας 15 VDC· τάση εκτός λειτουργίας 6 VDC·

μέγιστο ρεύμα σε κατάσταση λειτουργίας 4,5 mA και μέγιστο ρεύμα εκτός λειτουργίας 2 mA.

Αυτό το μοντέλο έχει ένα backplane τρέχουσα λήψη

Το IC693MDL653 είναι εγκατεστημένο σε οποιαδήποτε θέση I/O από μια θέση 5 ή 10

Οι ενότητες υψηλής πυκνότητας, όπως αυτή η ενότητα, απαιτούν τη χρήση καλωδίων με προσύνδεση για ταχεία και

Οι συνδετήρες καλωδίωσης περιλαμβάνουν έναν συνδετήρα ζευγαρώματος που συνδέεται απευθείας με το

Μοντέλο με πτητικά καλώδια στο άλλο άκρο για τερματισμό στα τερματικά μπλοκ Ε/Ε.

Ο ελεγκτής εισόδου IC693MDL653 αποτελεί μέρος του συστήματος προγραμματιζόμενου λογικού ελεγκτή (PLC) που κατασκευάζεται από:

Ο ελεγκτής IC693MDL653 κατατάσσεται στην σειρά 90-30 των PLC της GE Fanuc.

Ο ελεγκτής εισόδου IC693MDL653 είναι κατασκευασμένος για να εξασφαλίζει την ευκολία εγκατάστασης και διαμόρφωσης.
