Περιγραφή
Συμμετοχή σε μηχανοκίνητες μονάδες
Η Unidrive SP είναι μια πλήρης σειρά αυτοματισμού των κινητήρων που καλύπτει το φάσμα ισχύος από 0,37 kW έως 1,9 MW. Όλες οι κινητήρες μοιράζονται την ίδια ευέλικτη διεπαφή ελέγχου ανεξάρτητα από την ονομαστική ισχύ.Οι δίσκοι είναι συσκευασμένοι σε τρεις μορφές:Πίνακα τοποθέτησης, ελεύθερη στάση και μοντέρνα.
Το Unidrive SP προσφέρει ευελιξία με ένα ευρύ φάσμα επιλογών που μπορούν να συνδυαστούν για λύσεις εξοικονόμησης χώρου.Από 1 έως 200 ίππουςΤα μοντέλα που είναι ανεξάρτητα κυμαίνονται από 150 έως 1000 HP και είναι προδιασκευασμένες μονάδες κίνησης, συσκευασμένες σε περίβλημα IP20.Τα αρθρωτά συστήματα είναι προπαρασκευασμένες λύσεις για τις πιο κοινές βιομηχανικές εφαρμογές που κυμαίνονται από 60 έως 2000 HPΗ Unidrive SP είναι διπλής λειτουργίας και είναι διαθέσιμη σε όλες τις τάσεις εναλλασσόμενου ρεύματος.Το πληκτρολόγιο χρησιμοποιείται για να περιηγηθεί στη δομή παραμέτρων αλλά αυτό το δίσκο μπορεί επίσης να χρησιμοποιηθεί χωρίς έναΆλλα χαρακτηριστικά είναι μια SmartCard που επιτρέπει την απλή ρύθμιση των παραμέτρων, επικοινωνίες Modbus RTU και ένα εσωτερικό φίλτρο EMC.Πρόσθετες SM ενότητες προσθέτουν λειτουργίες PLC και δυνατότητες δικτύωσης drive-to-drive. Τα πιο δημοφιλή βιομηχανικά πρωτόκολλα είναι διαθέσιμα. Προσαρμόστε το δίσκο σας με πρόσθετες επιλογές ενότητες που εύκολα συνδέονται κάτω από το κάλυμμα.βελτιωμένη ανατροφοδότηση του κωδικοποιητή, λύσεις, επικοινωνίες και λειτουργίες προγραμματισμού.

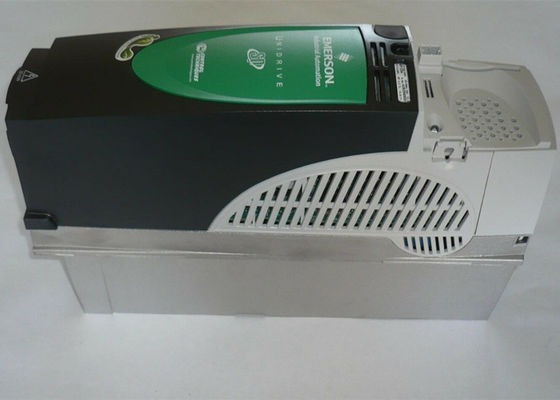

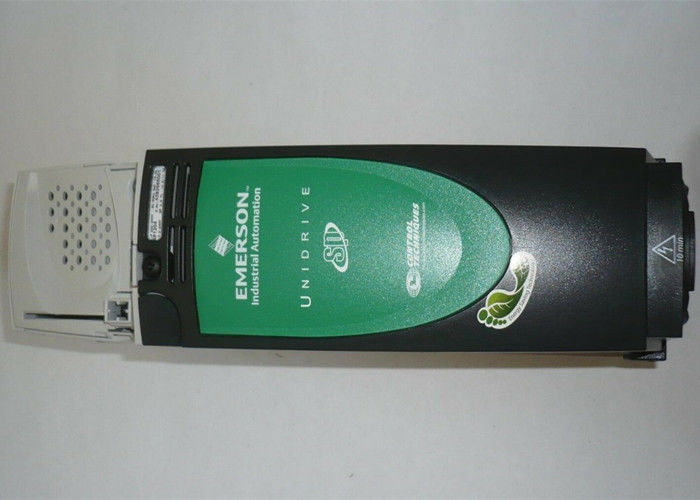

Τεχνικές ελέγχου SP1204: Unidrive SP 200V AC Panel Mount Drive για ακριβή έλεγχο του κινητήρα
Το Control Techniques SP1204, μέλος της σειράς Unidrive SP, αντιπροσωπεύει μια κορυφή στον τομέα του ελέγχου κινητήρα στο πλαίσιο της βιομηχανικής αυτοματοποίησης.Το SP1204 έχει σχεδιαστεί για να προσφέρει απαράμιλλη απόδοση., αξιοπιστία και ευελιξία, καθιστώντας το απαραίτητο συστατικό σε διάφορες βιομηχανικές εφαρμογές.
Πληροφορίες για τον τύπο προϊόντος
Ανήκει στην σειρά Unidrive SP, η SP1204 αποτελεί παράδειγμα της δέσμευσης της Control Techniques για τις πιο προηγμένες λύσεις ελέγχου.είναι σχεδιασμένο για να ανταποκρίνεται στις αυστηρές απαιτήσεις ακριβούς ελέγχου κινητήρα σε σύγχρονα βιομηχανικά περιβάλλοντα, εξασφαλίζοντας βέλτιστες επιδόσεις και προσαρμοστικότητα.
Ηλεκτρικά χαρακτηριστικά
Το SP1204 λειτουργεί με μέγιστο συνεχές ρεύμα εισόδου 19,1 A σε τρι-φασική διαμόρφωση, παρέχοντας μια σταθερή βάση για τον έλεγχο του κινητήρα.η κίνηση εξασφαλίζει την ασφάλεια και την προστασία τόσο της μονάδας κίνησης όσο και των συνδεδεμένων συστημάτων με την αποτελεσματική μείωση των ηλεκτρικών βλαβών και υπερφόρτωσης.
Μέγεθος καλωδίου και συμβατότητα
Η ευελιξία είναι χαρακτηριστικό του SP1204, όπως αντανακλάται στην υποστήριξή του για διαφορετικά μεγέθη καλωδίων που συμμορφώνονται με τα διεθνή πρότυπα.0, ενώ η έξοδος απαιτεί μέγεθος καλωδίου 1.5Για συμμόρφωση με την UL508C, τα καθορισμένα μεγέθη καλωδίων είναι 2 για είσοδο και 14 για έξοδο.Αυτή η προσαρμοστικότητα στο μέγεθος του καλωδίου βελτιώνει την καταλληλότητα της μονάδας για ένα ευρύ φάσμα περιβάλλοντων εγκατάστασης, παρέχοντας ευελιξία και ευκολία ενσωμάτωσης.
Δυναμικότητα υπό κανονική λειτουργία
Υπό κανονικές συνθήκες εργασίας, η SP1204 επιδεικνύει την ικανότητά της με μέγιστο συνεχές ρεύμα 11 A. Λειτουργώντας σε 220 V, παρέχει ονομαστική ισχύ 3,0 kW και ισχύ κινητήρα 3.0 ίππους σε 230VΑυτό το επίπεδο επιδόσεων εξασφαλίζει συνεπή και αποτελεσματική λειτουργία, καθιστώντας το ιδανική επιλογή για εφαρμογές με τακτικές λειτουργικές απαιτήσεις, όπως συστήματα μεταφορέων, μηχανήματα συσκευασίας,και περισσότερα..
Δυναμικότητα υπό βαριά εργασία
Σε σενάρια βαριάς χρήσης, η SP1204 παραμένει μια σταθερή απόδοση με μέγιστο συνεχές ρεύμα εξόδου 10,6 A. Σε 220V επιτυγχάνει ονομαστική ισχύ 2,2 kW και διατηρεί ισχύ κινητήρα 3.0 ίππους σε 230VΑυτή η δυνατότητα διπλής λειτουργίας επιτρέπει στην κίνηση να προσαρμόζεται απρόσκοπτα σε διάφορες λειτουργικές απαιτήσεις, καθιστώντας την κατάλληλη για απαιτητικές εφαρμογές, συμπεριλαμβανομένων μηχανημάτων υψηλής ροπής, εξοπλισμών,και άλλες βαριές βιομηχανικές διαδικασίες.
Πολυδιάστατη εφαρμογή
Η ευελιξία του SP1204 εκτείνεται πέρα από τις ηλεκτρικές προδιαγραφές του.Η προσαρμοστικότητα αυτή την καθιστά ιδανική επιλογή για βιομηχανίες με δυναμικές λειτουργικές ανάγκες, όπου η ακρίβεια και η αξιοπιστία είναι πρωταρχικές.
Συμπεράσματα
Συμπερασματικά, οι τεχνικές ελέγχου SP1204 θέτουν ένα σημείο αναφοράς για αξιόπιστες και αποδοτικές μονάδες μετατροπής ισχύος 200V στο πλαίσιο της σειράς Unidrive SP.Πολυδιάστατες επιλογές μεγέθους καλωδίων, και δυνατότητες λειτουργίας διπλής λειτουργίας, αποτελεί απόδειξη της δέσμευσης της Control Techniques να παρέχει πρωτοποριακές λύσεις για ακριβή έλεγχο κινητήρα και αυτοματοποίηση.Είτε σε κανονικές είτε σε βαριές εφαρμογές, το SP1204 αποτελεί παράδειγμα της συγχώνευσης της τεχνολογικής αριστείας και της βιομηχανικής αξιοπιστίας.
Προδιαγραφές
| Κατασκευαστής |
Τεχνικές ελέγχου |
| Σειρά |
Unidrive SP |
| Σχήμα |
SP1204 |
| Τυπική ισχύς κινητήρα (HP) |
2 |
| Τεχνολογία |
200-240VAC |
| Μέγεθος πλαισίου |
1 |
| Κανονικό καθήκον |
- |
| Μέγιστο μέγεθος ρεύματος (A) |
11 |
| Τυπική ισχύς κινητήρα (kW) |
3 |
| Τυπική ισχύς κινητήρα (HP) |
3 |
| Μέγιστο μέγεθος ρεύματος (A) |
10.6 |
| Τυπική ισχύς κινητήρα (kW) |
2.2 |
Πρότυπα Unidrives SP1201 έως SP1204:
| Σχήμα |
Περιγραφή |
| SP1201-LCD |
Unidrive SP με LCD πληκτρολόγιο, 230Vac, Max Cont Output Current (hp): Κανονικό καθήκον - 5.2A (1.5hp), βαρύ |
| SP1201-LED |
Unidrive SP με LED Keypad, 230Vac, Max Cont Output Current (hp): Κανονικό καθήκον - 5.2A (1.5hp), βαρύ |
| SP1201-NKP |
Unidrive SP χωρίς πληκτρολόγιο, 230Vac, Max Cont Output Current (hp): Κανονικό καθήκον - 5.2A (1.5hp), βαρύ |
| SP1202-LCD |
Unidrive SP με LCD πληκτρολόγιο, 230Vac, Max Cont Output Current (hp): Κανονικό καθήκον - 6,8A (2hp), βαρύ καθήκον |
| SP1202-LED |
Unidrive SP με LED Keypad, 230Vac, Max Cont Output Current (hp): Κανονικό καθήκον - 6,8A (2hp), βαρύ καθήκον |
| SP1202-NKP |
Unidrive SP χωρίς πληκτρολόγιο, 230Vac, Max Cont Output Current (hp): Κανονικό καθήκον - 6.8A (2hp), βαρύ καθήκον |
| SP1203-LCD |
Unidrive SP με LCD πληκτρολόγιο, 230Vac, Max Cont Output Current (hp): Κανονικό καθήκον - 9.6A (3hp), βαρύ καθήκον |
| SP1203-LED |
Unidrive SP με LED πληκτρολόγιο, 230Vac, Max Cont Output Current (hp): Κανονικό καθήκον - 9.6A (3hp), βαρύ καθήκον |
| SP1203-NKP |
Unidrive SP χωρίς πληκτρολόγιο, 230Vac, Max Cont Output Current (hp): Κανονικό καθήκον - 9.6A (3hp), βαρύ καθήκον |
| SP1204-LCD |
Unidrive SP με LCD πληκτρολόγιο, 230Vac, Max Cont Output Current (hp): Κανονικό καθήκον - 11A (3hp), βαρύ καθήκον |
| SP1204-LED |
Unidrive SP με LED πληκτρολόγιο, 230Vac, Max Cont Output Current (hp): Κανονικό καθήκον - 11A (3hp), βαρύ καθήκον |
| SP1204-NKP |
Unidrive SP χωρίς πληκτρολόγιο, 230Vac, Max Cont Output Current (hp): Κανονικό καθήκον - 11A (3hp), βαρύ καθήκον |
Δοκιμές SP
| SP1201 |
SP1202 |
SP1203 |
SP1204 |
SP2201 |
Επικαιροποίηση |
Επικαιροποίηση |
SP3201 |
| Πυροσβεστικό |
SP4201 |
Πυροσβεστική συσκευή |
Επικαιροποίηση |
SP5201 |
SP5202 |
SP3501 |
SP3502 |
| SP0401 |
SP0402 |
SP0403 |
SP0404 |
SP0405 |
SP1401 |
SP1402 |
SP1403 |
| SP1404 |
SP1405 |
SP1406 |
SP2201 |
Επικαιροποίηση |
SP2401 |
SP2402 |
SP2403 |
| SP2404 |
SP3401 |
SP3402 |
SP3403 |
SP4401 |
SP4402 |
SP4403 |
SP5401 |
| SP5402 |
SP5403 |
Πυροσβεστική συσκευή |
SP6402 |
SP3505 |
ΕΣ2401 |
ES2402 |
ES2403 |
| SP3503 |
SP3504 |
SP3506 |
SP4601 |
SP4602 |
SP4603 |
SP4604 |
SP4605 |
| SP4606 |
SP5601 |
SP5602 |
SP6601 |
SP6602 |
Unidrive SP |
Κβαντικό MP |
Μέντορ MP |
Επιλογές:
| Άρθρο |
Περιγραφή |
| SYPT-LITE |
Εργαλείο προγραμματισμού για οδήγηση με ενσωματωμένη ικανότητα PLC και SM-Apps Lite Module |
| SYPTPRO |
Εργαλείο προγραμματισμού μονάδας συμπερασιτεχνών και διαμόρφωσης συστήματος CTNet, απαιτείται εγγραφή λογισμικού |
| ΕΠΙΧΡΗΜΑΤΙΚΑ |
Μονάδα λύσεων εφαρμογών, προγραμματιζόμενη με SyPT μέσω CTNet ή RS485, 2 ψηφιακές εισόδους και 2 ψηφιακές εξόδους για λειτουργίες υψηλής ταχύτητας I/O |
| SM-APPS-LITE |
Εφαρμογές Lite Solutions Module, Προγραμματισμό με SyPT ή SyPT Lite |
| Εφαρμογές SM-APPS-LITE-PLUS |
Εφαρμογές Λύσεις Lite Μονάδα με ταχύτερο επεξεργαστή, Προγραμματιζόμενη με SyPT ή SyPT Lite |
| SM-APPS-PLUS |
Μονάδα λύσεων εφαρμογών με ταχύτερο επεξεργαστή, προγραμματιζόμενη με SyPT μέσω CTNet ή RS485, 2 ψηφιακές εισόδους και 2 ψηφιακές εξόδους για λειτουργίες υψηλής ταχύτητας I / O |
| ΜΜ-EZMOTION |
Η κίνηση έκανε εύκολες λύσεις, χρησιμοποιώντας το λογισμικό προγραμματισμού PowerTools |
| SM-ETC |
15 Pin D Shell σε 15 pin βίδα τερματικό βήμα έξω από την επιφάνεια για το σέρβο και τον κινητήρα διανυσματικό καλώδιο ανατροφοδότησης κωδικοποιητή |
| ΔΣΤ-ΚΕΥΠΑΔ |
LED πληκτρολόγιο, ρυθμισμένο για Digitax ST |
| Επικαιροποιημένα συστήματα |
Αντίσταση DB, 75 Ωμ, 50 Watt, θερμοκηπίος για Unidrive SP μέγεθος 1 & Epsilon EP |
| Επικαιροποιημένο σύστημα αποθήκευσης |
Αντίσταση DB, 37,5 Ωμ, 100 Watt, θερμολύπτης για Unidrive SP μέγεθος 2 |
| BRM-1 |
Μονάδα αναμετάδοσης φρένων, 24V, 1 επαφή, 6 amp, DIN ράλι (EN, EP, Epsilon, MDS σε CBMS, CBMF, XTBMS, XCMDBS) |
| 4200-6000 |
Ηλεκτρομαγνητική (RFI) φίλτρο, αμπεριαλίδες, 230V 1 είσοδος, τοποθέτηση πίνακα |
| 4200-6001 |
Ηλεκτρομαγνητική (RFI) φίλτρο, αμπεριαλίδες, είσοδος 230V 3, τοποθέτηση πίνακα |
| 4200-6002 |
Ηλεκτρομαγνητική (RFI) φίλτρο, AMP, είσοδος 460V 3, τοποθέτηση πίνακα |
| SM-ENCODER-OUT |
Μονάδα λύσης εξόδου αυξητικού κωδικοποιητή για τη δυνατότητα σύνδεσης με εξωτερικούς ελεγκτές κίνησης |
| SM-ENCODER-PLUS |
Μονάδα λύσεων Encoder Plus, παρέχει μια πρόσθετη πρόσθετη πύλη ανατροφοδότησης κωδικοποιητή. |
| SM-UNI-ENCODER |
Η Universal Encoder Plus Solutions Module, παρέχει μια πρόσθετη πρόσθετη ή απόλυτη πύλη ανατροφοδότησης κωδικοποιητή και προσομοιωμένη έξοδο κωδικοποιητή. |
| SM-RESOLVER |
Μονάδα λύσεων διαλύτη, που παρέχει πύλη ανατροφοδότησης διαλύτη, με εξόδου κωδικοποιητή |
| SM-I/O-120 |
Μονάδα λύσεων I/O, 6 εισροές (120Vac) ή 3 εισροές (240Vac) & 2 εξόδους ρελέ (2A @ 240Vac ή 4A@30Vdc) |
| Επικαιροποιημένα συστήματα |
Μονάδα λύσεων I/O, 24V προστατευμένη, 3 DI, 4 DI/DO, 2 εξόδους ρελέ, 2 ρεύματα AO |
| SM-I/O-32 |
Μονάδα λύσεων I/O με (32) αναλογικές ψηφιακές εισόδους/εξόδους 24VDC (απαιτεί προγραμματισμό εφαρμογών). |
| SM-I/O-LITE |
Μονάδα λύσεων I/O Lite - (1) +/- 10V Διοπολική είσοδος ή 4-20mA, (3) ψηφιακές εισόδους, (1)? 0-10V ή 4-20mA έξοδος, (1) έξοδος ρελέ, (1) πρόσθετη ταχύτητα κωδικοποίησης Εισαγωγή αναφοράς |
| SM-I/O-PLUS |
Μονάδα λύσεων I/O, υψηλής απόδοσης, (2) +/- 10V αναλογική είσοδος, (1) +/- 10V? έξοδος, (3) ψηφιακές εισόδους, (3) προγραμματισμένη ψηφιακή I/O, (2) έξοδος ρελέα, |
| Δοκιμαστικό |
Μονάδα λύσεων I/O Lite με ρολόι πραγματικού χρόνου για την προγραμματισμό εκδηλώσεων, (1) +/- 10V Διοπολική ή 4-20mA είσοδος, (3) ψηφιακή είσοδος, (1)? 0-10V ή 4-20mA έξοδος, (1) έξοδος ρελέ, (1) Incl Enc Spd Ref είσοδος |
Πρωτόκολλα:
| Άρθρο |
Περιγραφή |
| SM-CAN |
Μονάδα λύσεων CAN |
| SM-CANOPEN |
Μονάδα λύσεων CANOpen |
| SM-DEVICENET |
Ενότητα λύσεων DeviceNet |
| SM-EtherCAT |
Ενότητα λύσεων EtherCAT |
| SM-ETHERNET |
Μονάδα λύσεων Ethernet / IP και Modbus TCP/IP |
| SM-INTERBUS |
Ενότητα λύσεων Interbus-S |
| SM-PROFIBUS-DP |
Μονάδα λύσεων Profibus-DP |
| SM-SERCOS |
Μονάδα λύσεων SERCOS |
