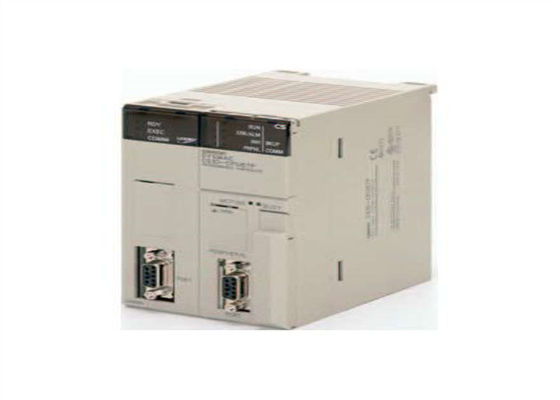

CS1D-CPU67H CS1D0006M 135745 OMRON CPU Duplex 5120 I/O 250 KW Πρόγραμμα 448 KW Δεδομένα

CS1D-CPU67H CS1D0006M 135745 OMRON CPU Duplex 5120 I/O 250 KW Πρόγραμμα 448 KW Δεδομένα

Περιγραφή:

Προδιαγραφές ειδών
Μέθοδος ελέγχου Αποθηκευμένο πρόγραμμα
Μέθοδος ελέγχου I/O Είναι δυνατή και η κυκλική σάρωση και η άμεση επεξεργασία.

Προγραμματισμός

•Σχέδια σκάλας
•SFC (διαγράμματα αλληλουχικών λειτουργιών)

•ST (διαρθρωμένο κείμενο)

• Μνημονική

Διάρκεια εντολής 1 έως 7 βήματα ανά εντολή
Οδηγίες για την σκάλα Περίπου 400 (3 ψηφιακοί κωδικοί λειτουργίας)
Βασικές οδηγίες 0,02 ms min.
Ειδικές οδηγίες 0,04 ms min.

Αριθμός εργασιών

288 (κυκλικές εργασίες: 32, εργασίες διακοπής: 256)
Σημείωση 1:Οι κυκλικές εργασίες εκτελούνται κάθε κύκλο και ελέγχονται με τις εντολές TKON(820) και TKOF(821).

2Υποστηρίζονται οι ακόλουθοι 4 τύποι καθηκόντων διακοπής. Δραστηριότητες διακοπής Power OFF: 1 max. Δραστηριότητες προγραμματισμένης διακοπής: 2 max. Δραστηριότητες διακοπής I/O: 32 max. Δραστηριότητες εξωτερικής διακοπής: 256 max.

Τύποι διακοπής

Προγραμματισμένες διακοπές: Διακοπές που παράγονται σε προγραμματισμένο χρόνο από τον ενσωματωμένο χρονόμετρο της μονάδας CPU.
Διακοπές παροχής ηλεκτρικής ενέργειας: Διακοπές που εκτελούνται όταν η μονάδα επεξεργασίας ηλεκτρικής ενέργειας της μονάδας CPU είναι αποσυνδεδεμένη.

Εξωτερικές διακοπές Ε/Υ: Διακοπές από τις ειδικές μονάδες Ε/Υ, τις μονάδες λεωφορείων CPU της σειράς CS ή την εσωτερική πλακέτα.

*1 Γλώσσες ορισμών των τεμαχίων λειτουργιών: προγραμματισμός σκάλας, δομημένο κείμενο

Περιοχή I/O

5,120: CIO 000000 έως CIO 031915 (320 λέξεις από CIO 0000 έως CIO 0319)
Η ρύθμιση της πρώτης λέξης μπορεί να αλλάξει από την προεπιλεγμένη (CIO 0000) έτσι ώστε να μπορεί να χρησιμοποιηθεί CIO 0000 σε CIO 0999.C200H Βασικές μονάδες I/O, και μονάδες I/O υψηλής πυκνότητας της ομάδας C200H-2.

Η περιοχή CIO μπορεί να χρησιμοποιηθεί ως κομμάτια εργασίας εάν τα κομμάτια δεν χρησιμοποιούνται όπως φαίνεται εδώ.

Τομέας σύνδεσης 3.200 (200 λέξεις): CIO 10000 έως CIO 119915 (λέξεις CIO 1000 έως CIO 1199)
Τα bit συνδέσμου χρησιμοποιούνται για συνδέσεις δεδομένων και κατανέμονται σε μονάδες στα συστήματα συνδέσμου ελεγκτή και στα συστήματα συνδέσμου PLC.

Μονάδα λεωφορείου CPU 6,400 (400 λέξεις): CIO 150000 έως CIO 189915 (λέξεις CIO 1500 έως CIO 1899)
Τα bits CPU Bus Unit της σειράς CS αποθηκεύουν την κατάσταση λειτουργίας των CPU Bus Units της σειράς CS. (25 λέξεις ανά μονάδα, 16 μονάδες το πολύ)

Ειδική περιοχή μονάδας I/O

15,360 (960 λέξεις): CIO 200000 έως CIO 295915 (λέξεις CIO 2000 έως CIO 2959)
Τα ειδικά bits μονάδας I/O κατανέμονται στις ειδικές μονάδες I/O της σειράς CS και στις ειδικές μονάδες I/O της σειράς C200H (βλέπε σημείωση).

Ο μέγιστος συνολικός αριθμός slots, ωστόσο, περιορίζεται σε 80 συμπεριλαμβανομένων των slots επέκτασης, οπότε ο μέγιστος αριθμός Units είναι στην πραγματικότητα 80.

Σημείωση: μπορούν να τοποθετηθούν έως και 16 ειδικές μονάδες C200H. Επίσης, ανάλογα με τις μονάδες, το μέγιστο μπορεί να είναι 10.

Ορισμένες μονάδες I/O ταξινομούνται ως ειδικές μονάδες I/O.

Εσωτερικό Συμβούλιο Περιοχή 1.600 (100 λέξεις): CIO 190000 έως CIO 199915 (λέξεις CIO 1900 έως CIO 1999)
Τα bits εσωτερικής πλακέτας κατανέμονται στις εσωτερικές πλακέτες. (100 λέξεις I/O μέγιστο.)

Το SYSMAC BUS Area 800 (50 λέξεις): CIO 300000 έως CIO 304915 (λέξεις CIO 3000 έως CIO 3049)
Τα bit του SYSMAC BUS κατανέμονται σε Slave Racks συνδεδεμένες με τις Master Units απομακρυσμένης I/O του SYSMAC BUS. (10 λέξεις ανά Rack, 5 Racks το πολύ).

Τερματικός χώρος I/O 512 (32 λέξεις): CIO 310000 έως CIO 313115 (λέξεις CIO 3100 έως CIO 3131)
Τα τερματικά bits I/O κατανέμονται σε τερματικές μονάδες I/O (αλλά όχι σε slave racks) που συνδέονται με τις κύριες μονάδες απομακρυσμένης I/O SYSMAC BUS. (1 λέξη ανά τερματικό, 32 τερματικά μέγιστα).

C200H Ειδική μονάδα I/O Περιοχή 8,192 bits (512 λέξεις): W00000 έως W51115 (W000 έως W511)
Τα bits της Ειδικής Μονάδας Εισαγωγής/Εξόδου C200H κατανέμονται στις Ειδικές Μονάδες Εισαγωγής/Εξόδου C200H και έχουν πρόσβαση ξεχωριστά από την ανανέωση Εισαγωγής/Εξόδου.

Το DeviceNet Area 1,600 (100 λέξεις): Εκδόσεις: CIO 005000 έως CIO 009915 (λέξεις CIO 0050 έως CIO 0099)
Εισαγωγές: CIO 035000 έως CIO 039915 (λέξεις CIO 0350 έως CIO 0399)

Τα bit του DeviceNet κατανέμονται στους Slaves σύμφωνα με τις τηλεπικοινωνίες I/O του DeviceNet.

Περιοχή σύνδεσης PLC 64 bits (4 λέξεις): CIO 024700 έως CIO 025015 (λέξεις CIO 0247 έως CIO 0250)
Όταν μια μονάδα σύνδεσης PLC χρησιμοποιείται σε μια σύνδεση PLC, χρησιμοποιήστε αυτά τα bits για την παρακολούθηση σφαλμάτων σύνδεσης PLC και της λειτουργικής κατάστασης άλλων μονάδων CPU στη σύνδεση PLC.

Εσωτερικός χώρος I/O 4.800 (300 λέξεις): CIO 120000 έως CIO 149915 (λέξεις CIO 1200 έως CIO 1499)
37,504 (2,344 λέξεις): CIO 380000 έως CIO 614315 (λέξεις CIO 3800 έως CIO 6143)

Αυτά τα bits στην περιοχή CIO χρησιμοποιούνται ως bit εργασίας στον προγραμματισμό για τον έλεγχο της εκτέλεσης του προγράμματος (δεν μπορούν να χρησιμοποιηθούν για εξωτερικές I/O).

Τομέας εργασίας 8,192 bits (512 λέξεις): H00000 έως H51115 (H000 έως H511)
Αυτά τα bits στην περιοχή CIO χρησιμοποιούνται ως bit εργασίας στον προγραμματισμό για τον έλεγχο της εκτέλεσης του προγράμματος (δεν μπορούν να χρησιμοποιηθούν για εξωτερικές I/O).

Όταν χρησιμοποιείτε κομμάτια εργασίας στον προγραμματισμό, χρησιμοποιήστε πρώτα τα κομμάτια στην περιοχή εργασίας πριν χρησιμοποιήσετε κομμάτια από άλλους τομείς.

Περιοχή εκμετάλλευσης

8,192 bits (512 λέξεις): H00000 έως H51115 (H000 έως H511)
Τα μπιτ υποστήριξης χρησιμοποιούνται για τον έλεγχο της εκτέλεσης του προγράμματος και τη διατήρηση της κατάστασης ON / OFF όταν ο PLC είναι εκτός λειτουργίας ή όταν αλλάζει η λειτουργική λειτουργία.

Σημείωση: Οι λέξεις Function Block Holding Area κατανέμονται από H512 έως H1535.

Βοηθητική περιοχή Μόνο ανάγνωση: 7,168 bits (448 λέξεις): A00000 έως A44715 (λέξεις A000 έως A447) Διαβάστε/γράψτε: 8,192 bits (512 λέξεις):Α44800 έως Α95915 (λέξεις Α448 έως Α959) Τα βοηθητικά bits κατανέμονται σε ειδικές λειτουργίες..
Προσωρινή περιοχή 16 bit (TR0 έως TR15)
Τα προσωρινά bits χρησιμοποιούνται για την προσωρινή αποθήκευση των συνθηκών εκτέλεσης ON / OFF σε κλάδους προγράμματος.

Χρονοδιακόπτης Περιοχή 4,096: T0000 έως T4095 (χωριστά από τους μετρητές)
Σημείωση: Οι μονάδες χρόνου για τις ρυθμίσεις του χρονόμετρου είναι 0,1 s, 0,01 s και 0,001 s (ανάλογα με την εντολή του χρονόμετρου που χρησιμοποιείται).

Χώρος μετρητή C0000 έως C4095 (χωριστά από τους χρονοδιακόπτες)


Περιοχή DM

32K λέξεις: D00000 έως D32767
Εσωτερική ειδική μονάδα I/O DM Περιοχή: D20000 έως D29599 (100 λέξεις x 96 μονάδες)

Χρησιμοποιείται για τη ρύθμιση παραμέτρων για ειδικές μονάδες I/O. Μονάδα ΔΜ λεωφορείου CPU Περιοχή: D30000 έως D31599 (100 λέξεις x 16 μονάδες)

Χρησιμοποιείται για τον καθορισμό παραμέτρων για μονάδες λεωφορείου CPU.

Εσωτερική επιφάνεια DM Περιοχή: D32000 έως D32099

Χρησιμοποιείται για να ορίσει τις παραμέτρους για εσωτερικά πλαίσια.

Χρησιμοποιείται ως περιοχή δεδομένων γενικής χρήσης για την ανάγνωση και την καταγραφή δεδομένων σε μονάδες λέξεων (16 bits).
