| Τόπος καταγωγής: | Ιαπωνία |
| Μάρκα: | Yokogawa |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα αεροσκάφη που είναι εγκατεστημένα σε αερολιμένες της |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Συσκευασία λεπτομέρειες: | Νέο αρχικό κουτί |
| Χρόνος παράδοσης: | 4-6weeks |
| Ετικέτα: | Γιοκογκάβα | ΠΕ: | Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα αεροσκάφη που είναι εγκατεστημένα σε αερολιμένες της |
|---|---|---|---|
| Χώρα του origina: | Ιαπωνία | Αποδόσεις: | 4-20mA με πρωτόκολλο HART |
| Ακριβότητα: | ± 0,065% του Span | Ηλεκτρική τροφοδοσία: | 10.5 έως 42V |
Για την εκτίμηση των επιπέδων της πίεσης και της θερμοκρασίας, χρησιμοποιείται η ακόλουθη μέθοδος:
· Τόπος προέλευσης: Ιαπωνία
· Ετικέτα:Yokogawa

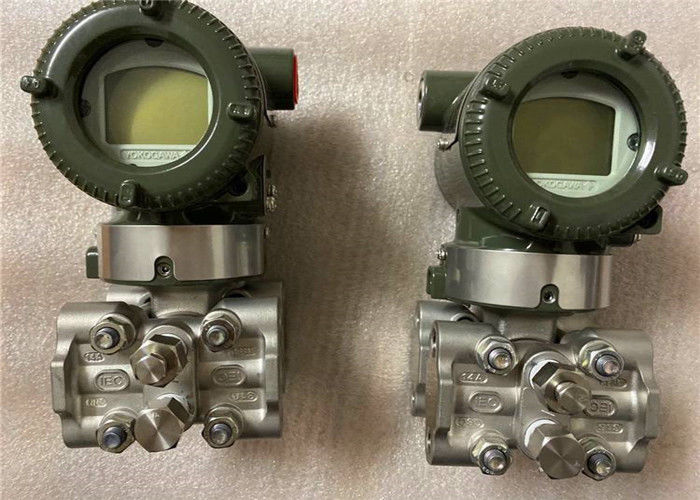

· Αριθμός μοντέλου:EJA110E-JFS5G-912DD/D4
· Έκδοση: 4-20mA με πρωτόκολλο HART
· Ακριβότητα: ± 0,065% του εύρους
· Φλάνσα κάλυψης:SUS316, Hastelloy C-276, Monel
· Τροφοδοσία ενέργειας:10.5 έως 42V
· Εγκατάσταση:Εγκατάσταση σωλήνα 2 ιντσών
| Πληροφορίες συσκευασίας: | Καρτόνι |
| Λεπτομέρειες παράδοσης:44 | 4 έως 6 εβδομάδες μετά την παραγγελία |
ΕΥΑ110Α
1. Υψηλή ακρίβεια, εξαιρετική μακροχρόνια σταθερότητα
2Χρησιμοποιείται για τη μέτρηση ροής υγρών, αερίων και ατμών.Απόδοση: 4 έως 20 mA σήμα συνεχούς ρεύματος.
YOKOGAWA Διαφορετικός μεταδότης πίεσης DPharp EJA110A
ΕΠΙΤΡΟΠΗ:
Εξαιρετικές επιδόσεις και σταθερότητα:
Η σειρά EJA χρησιμοποιεί ένα σχηματισμένο από μονοκρυσταλλικό πυρίτιο, ένα τέλειο υλικό που δεν έχει υστερέζη σε αλλαγές πίεσης ή θερμοκρασίας.και στατικές επιπτώσεις πίεσης, και έτσι προσφέρει απαράμιλλη μακροπρόθεσμη σταθερότητα.
Σύνθετο και ελαφρύ σχεδιασμό:
Το ήμισυ του βάρους των συμβατικών μοντέλων χάρη στη μικροποίηση του περιβλήματος με τον ενισχυτή ASIC, τη δομή κυψελών πίεσης και τη φλάντσα.Το ASIC χρησιμοποιεί τον ελάχιστο αριθμό εξαρτημάτων και βελτιώνει την αξιοπιστία του ενισχυτή.
Δυνατότητα επικοινωνίας πεδίου:
Το Fieldbus είναι ένα ψηφιακό αμφίδρομο σύστημα επικοινωνίας.Είναι μια επαναστατική τεχνολογία για τη διαμόρφωση συστημάτων ελέγχου οργάνων και ένας ελπιδοφόρος διάδοχος της τυποποιημένης αναλογικής επικοινωνίας 4 έως 20 mA που χρησιμοποιείται στα περισσότερα όργανα πεδίου σήμερα..
Μοντέλο και κωδικός υποθέματος:
| Σχήμα | Προαιρετικοί κωδικοί | Περιγραφή |
| ΕΥΑ110Α | · · · · · · · | Μεταδότης διαφορικής πίεσης |
| Σήμα εξόδου |
-Δ · · · · · · · -Ε · · · · · · · ·
-F · · · · · · · ·
- Γ · · · · · · · |
4 έως 20 mA DC με ψηφιακή επικοινωνία (πρωτόκολλο BRAIN) 4 έως 20 mA συνεχούς ρεύματος με ψηφιακή επικοινωνία (πρωτόκολλο HART, παραπομπή στο GS 01C22T01-00E) Ψηφιακή επικοινωνία (πρωτόκολλο FOUNDATION Fieldbus, παραπομπή στο GS 01C22T02-00E) Ψηφιακή επικοινωνία (πρωτόκολλο PROFIBUS PA, παραπομπή στο GS 01C22T03-00E) |
|
Μέτρηση σπαθί (καψούλα) |
Ε · · · · · Μ · · · · · · · · · H · · · · · · · · · V · · · · · · · · · · |
0.5 έως 10 kPa {50 έως 1000 mmH2O} {2 έως 40 inH2O} {5 έως 100 mbar} 1 έως 100 kPa {100 έως 10000 mmH2O} {4 έως 400 inH2O} {10 έως 1000 mbar} 5 έως 500 kPa {0,05 έως 5 kgf/cm2} {20 έως 2000 inH2O} {50 έως 5000 mbar} 0.14 έως 14 MPa {1,4 έως 140 kgf/cm2}*1 {20 έως 2000 psi} {1,4 έως 140 bar} |
|
Γρεμισμένα υλικό των εξαρτημάτων*11 |
Σ# · · · · · · H# · · · · · · · · M# · · · · · · · Τ · · · · · · · · · Α#· · · · · · · · Δ · · · · · · · · · Β# · · · · · · · · |
[Σώμα]ˆ2 [Καψούλα] [Σκόμπες εξαερισμού] SCS14A SUS316Lˆ5 SUS316ˆ13 SCS14A Hastelloy C-276ˆ6ˆ12 SUS316 ˆ13 SCS14A Monelˆ6 SUS316 ˆ13 SCS14A Ταντάλιος ˆ6 SUS316 ˆ13 Αντιστοίχως του Hastelloy C-276 3 Hastelloy C-276 6 12 Hastelloy C-276 12 Αντιστοιχία Hastelloy C-276 ˆ3 Ταντάλιο ˆ3 Hastelloy C-276 ˆ12 Αντίστοιχο ˆ4 Monel ˆ6 Monel |
|
Διαδικασία Συνδέσεις |
0 · · · · · 1 · · · · · 2 · · · 3 · · · · · 4 · · · · 5 · · · · |
χωρίς σύνδεσμο διαδικασίας (Rc1/4 θηλυκό στις φλάντζες κάλυψης) με θηλυκό σύνδεσμο διαδικασίας Rc1/4 με θηλυκό σύνδεσμο διαδικασίας Rc1/2 με 1/4 NPT θηλυκό σύνδεσμο διαδικασίας με 1/2 NPT θηλυκό σύνδεσμο διαδικασίας χωρίς σύνδεσμο διαδικασίας (1/4 NPT θηλυκό στις φλάντζες κάλυψης) |
|
Στροφές και υλικό από καρύδια |
Α · · · · · · Β · · · · · Γ · · · · · · · · · · |
[Μέγιστη εργασιακή πίεση] SCM435 16 MPa {160 kgf/cm2}*9 SUS630 16 MPa {160 kgf/cm2}*9 SUH660 16 MPa {160 kgf/cm2}*9 |
| Εγκατάσταση |
-2 · · · · · · · · -3 · · · · · · · · -6 · · · · · · · -7 · · · · · · · -8 · · · · · · · -9 · · · · · · · |
Τύπος σωλήνων κάθετης ώθησης, δεξιά πλευρά υψηλής πίεσης, σύνδεσμος διαδικασίας προς τα πάνω*7 Τύπος σωλήνων κάθετης ώθησης, δεξιά πλευρά υψηλής πίεσης, πτωτική πλευρά συνδέσμου διαδικασίας*7 Τύπος σωλήνων κάθετης ώθησης, αριστερή πλευρά υψηλής πίεσης, σύνδεσμος διαδικασίας προς τα πάνω*7 Τύπος σωλήνων κάθετης ώθησης, αριστερή πλευρά υψηλής πίεσης, πενταγωνική πλευρά συνδετήρα διαδικασίας*7 Τύπος οριζόντιου σωλήνα παροχής παλμών, δεξιά πλευρά υψηλής πίεσης*8 Τύπος οριζόντιου σωλήνα παλμού, αριστερή πλευρά υψηλής πίεσης*8 |
|
Ηλεκτρική σύνδεση |
0 · · · · · 2 · · · 3 · · · · · 4 · · · · 5 · · · · 7 · · · · 8 · · · · · 9 · · · · · Α · · · · · · Γ · · · · · · · · · · Δ · · · · · · · · · |
G1/2 θηλυκό, μία ηλεκτρική σύνδεση 1/2 NPT θηλυκό, δύο ηλεκτρικές συνδέσεις χωρίς τυφλή πρίζα Pg 13.5 θηλυκό, δύο ηλεκτρικές συνδέσεις χωρίς τυφλή πρίζα M20 θηλυκό, δύο ηλεκτρικές συνδέσεις χωρίς τυφλή πρίζα G1/2 θηλυκό, δύο ηλεκτρικές συνδέσεις και τυφλή πρίζα 1/2 NPT θηλυκό, δύο ηλεκτρικές συνδέσεις και τυφλή πρίζα Φω. 13,5 θηλυκό, δύο ηλεκτρικές συνδέσεις και τυφλή πρίζα Μ20 θηλυκό, δύο ηλεκτρικές συνδέσεις και τυφλή πρίζα G1/2 θηλυκό, δύο ηλεκτρικές συνδέσεις και τυφλή πρίζα SUS316 1/2 NPT θηλυκό, δύο ηλεκτρικές συνδέσεις και μια τυφλή πρίζα SUS316 Μ20 θηλυκό, δύο ηλεκτρικές συνδέσεις και τυφλή πρίζα SUS316 |
|
Συμπληρωματικό δείκτης |
Δ · · · · · · · · · Ε · · · · · · · · Επενδύσεις |
Ψηφιακό δείκτη Ψηφιακός δείκτης με διακόπτη ρύθμισης εύρους*10 (Καμία) |
|
Εγκατάσταση Κράτη |
Α · · · · · · Β · · · · · Γ · · · · · · Γ · · · · · · · · · · Δ · · · · · · · · · Κ · · · · · · · · · Επενδύσεις |
SECC Εγκατάσταση σωλήνων 2 ιντσών από χάλυβα άνθρακα (πίνακας) Σωλήνες SUS304 2 ιντσών (επίπεδο) SUS316 2 ιντσών τοποθέτηση σωλήνα (πεθαμένο είδος) SECC Σιδηροδρομική διάταξη σωλήνα 2 ιντσών από χάλυβα άνθρακα (τύπος L) Σωλήνες SUS304 2 ιντσών (τύπος L) SUS316 2 ιντσών τοποθέτηση σωλήνων (τύπος L) (Καμία) |
| Προαιρετικοί κωδικοί | /◊ Προαιρετική προδιαγραφή |
Η σειρά μεταβιβαστών EJA-E είναι η πιο πρόσφατη εξέλιξη της οικογένειας μεταβιβαστών πίεσης DPharp της Yokogawa.Συνδυάζει την ανθεκτικότητα και την επιτυχία της σειράς EJA-A με την απόδοση της σειράς EJX-A για να προσφέρει το είδος του προϊόντος που περιμένετε από την Yokogawa..
Ο EJA110E είναι ο τυπικός μεταδότης διαφορικής πίεσης αυτής της σειράς.
Τα χαρακτηριστικά του EJA110E περιλαμβάνουν:
| Τύποι μετρήσεων | |
| Πρώτη μεταβλητή | Διαφορετική πίεση (DP) |
| Δευτερεύουσα μεταβλητή | Στατική πίεση (SP) |
| Ακριβότητα αναφοράς | |
| Πρώτη μεταβλητή | ± 0,055% του Span |
| Δευτερεύουσα μεταβλητή | ±0,5% διαθέσιμου Span |
| Χρόνος απόκρισης | |
| Πρώτη μεταβλητή | 90 msec |
| Δευτερεύουσα μεταβλητή | 360 msec |
| Μακροπρόθεσμη σταθερότητα | |
| Πρώτη μεταβλητή | ±0,1% της διεύθυνσης URL ανά 10 έτη |
| Επίδραση υπερπίεσης | |
| Πρώτη μεταβλητή | ±0,03% της διεύθυνσης URL |
| Αρκετότητα | |
| Πρώτη μεταβλητή | 100:1 |
Το πλεονέκτημα των προϊόντων μας:
