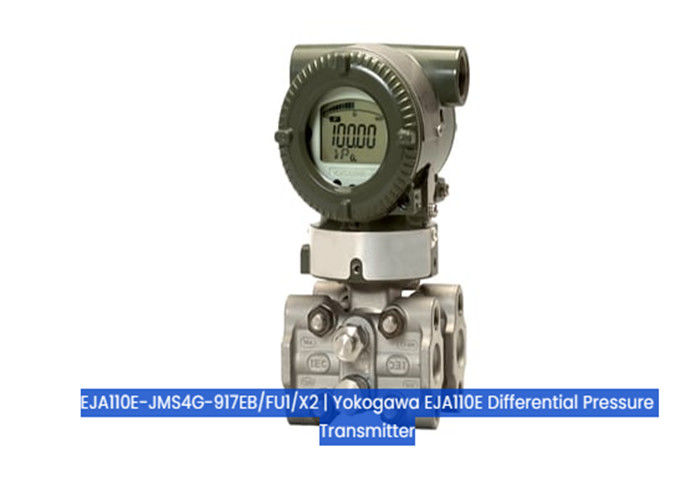

EJA110E-JMS4G-917EB/FU1/X2
Αριθμός μέρους:Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται για την εκτέλεση των καθηκόντων που προβλέπονται στην παράγραφο 1.
Τύπος και κωδικοί επακόλουθου
- Σχήμα:ΕΥΑ110Ε-Μεταδότης διαφορικής πίεσης
- Σήμα εξόδου:-Τζ.-4 έως 20 mA DC με ψηφιακή επικοινωνία (πρωτόκολλο HART 5/HART 7);
- Διάστημα μέτρησης (κάψουλα):Μ-1 έως 100 kPa (4 έως 400 inH2O)
- Υλικό υγρών εξαρτημάτων:S
Φλάντζης κάλυψης και σύνδεσμος διαδικασίας: ΑΣΤΜ CF-8M;
Καψούλα: Hastelloy C-2764(Διαφράγμα)F316L SST, 316L SST (άλλα)
Συμπλήρωμα κάψουλας: Τεφλονικά επικαλυμμένα 316L SST
Σφραγίδα εξαερισμού/αποχέτευσης: 316 SST
- Συνδέσεις διαδικασίας:4-με 1/2 NPT θηλυκό σύνδεσμο διαδικασίας
- Υλικό από βίδες και νάτσες:G-316L SST
- Εγκατάσταση:-9-Οριζόντια σωλήνα και αριστερή πλευρά υψηλής πίεσης
- Κεφάλαιο του ενισχυτή:1-Άλλες χυθείσες ενώσεις αλουμινίου
- Ηλεκτρική σύνδεση:7-1/2 NPT θηλυκό, δύο ηλεκτρικές συνδέσεις και τυφλή πρίζα5
- Ολοκληρωμένος δείκτης:Ε-Ψηφιακός δείκτης με τον διακόπτη ρύθμισης εμβέλειας (κλειδί πίεσης)6
- Κράτησης:Β-304 SST 2 ιντσών σωλήνας, επίπεδος τύπου (για οριζόντιους σωλήνες)
- Προαιρετικοί κωδικοί:/FU1 -Εταιρική Αμοιβαία (FM) - Συνδυασμένα FF1 και FS17, 8
- Προαιρετικοί κωδικοί:/X2 -Χρωματισμός - Αλλαγή επικάλυψης - Αντικροσιτική επικάλυψη9, 10
Σημείωση:
Τα σημάδια "*" υποδεικνύουν την πιο τυπική επιλογή για κάθε προδιαγραφή.
- Η HART 5 ή η HART 7 είναι επιλέξιμη.
- Οι χρήστες πρέπει να λαμβάνουν υπόψη τα χαρακτηριστικά του υλικού των επιλεγμένων υγροποιημένων εξαρτημάτων και την επίδραση των υγρών της διαδικασίας.ακατάλληλα υλικά μπορεί να οδηγήσει σε διαρροή διαβρωτικώνυγρά επεξεργασίας και προκαλούν τραυματισμό προσωπικού ή/και ζημιάΤο διαφράγμα μπορεί επίσης να υποστεί ζημιά και το υλικό από το σπασμένο διάφραγμα μπορεί να καταστραφεί.διάφραγμακαι το υγρό πλήρωσης μπορεί να μολύνει τα υγρά επεξεργασίας του χρήστη.Να είστε ιδιαίτερα προσεκτικοί με πολύ διαβρωτικά υγρά διεργασίας, όπως υδροχλωρικό οξύ, θειικό οξύ, υδρογόνοθειικό, νάτριουποχλωριούχο και ατμό υψηλής θερμοκρασίας (150 °C [302 °F] ήΕπικοινωνήστε με την Yokogawa για λεπτομερείς πληροφορίες σχετικά με τηνυλικό υγροποιημένων τμημάτων.
- Η εκδοχή του 316 SST, ισοδύναμη με το SCS14A.
- Χάλυβας Hastelloy C-276 ή ASTM N10276.
- Το υλικό ενός τυφλού πρίζα είναι κράμα αλουμινίου ή 304 SST.
- Δεν ισχύει για τον κωδικό σήματος εξόδου F.
- Εφαρμόζεται στον κωδικό ηλεκτρικής σύνδεσης 2, 4, 7, 9, C και D.
- Δεν ισχύει για τον κωδικό σήματος εξόδου Q.
- Δεν ισχύει για τους κωδικούς 2 και 3 του περιβλήματος του ενισχυτή.
- Δεν ισχύει με επιλογή αλλαγής χρώματος.
- Εκτιμώμενος χρόνος προόδου: 10 - 12 εβδομάδες
- Βάρος αποστολής: 7 kg
Τα χαρακτηριστικά του EJA110E περιλαμβάνουν:
- 00,055% ακρίβεια (0,04% ακρίβεια προαιρετική)
- 00,1% Σταθερότητα ανά 10 έτη
- Χρόνος απόκρισης 90 ms
- Η Exida και η TUV έχουν πιστοποιηθεί SIL 2 / SIL3
- MWP 2,300 psi (επιλογή MWP 3,600 psi)
- Τοπική ρύθμιση παραμέτρων (LPS)
Η σειρά μεταβιβαστών EJA-E είναι η πιο πρόσφατη εξέλιξη της οικογένειας μεταβιβαστών πίεσης DPharp της Yokogawa.Συνδυάζει την ανθεκτικότητα και την επιτυχία της σειράς EJA-A με την απόδοση της σειράς EJX-A για να προσφέρει το είδος του προϊόντος που περιμένετε από την Yokogawa..
Ο EJA110E είναι ο τυπικός μεταδότης διαφορικής πίεσης αυτής της σειράς.
Επισκόπηση των προδιαγραφών EJA110E
| Τύποι μετρήσεων |
| Πρώτη μεταβλητή |
Διαφορετική πίεση (DP) |
| Δευτερεύουσα μεταβλητή |
Στατική πίεση (SP) |
| Ακριβότητα αναφοράς |
| Πρώτη μεταβλητή |
± 0,055% του Span |
| Δευτερεύουσα μεταβλητή |
±0,5% διαθέσιμου Span |
| Χρόνος απόκρισης |
| Πρώτη μεταβλητή |
90 msec |
| Δευτερεύουσα μεταβλητή |
360 msec |
| Μακροπρόθεσμη σταθερότητα |
| Πρώτη μεταβλητή |
±0,1% της διεύθυνσης URL ανά 10 έτη |
| Επίδραση υπερπίεσης |
| Πρώτη μεταβλητή |
±0,03% της διεύθυνσης URL |
| Αρκετότητα |
| Πρώτη μεταβλητή |
100:1 |
