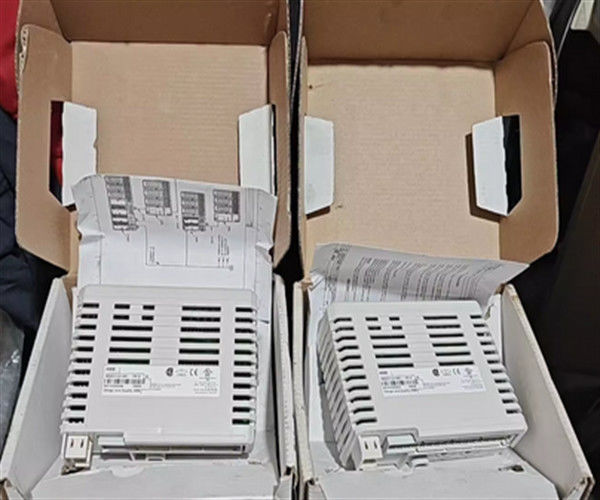

ΑΜΒ DI830 3BSE013210R1 S800 Ψηφιακή μονάδα εισόδου / εξόδου 24V SOE 16 ch
Λεπτομέρειες για το προϊόν
Το DI830 είναι ένα 16 κανάλι 24 V συνεχής ψηφιακή μονάδα εισόδου για το S800 I / O. Το εύρος τάσης εισόδου είναι 18 έως 30 V συνεχής και το ρεύμα εισόδου είναι 6 mA σε 24 V συνεχής.Κάθε κανάλι εισόδου αποτελείται από στοιχεία περιορισμού ρεύματοςΗ ενότητα πραγματοποιεί κυκλικά αυτοδιάγνωση. Η διάγνωση της ενότητας περιλαμβάνει:
- Εποπτεία της τροφοδοσίας ενέργειας της διαδικασίας (αποτελεί προειδοποίηση για τη μονάδα, εάν ανιχνευθεί).
- Η ουρά είναι γεμάτη.
- Λείπει ο συγχρονισμός χρόνου.
Τα σήματα εισόδου μπορούν να φιλτραριστούν ψηφιακά.Αυτό σημαίνει ότι οι παλμοί μικρότεροι από τον χρόνο φίλτρου φιλτράρονται και οι παλμοί μεγαλύτεροι από τον καθορισμένο χρόνο φίλτρου περνάνε από το φίλτρο.
Γενικές πληροφορίες
| Αριθμός άρθρου |
3BSE013210R1 |
| Τύπος |
Ψηφιακή είσοδος |
| Προδιαγραφές σήματος |
24 V συνεχής ρεύμα |
| Αριθμός καναλιών |
16 |
| Τύπος σήματος |
Πλημμύρισμα ρεύματος |
| HART |
- Όχι, όχι. |
| Εθνική Εταιρεία |
- Ναι, ναι. |
| Απολύσεις |
- Όχι, όχι. |
| Υψηλή ακεραιότητα |
- Όχι, όχι. |
| Εσωτερική ασφάλεια |
- Όχι, όχι. |
| Μηχανική |
S800 |
Λεπτομερή στοιχεία
| Πεδίο τάσης εισόδου, "0" |
-30...+5 V |
| Πεδίο τάσης εισόδου, "1" |
13..30 V |
| Αντίσταση εισόδου |
3.2 kΩ |
| Απομόνωση |
Ομαδικά απομονωμένα από το έδαφος |
| Χρόνοι φίλτρου (ψηφιακοί, επιλέξιμοι) |
0...100 ms |
| Περιορισμός ρεύματος |
Η ισχύς του αισθητήρα μπορεί να περιορίζεται από το MTU |
| Μέγιστο μήκος καλωδίου πεδίου |
600 μέτρα |
| Ακρίβεια καταγραφής γεγονότων |
-0,3 ms...+0,7 ms |
| Ανάλυση καταγραφής γεγονότων |
0.4 ms |
| Ονομαστική τάση μόνωσης |
50 V |
| Ηλεκτρική τάση δοκιμής |
500 V α.κ. |
| Απορρόφηση ισχύος |
Τύπος 2.3 W |
| Η κατανάλωση ρεύματος +5 V Modulebus |
Τύπος 100 mA, μέγιστο 120 mA |
| Η κατανάλωση ρεύματος +24 V Modulebus |
0 |
| Η κατανάλωση ρεύματος +24 V εξωτερική |
0 |
Διαγνωστική

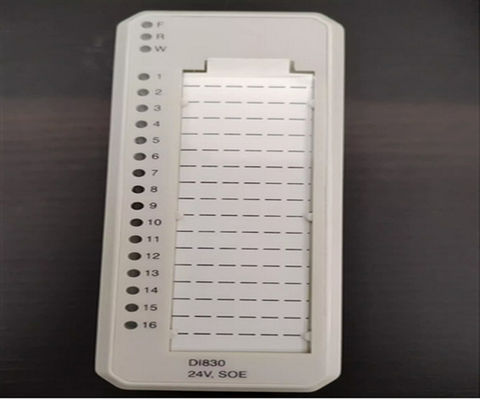

| Προσωρινά LED |
F (ault), R (un), W (learning), κανάλι 1-16 ("0" ή "1") |
| Εποπτεία |
Η τάση της διαδικασίας, 1 ανά ομάδα· η ουρά γεγονότων είναι πλήρης· λείπει ο συγχρονισμός χρόνου |
| Αναφορά της κατάστασης της εποπτείας |
Λάθος ενότητας, προειδοποίηση ενότητας, σφάλμα καναλιού |
Περιβάλλον και πιστοποίηση
| Σημείωση CE |
- Ναι, ναι. |
| Ηλεκτρική ασφάλεια |
Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων. |
| Επικίνδυνη τοποθεσία |
C1 Div 2 cULus, ζώνη C1 2 cULus, ζώνη ATEX 2 |
| Πιστοποίηση ναυτιλίας |
ABS, BV, DNV, LR |
| Θερμοκρασία, λειτουργία |
0 έως +55 °C (+32 έως +131 °F), εκδίδονται εγκρίσεις για θερμοκρασίες από +5 έως +55 °C |
| Θερμοκρασία, Αποθήκευση |
-40 έως + 70 °C (-40 έως + 158 °F) |
| Στον βαθμό ρύπανσης |
Αξία 2, IEC 60664-1 |
| Προστασία από τη διάβρωση |
ISA-S71.04: G3 |
| Σχετική υγρασία |
5 έως 95%, μη συμπυκνωτικό |
| Μέγιστη θερμοκρασία περιβάλλοντος |
55 °C (131 °F), για κατακόρυφη τοποθέτηση σε συμπαγή MTU 40 °C (104 °F) |
| Τάξη προστασίας |
IP20 σύμφωνα με την IEC 60529 |
| Μηχανικές συνθήκες λειτουργίας |
IEC/EN 61131-2 |
| ΕΜΚ |
Εφαρμογή της EN 61000-6-4 και της EN 61000-6-2 |
| Κατηγορίες υπερτάσεων |
Δελτίο ΕΚΑΧ αριθ. |
| Τάξη εξοπλισμού |
Τάξη Ι σύμφωνα με την IEC 61140, (προστατευόμενη από γή) |
| Συμμόρφωση με το RoHS |
Οδηγία 2011/65/ΕΕ (EN 50581:2012) |
| Συμμόρφωση με τα ΑΗΗΕ |
Οδηγία 2012/19/ΕΕ |
Μέγεθος
| Διάμετρο |
45 mm (1,77 ̊) |
| Βαθμός |
102 mm (4.01 ), 111 mm (4.37 ), συμπεριλαμβανομένου του συνδέσμου |
| Υψόμετρο |
119 mm (4.7 ̊) |
| Βάρος |
00,22 kg (0,48 lbs) |
Χαρακτηριστικά και οφέλη
- 16 κανάλια για εισόδους συνεχούς ρεύματος 24 V με ρεύμα που βυθίζεται
- 2 απομονωμένες ομάδες 8 καναλιών με εποπτεία τάσης
- Δείκτες κατάστασης εισόδου
- Λειτουργία ακολουθίας γεγονότων (SOE)
- Φίλτρο κλείστρου
