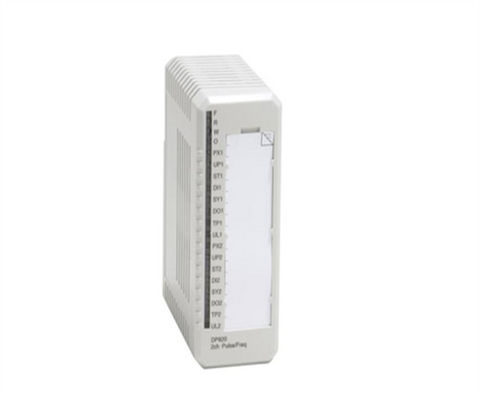

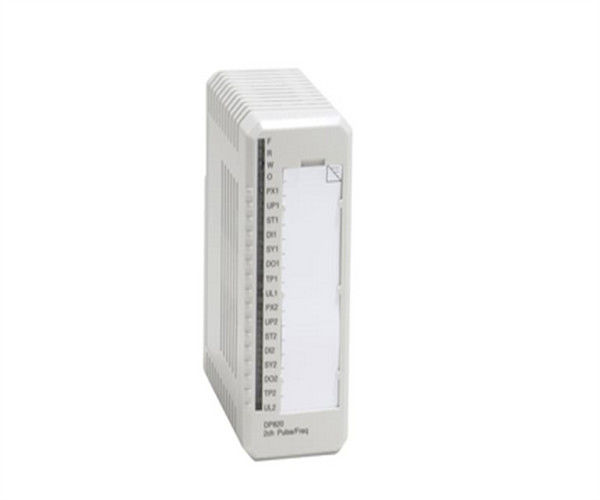

DP820 3BSE013228R1 ABB Μονάδα μετρήσεως παλμών Μονάδα ψηφιακού ενισχυτή
Περιγραφή
Το DP820 είναι μια διενήμερη μονάδα μέτρησης παλμών για σταδιακούς πομπούς μέχρι 1,5 MHz. Κάθε κανάλι περιέχει μετρητές και μητρώα για τη μέτρηση θέσης/μήκους και ταχύτητας/συχνότητας.Κάθε κανάλι παρέχει τρεις ισορροπημένες εισόδους για τη σύνδεση ενός πολίστη πομπόΟι πολτομεταδότες με διεπαφές RS422, +5 V, +12 V, +24 V και 13 mA μπορούν να συνδεθούν στο DP820.
Χρησιμοποιήστε το DP820 με μονάδες τερματισμού μονάδων TU810V1, TU812V1, TU814V1, TU830V1, TU833.
Γενικές πληροφορίες
| Αριθμός άρθρου |
3BSE013228R1 |
| Τύπος |
Μετρητής παλμού |
| Προδιαγραφές σήματος |
24 V συνεχής τάση (12 - 32 V συνεχής τάση) |
| Αριθμός καναλιών |
2 |
| HART |
- Όχι, όχι. |
| Εθνική Εταιρεία |
- Όχι, όχι. |
| Απολύσεις |
- Όχι, όχι. |
| Υψηλή ακεραιότητα |
- Όχι, όχι. |
| Εσωτερική ασφάλεια |
- Όχι, όχι. |
| Μηχανική |
S800 |
Λεπτομερή στοιχεία
| Αντίσταση εισόδου |
2.5 kΩ (DI-input) |
| Απομόνωση |
Ατομικά απομονωμένα, από κανάλι σε κανάλι και σε κοινό κύκλωμα |
| Λάθος |
Μέγιστο σφάλμα μέτρησης συχνότητας Σχετικό σφάλμα Απόλυτο σφάλμα (συμπεριλαμβανομένης της μετατόπισης θερμοκρασίας): [320/(MEASTIMEx σε ms) ] ppm [(320/(MEASTIMEx σε ms) +100] ppm |
| Περιορισμός ρεύματος |
Η ισχύς του αισθητήρα μπορεί να περιορίζεται από το MTU |
| Μέγιστο μήκος καλωδίου πεδίου |
200 μέτρα |
| Ονομαστική τάση μόνωσης |
50 V |
| Ηλεκτρική τάση δοκιμής |
500 V α.κ. |
| Απορρόφηση ισχύος |
2.5 W |
| Η κατανάλωση ρεύματος +5 V Modulebus |
120 mA |
| Η κατανάλωση ρεύματος +24 V Modulebus |
0 |
| Η κατανάλωση ρεύματος +24 V εξωτερική |
0 |
Διαγνωστική
| Προσωρινά LED |
P ((ulse) X, UP (κατεύθυνση), ST ((robe), DI, SY ((nch), DO, TP (δύναμη μετάδοσης OK), όλα ανά κανάλι |
| Εποπτεία |
Η τάση της διαδικασίας ανά κανάλι |
| Αναφορά της κατάστασης της εποπτείας |
Λάθος ενότητας, προειδοποίηση ενότητας, σφάλμα καναλιού |
Περιβάλλον και πιστοποίηση
| Σημείωση CE |
- Ναι, ναι. |
| Ηλεκτρική ασφάλεια |
Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων. |
| Επικίνδυνη τοποθεσία |
C1 Div 2 cULus, ζώνη C1 2 cULus, ζώνη ATEX 2 |
| Πιστοποίηση ναυτιλίας |
ABS, BV, DNV, LR |
| Θερμοκρασία, λειτουργία |
0 έως +55 °C (+32 έως +131 °F), εκδίδονται εγκρίσεις για θερμοκρασίες από +5 έως +55 °C |
| Θερμοκρασία, Αποθήκευση |
-40 έως + 70 °C (-40 έως + 158 °F) |
| Στον βαθμό ρύπανσης |
Αξία 2, IEC 60664-1 |
| Προστασία από τη διάβρωση |
ISA-S71.04: G3 |
| Σχετική υγρασία |
5 έως 95%, μη συμπυκνωτικό |
| Μέγιστη θερμοκρασία περιβάλλοντος |
55 °C (131 °F), για κατακόρυφη τοποθέτηση σε συμπαγή MTU 40 °C (104 °F) |
| Τάξη προστασίας |
IP20 σύμφωνα με την IEC 60529 |
| Μηχανικές συνθήκες λειτουργίας |
IEC/EN 61131-2 |
| ΕΜΚ |
Εφαρμογή της EN 61000-6-4 και της EN 61000-6-2 |
| Κατηγορίες υπερτάσεων |
Δελτίο ΕΚΑΧ αριθ. |
| Τάξη εξοπλισμού |
Τάξη Ι σύμφωνα με την IEC 61140, (προστατευόμενη από γή) |
| Συμμόρφωση με το RoHS |
Οδηγία 2011/65/ΕΕ (EN 50581:2012) |
| Συμμόρφωση με τα ΑΗΗΕ |
Οδηγία 2012/19/ΕΕ |
Μέγεθος
| Διάμετρο |
45 mm (1,77 ̊) |
| Βαθμός |
102 mm (4.01 ), 111 mm (4.37 ), συμπεριλαμβανομένου του συνδέσμου |
| Υψόμετρο |
119 mm (4.7 ̊) |
| Βάρος |
00,15 kg (0,33 lbs) |
Χαρακτηριστικά και οφέλη
- Δύο κανάλια
- Διασύνδεση για τα επίπεδα σήματος του μετατροπέα RS422, 5 V, 12 V, 24 V και 13 mA
- Ταυτόχρονη μέτρηση αριθμού παλμών και συχνότητας
- Αριθμός παλμών (μήκος/θέση) κατά συσσώρευση σε αμφίδρομο μετρητή 29 bit
- Μέτρηση συχνότητας (ταχύτητας) 0,25 Hz - 1,5 MHz
Γενικά ερωτήματα:
Ε: Ποια είναι η εμπορική ονομασία του προϊόντος;
Α: Το εμπορικό σήμα του προϊόντος είναι ABB.
Ε: Ποιος είναι ο αριθμός μοντέλου του προϊόντος;
Α: Ο αριθμός μοντέλου του προϊόντος είναιDP820 3BSE013228R1.
Ε: Πού παράγεται το προϊόν;
Α: Το προϊόν κατασκευάζεται στην Ινδία.
Ε: Ποιοι είναι οι διαθέσιμοι όροι πληρωμής;
Α: Οι διαθέσιμοι όροι πληρωμής είναι T/T, Western Union και PAYONEER.
Ε: Ποιος είναι ο χρόνος παράδοσης του προϊόντος;
Α: Ο χρόνος παράδοσης του προϊόντος είναι 3-5 ημέρες.
