| Τόπος καταγωγής: | FI |
| Μάρκα: | ABB |
| Πιστοποίηση: | Does not supply |
| Αριθμό μοντέλου: | TU810V1 3BSE013230R1 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negitiation |

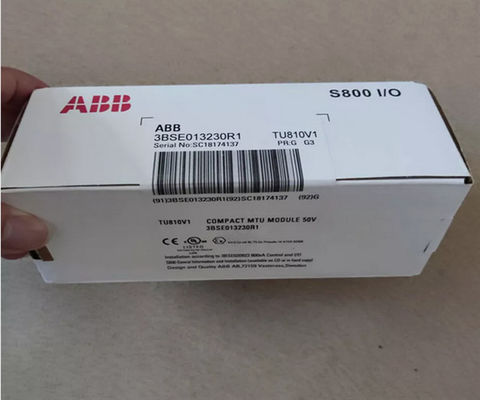

| Συσκευασία λεπτομέρειες: | σε κουτί |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, PAYONEER |
| Δυνατότητα προσφοράς: | 10 |
| Ετικέτα: | ABB | Τύπος καναλιού: | Di |
|---|---|---|---|
| Βάρος: | 00,3 κιλά | Απομόνωση: | Μεμονωμένα γαλβανικά απομονωμένα κανάλια |
| Τύπος προϊόντος: | Δοκιμαστική μονάδα | Πληροφοριακό σήμα: | TU810V1 3BSE013230R1 |
| Θέση RoHS: | Μετά την οδηγία 2011/65/ΕΕ της ΕΕ | Αριθμός τμήματος: | TU810V1 3BSE013230R1 |

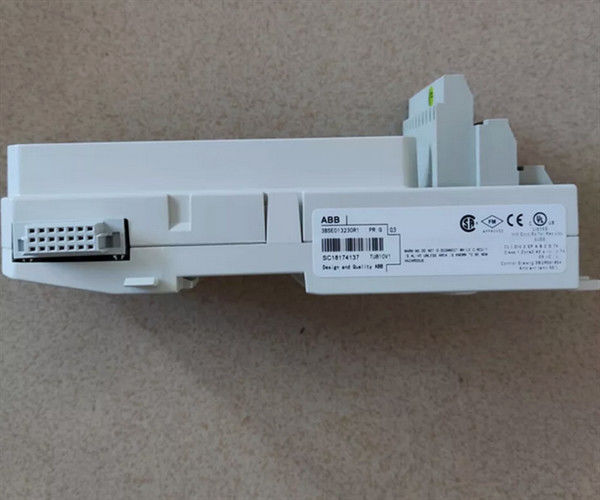

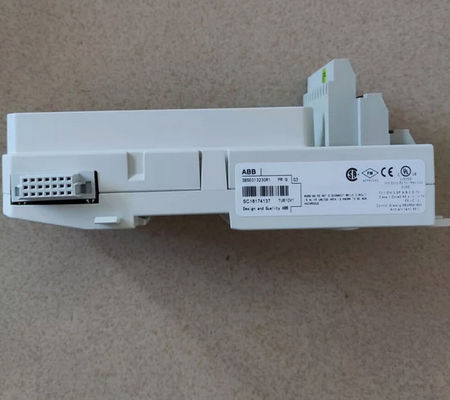

Το TU810/TU810V1 είναι μια μονάδα τερματισμού συμπαγής μονάδας 50 V 16 καναλιών (MTU) για το S800 I/O. Το MTU είναι μια παθητική μονάδα που χρησιμοποιείται για τη σύνδεση της καλωδίωσης πεδίου με τις μονάδες I/O.Περιέχει επίσης ένα μέρος του ModuleBus.
Το MTU διανέμει το ModuleBus στο I/O module και στο επόμενο MTU. Δημιουργεί επίσης τη σωστή διεύθυνση στο I/O module μετατοπίζοντας τα εξερχόμενα σήματα θέσης στο επόμενο MTU.

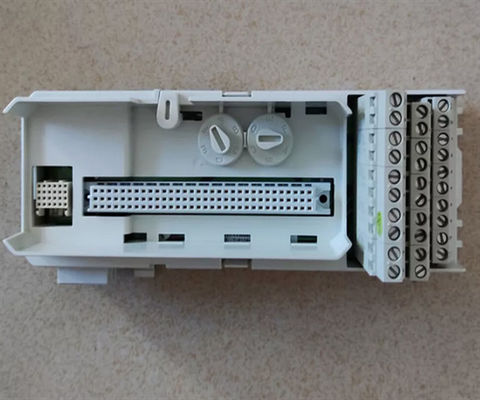

Δύο μηχανικά πλήκτρα χρησιμοποιούνται για τη διαμόρφωση της MTU για διαφορετικούς τύπους μονάδων Ε/Υ. Πρόκειται μόνο για μηχανική διαμόρφωση και δεν επηρεάζει τη λειτουργικότητα της MTU ή της μονάδας Ε/Υ.Κάθε κλειδί έχει έξι θέσεις., που δίνει συνολικό αριθμό 36 διαφορετικών διαμορφώσεων.
Γενικές πληροφορίες
| Αριθμός άρθρου | 3BSE013230R1 |
| Τύπος | Συμπίεση |
| Σύνδεση | Τερματικό μπλοκ |
| Διάδρομοι | 16 |
| Τετάρτη | 50 V |
| Εγκατάσταση | Και στις δύο κατευθύνσεις |
| Λεπτομέρειες τοποθέτησης | Οριζόντια 55 oC (131 °F) Βιόμετρο 40 oC (104 °F) |
| Χρήση με I/O | ΑΕ810, ΑΕ815, ΑΕ820, ΑΕ830, ΑΕ830Α, ΑΕ835, ΑΕ835Α, ΑΕ845, ΑΕ810, ΑΕ810Β2, ΑΕ815, ΑΕ820, ΑΕ845, ΑΕ845Α, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO815, DO840, DO880, DP820,DP840 |
| Συνδέσεις διαδικασιών | 2 x 2 ισχύς διαδικασίας, 5 x 2 ισχύς διαδικασίας (0 V) |
| Μοναδική/επαναληπτική Ε/Υ | Μονό |
Λεπτομερή στοιχεία
| Μέγιστο ρεύμα ανά κανάλι I/O | 2Α |
| Μέγιστο ρεύμα σύνδεσης διαδικασίας | 5Α |
| Αποδεκτά μεγέθη καλωδίων | Στερεό: 0,2 - 4 mm2 Δορυφόρο: 0,2 - 2,5 mm2, 24 - 12 AWG |
| Ηλεκτρική τάση δοκιμής | 500 V α.κ. |
Περιβάλλον και πιστοποίηση
| Σημείωση CE | - Ναι, ναι. |
| Ηλεκτρική ασφάλεια | Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων. |
| Επικίνδυνη τοποθεσία | C1 Div 2 cULus, ζώνη C1 2 cULus, ζώνη ATEX 2 |
| Πιστοποίηση ναυτιλίας | Αξιολόγηση των επιβατών |
| Θερμοκρασία, λειτουργία | 0 έως +55 °C (+32 έως +131 °F), εκδίδονται εγκρίσεις για θερμοκρασίες από +5 έως +55 °C |
| Θερμοκρασία, Αποθήκευση | -40 έως + 70 °C (-40 έως + 158 °F) |
| Στον βαθμό ρύπανσης | Αξία 2, IEC 60664-1 |
| Προστασία από τη διάβρωση | ISA-S71.04: G3 |
| Σχετική υγρασία | 5 έως 95%, μη συμπυκνωτικό |
| Μέγιστη θερμοκρασία περιβάλλοντος | 55 °C (131 °F), για κάθετη τοποθέτηση 40 °C (104 °F) |
| Τάξη προστασίας | IP20 σύμφωνα με την IEC 60529 |
| Μηχανικές συνθήκες λειτουργίας | IEC/EN 61131-2 |
| ΕΜΚ | EN 61000-6-4, EN 61000-6-2 |
| Κατηγορίες υπερτάσεων | Δελτίο ΕΚΑΧ αριθ. |
| Τάξη εξοπλισμού | Τάξη Ι σύμφωνα με την IEC 61140, (προστατευόμενη από γή) |
| Συμμόρφωση με το RoHS | EN 50581:2012 |
| Συμμόρφωση με τα ΑΗΗΕ | Οδηγία 2012/19/ΕΕ |
Μέγεθος
| Διάμετρο | 64 mm (2,52 ίντσες) συμπεριλαμβανομένου του συνδέσμου, 58.5 mm (2.3 ίντσες) από άκρη σε άκρη εγκατεστημένα |
| Βαθμός | Συμπεριλαμβανομένων των τερματικών |
| Υψόμετρο | 170 mm (6,7 ίντσες) συμπεριλαμβανομένης της κλειδαριάς |
| Βάρος | 00,17 kg (0,37 lbs) |
Ε: Ποια είναι η εμπορική ονομασία του προϊόντος;
Α: Το εμπορικό σήμα του προϊόντος είναι ABB.
Ε: Ποιος είναι ο αριθμός μοντέλου του προϊόντος;
Α: Ο αριθμός μοντέλου του προϊόντος είναιΕιδικότερα, οι ενδείξεις που χρησιμοποιούνται για τον προσδιορισμό των τιμών είναι οι ακόλουθες:.
Ε: Πού παράγεται το προϊόν;
Α: Το προϊόν κατασκευάζεται στην Ινδία.
Ε: Ποιοι είναι οι διαθέσιμοι όροι πληρωμής;
Α: Οι διαθέσιμοι όροι πληρωμής είναι T/T, Western Union και PAYONEER.
Ε: Ποιος είναι ο χρόνος παράδοσης του προϊόντος;
Α: Ο χρόνος παράδοσης του προϊόντος είναι 3-5 ημέρες.
